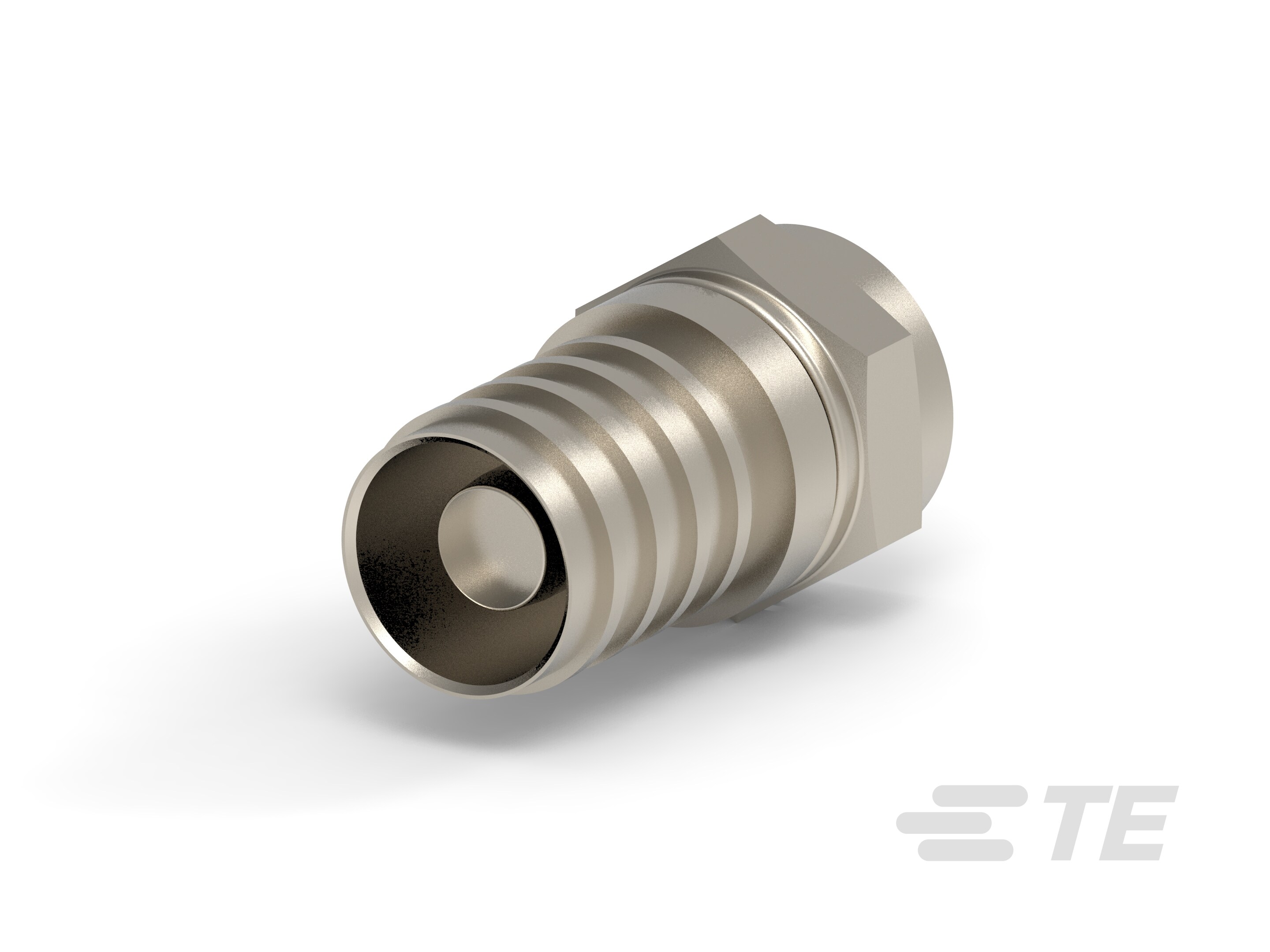

F Type Connectors: Plug, 75 Ohm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 射频接口  F Type

• 射频连接器种类  插头

• 与射频电缆类型兼容  Belden 9104, RG 179, RG 59, RG 6

• 连接器系统  缆到板, 缆到缆

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  1

• 同轴端子数  1

• 阻抗 (Ω) 75

• 电缆连接器方向  直式, 直角

• 主体材料  黄铜

• 主体电镀材料  锡, 镍

• 压接类型  六角

• 射频连接器中心端子电镀材料  锡, 镍

• 射频连接器中心端子材料  磷青铜, 黄铜

• 射频连接器中心端子底板材料  镍

• 线缆端接方法  压接, 螺口式

• 射频连接器耦合机制  螺丝, 螺纹

• 连接器安装类型  电缆安装（自由悬挂）, 面板安装

• 射频端子吸附方法  机械

• 制动器  不带

• 射频连接器插接外直径（近似值） (mm) 1.6, 4.8, 6.79, 9.45, 9.65

• 射频连接器插接外直径（近似值） (in) .063, .189, .372, .38, .43

• 工作温度范围 (°C) -65 – 85, -55 – 85

• 工作温度范围 (°F) -85 – 185, -67 – 185

• 工作频率 (GHz) 1

• 封装数量  10

• 封装方法  Box, Carton, Tray

• 电介质材料  PTFE, 聚丙烯
