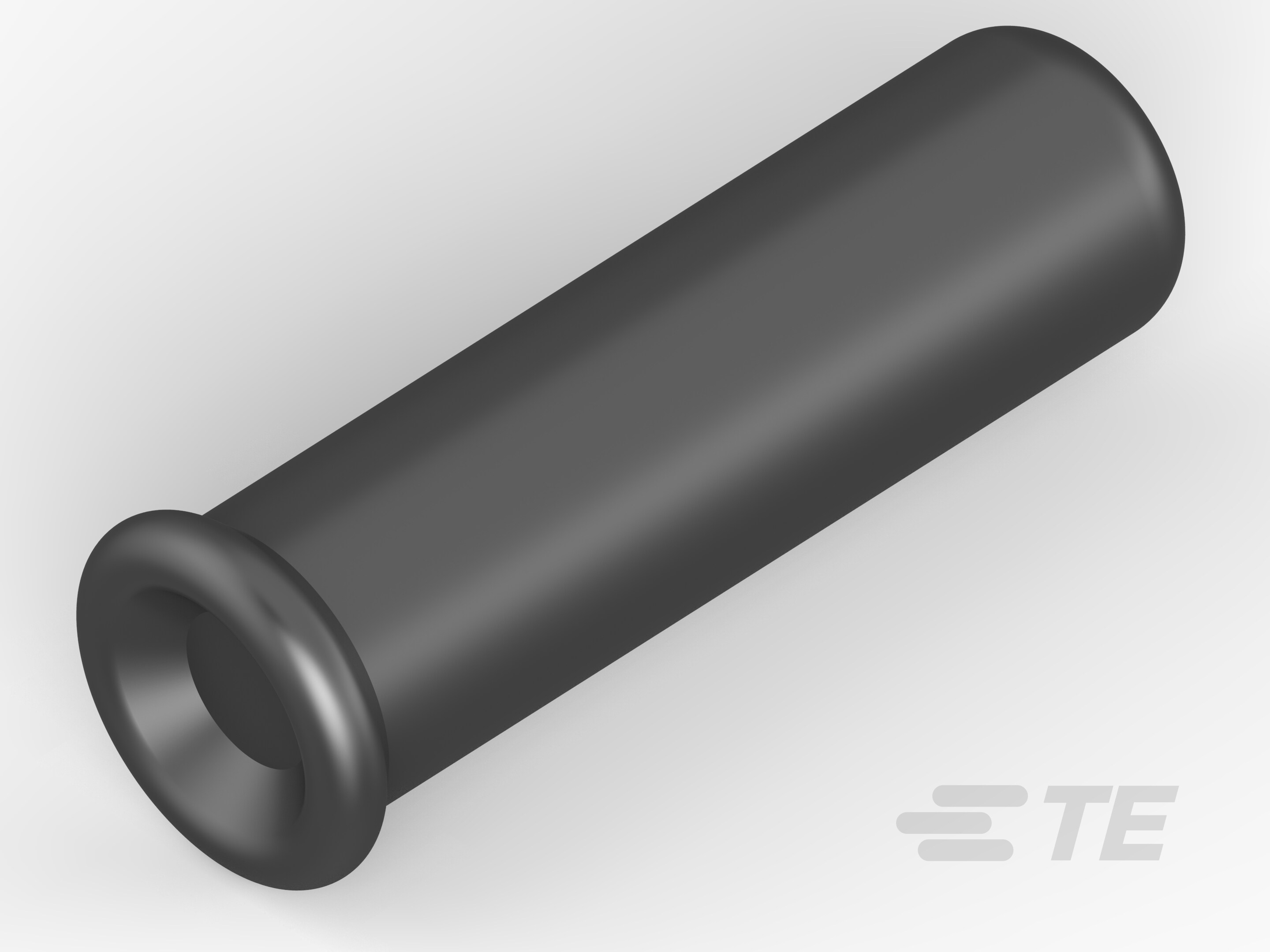

微型弹簧插座：底部开口，铍铜，4A

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和端子端接到  印刷电路板

• 插座套管种类  无底式

• 连接器系统  缆到板

• 可密封  否

• 与线缆类型兼容  分离式导线

• 套管电镀材料  锡, 镍打底镀金

• 套管材料  铜

• 端子基材  铍铜合金, 铍铜合金

• 端子接合区域电镀材料厚度 (µm) 2.54, 30

• 端子接合区域电镀材料厚度 (µin) 30

• 端子额定电流（最大值） (A) 4

• 接触弹簧电镀厚度 (µm) .762, 2.54

• 接触弹簧电镀厚度 (µin) 30

• 接触弹簧电镀材料  金, 锡

• 线缆端接方法  焊接, 焊接

• PCB 端接方法  通孔 - 免焊连接

• 插入法  手动/半自动

• PCB 厚度（建议）  .79 – 3.18 mm [ .031 – .125 in ]

• 插座长度 (mm) 3.51, 4.52, 6.6

• 插座长度 (in) .138, .178, .26

• PCB 孔直径  1.32 mm [ .052 in ]

• 线径 (AWG) 25, 25 – 24, 28 – 22

• 线径 (mm²) .081 – .326, .162, .162 – .205

• 接合插针直径范围 (mm) .36 – .66, .46 – .51, .46 – .53

• 接合插针直径范围 (in) .014 – .026, .018 – .02, .018 – .021

• 工作温度范围  -65 – 125 °C [ -85 – 257 °F ]

• 电路应用  电源和信号

• 焊接工艺特性  无

• 封装方法  Bag, 零散零件

• 封装数量  2000

• 弹簧材料  铍铜合金
