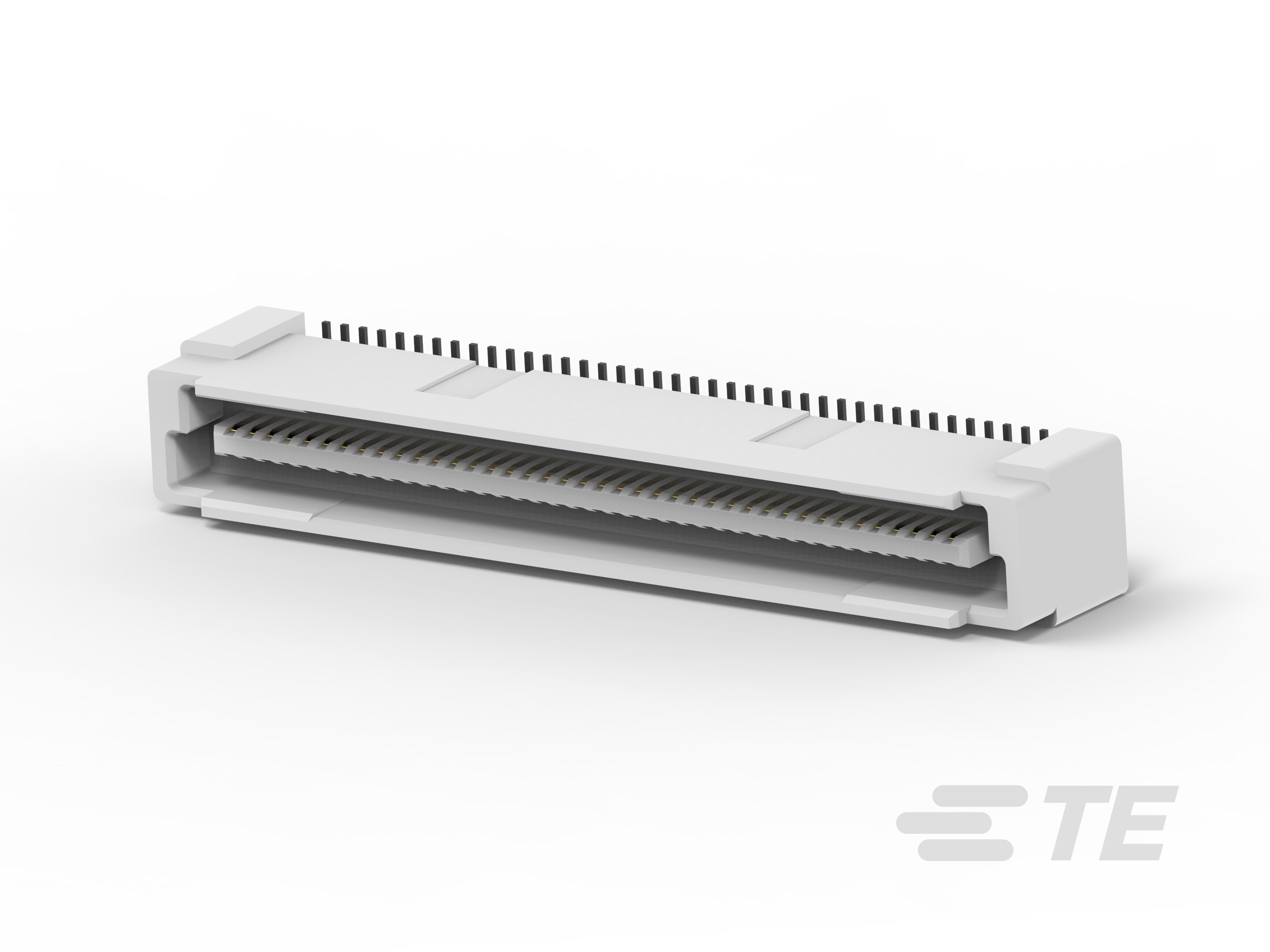

产品类型特性
-
连接器系统
板对板
-
接头类型
全部带罩
-
可密封
否
-
连接器和端子端接到
印刷电路板
-
PCB 连接器组件类型
PCB 安装接头
结构特性
-
可堆叠
是
-
板对板配置
平行
-
位数
80
-
PCB 安装方向
垂直
主体特性
-
主要产品颜色
土黄色, 黑色
-
装配过程特性材料
钢
接触件特性
-
端子基材
黄铜
-
PCB 端子端接区域电镀材料
锡
-
端子接触部电镀材料表面涂层
哑光
-
端子形状和构造
正方形
-
PCB 端子端接区域电镀材料表面涂层
哑光
-
端子接合区域电镀材料厚度 (µm)
.2, .76
-
端子接合区域电镀材料厚度 (µin)
8, 30
-
对接公端厚度
.2 mm [ .008 in ]
-
对接公端宽度 (mm)
.4, .63
-
对接公端宽度 (in)
.015, .016, .024
-
端子布局
直插式
-
PCB 端子端接区域电镀材料厚度
2 µm [ 78.74 µin ]
-
端子接触部电镀材料
金
-
端子类型
公端, 插针
-
端子额定电流(最大值) (A)
.5
端接特性
-
PCB 端接方法
表面贴装
-
矩形端接柱体和尾部宽度
.25 mm [ .01 in ]
-
矩形端接柱体和尾部厚度
.2 mm [ .008 in ]
机械附件
-
PCB 安装固定类型
板锁
-
接合对准类型
极化, 极化
-
连接器安装类型
板安装
-
接合对准
带有
-
PCB 安装对准
带有
-
PCB 安装固定
不带, 带有
-
-
安装校准特征长度
.5 mm [ .02 in ]
壳体特性
-
外壳材料
LCP(液晶聚合物), 哑光, 热塑性
-
接合入口位置
顶部
-
中心线(间距)
.8 mm [ .031 in ]
尺寸
-
PCB 厚度(建议)
1.6 mm [ .62 in ]
-
连接器高度 (mm)
5, 6, 7, 8
-
连接器高度 (in)
.197, .236, .276, .315
-
堆叠高度 (mm)
5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20
-
堆叠高度 (in)
.197, .236, .276, .315, .354, .394, .433, .472, .512, .551, .591, .63, .669, .709, .748, .787
使用环境
-
工作温度范围 (°C)
-55 – 85, -40 – 125
-
工作温度范围 (°F)
-67 – 185, -40 – 257
-
操作/应用
-
装配工艺特点
拾放盖, 拾放盖, 无
-
电路应用
Signal
包装特性
-
封装数量
12, 600, 700, 800
-
封装方法
Box, Tube, 卷带包装, 卷带包装
-
封装卷筒直径 (in)
.5
