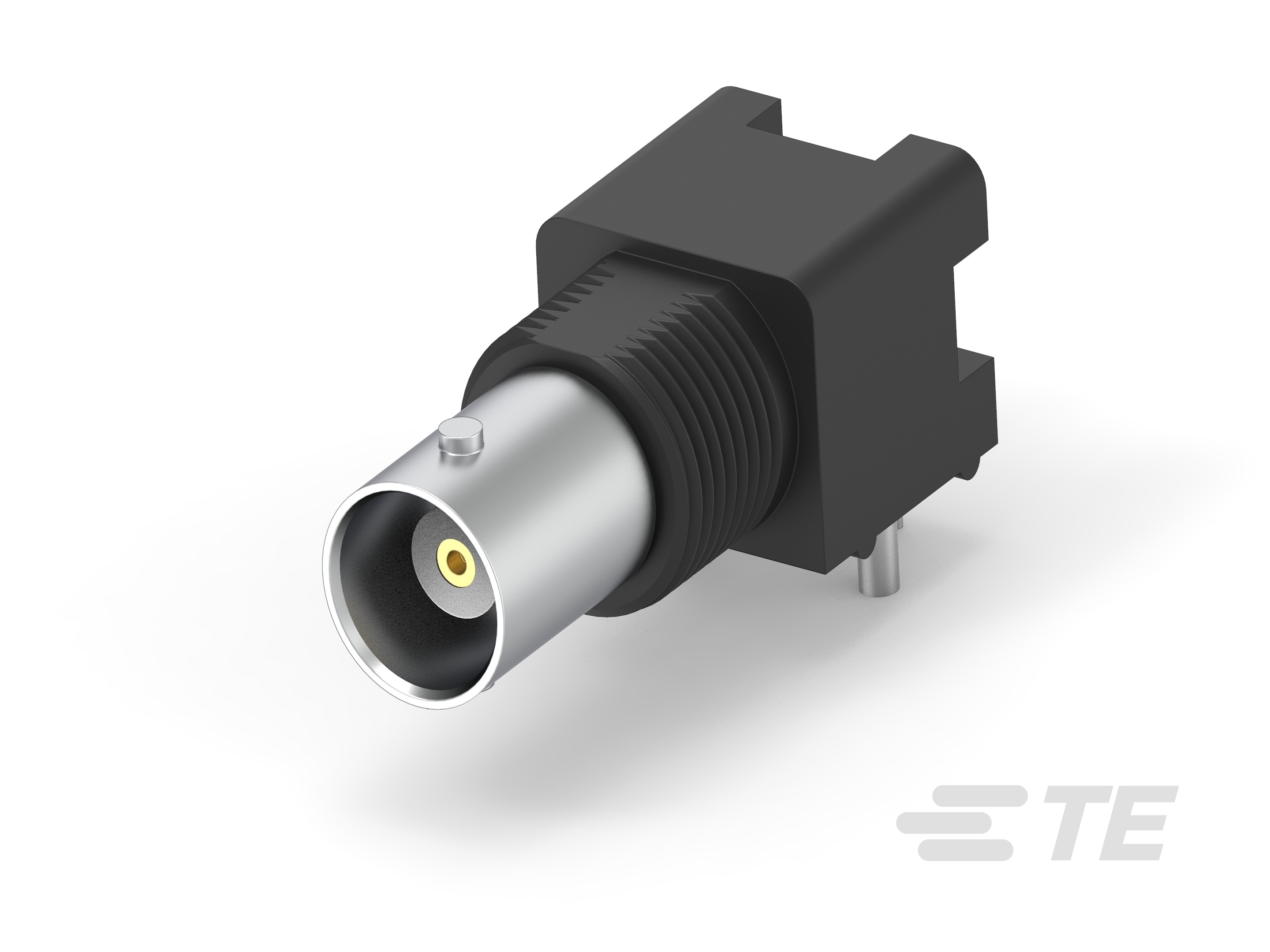

BNC RF Connector: Male (Jack), Right Angle

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  连接器套件, 连接器套件

• 连接器形状  圆形

• 射频接口  BNC

• 射频连接器种类  插座

• 与射频电缆类型兼容  RG 58C/U

• 连接器系统  线到面板, 线到面板, 缆到板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• PCB 安装方向  直角

• 位数  1

• 同轴端子数  1

• 阻抗 (Ω) 50

• EMI 和 RFI 保护及抑制类型  PCB 接地, 隔离接地

• 电缆连接器方向  直式

• 主体材料  VALOX, 冲模压铸锌, 聚酯, 聚酯 PBT, 锌

• 主体材料表面涂层  电镀

• 主体电镀材料  聚酯, 锌, 锡, 镍

• 射频连接器中心端子电镀材料  金, 锡

• 射频连接器中心端子材料  磷青铜, 铍铜合金

• 射频连接器中心端子电镀厚度 (µin) 102, 1080, 1270, 30, 50, 5080, 889

• 射频连接器中心端子底板材料  铜, 镍

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度 (mm) 2.79, 3.3, 3.43, 4.1, 4.11, 4.34

• 端接柱体和尾部长度 (in) .109, .13, .135, .162, .17

• 线缆端接方法  压接

• 面板安装方式  后部安装

• 面板安装特性类型  锁紧垫圈和螺母

• PCB 安装固定  不带, 带有

• 射频连接器耦合机制  卡口

• 连接器安装类型  板安装, 面板安装

• 射频端子吸附方法  机械, 焊接

• 制动器  不带, 带有

• 壳体颜色  白色, 黑色

• PCB 的外形高度 (mm) 8.64, 10.97, 11.68, 12.7, 13.18, 15.88

• PCB 的外形高度 (in) .34, .432, .46, .5, .519, .625

• 射频连接器插接外直径（近似值）  14.53 mm [ .572 in ]

• 安装柱长度 (mm) 2.79, 3.48, 4.01, 4.11, 4.34

• 安装柱长度 (in) .11, .137, .158, .162, .171

• 绝缘选项  非绝缘

• 工作温度范围  -55 – 85 °C [ -67 – 185 °F ]

• 工作频率 (GHz) 4

• 封装数量  35

• 封装方法  Carton, Tray, Tube, 包装, 盒和管

• 等级  商业

• 电介质材料  PTFE, 聚甲基戊烯

• 其他特性  包括的五金件

• 耦合螺母基材  黄铜

• 锁紧垫圈材料  磷青铜
