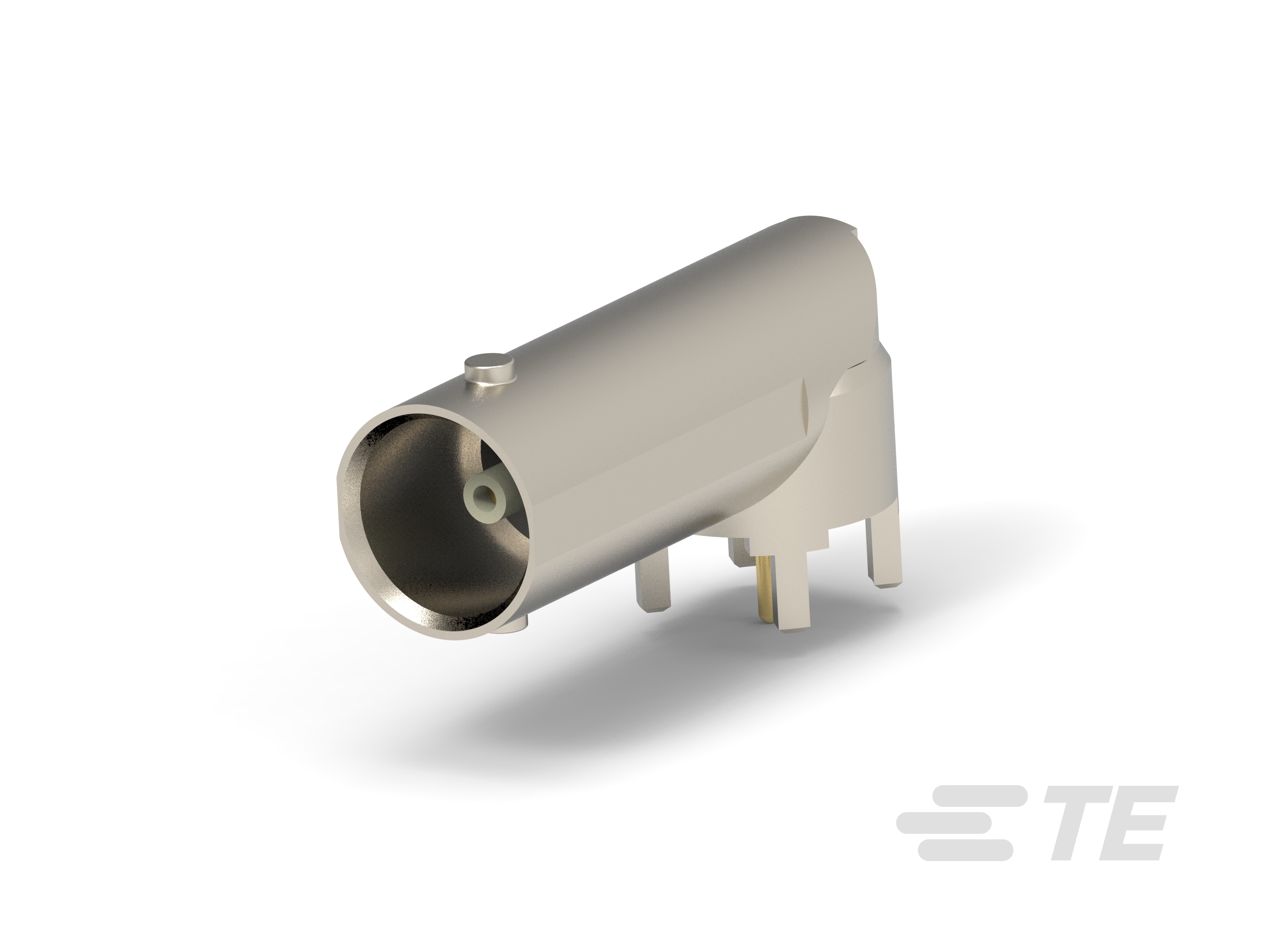

BNC RF Connector: jack, right-angle, 75 Ohm, 2 GHz

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器形状  圆形

• 射频接口  BNC

• 射频连接器种类  插座

• 连接器系统  缆到板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• PCB 安装方向  直角

• 位数  1

• 同轴端子数  1

• 阻抗 (Ω) 75

• 主体材料  锌

• 主体电镀材料  锡, 锡铅, 镍

• 射频连接器中心端子电镀材料  金

• 射频连接器中心端子材料  铍铜合金

• 射频连接器中心端子电镀厚度 (µin) 30, 50

• 射频连接器中心端子底板材料  镍

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度 (mm) 3.33, 4.34

• 端接柱体和尾部长度 (in) .131, .17

• PCB 安装固定  不带

• 射频连接器耦合机制  卡口

• 连接器安装类型  板安装

• 射频端子吸附方法  机械

• 制动器  带有

• PCB 的外形高度  10.97 mm [ .432 in ]

• 射频连接器插接外直径（近似值）  14.53 mm [ .572 in ]

• 绝缘选项  非绝缘

• 工作温度范围  -55 – 85 °C [ -67 – 185 °F ]

• 工作频率 (GHz) 2

• 封装方法  Carton, 包装

• 等级  商业

• 电介质材料  PTFE, TPX, 聚甲基戊烯
