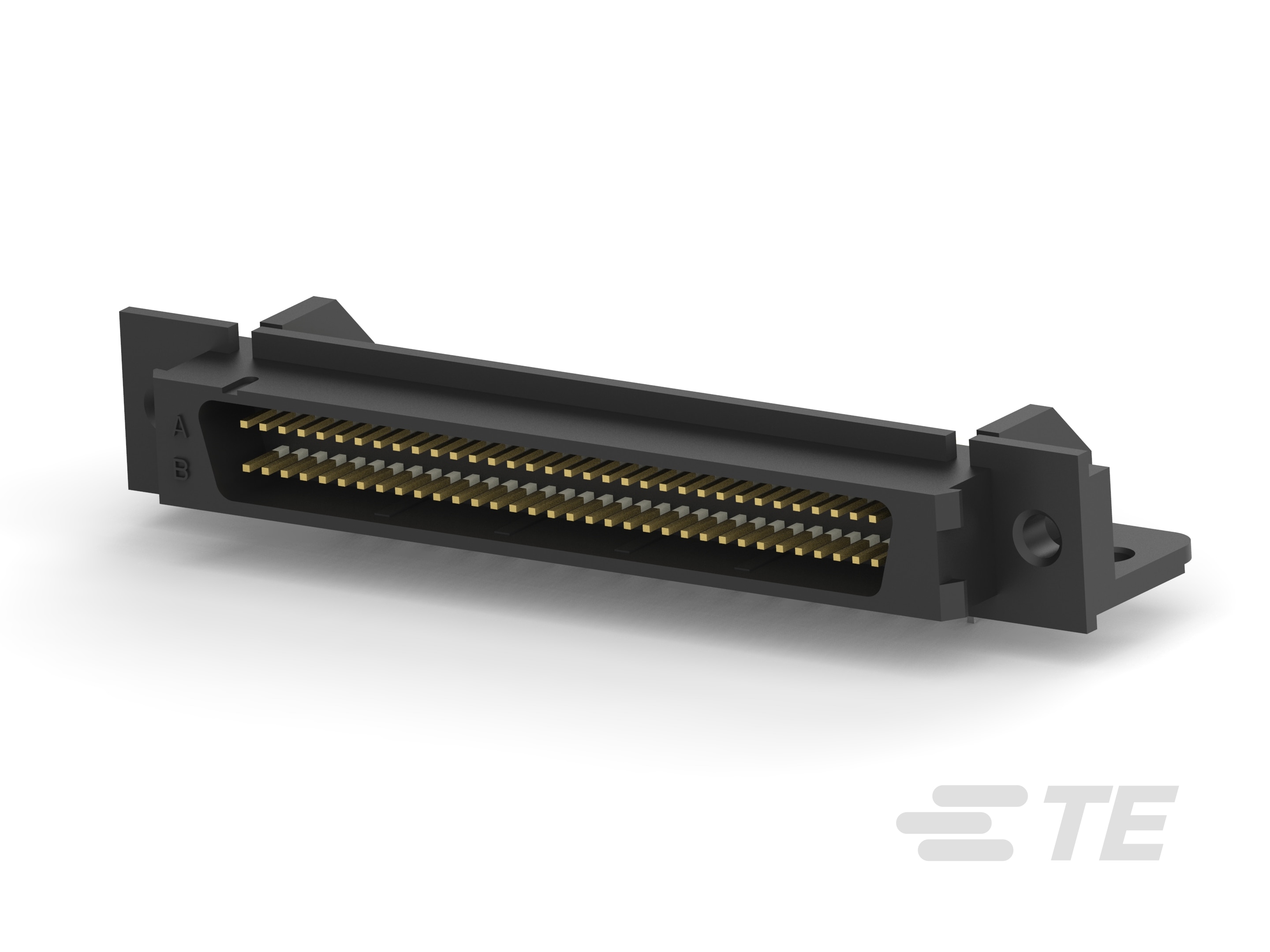

D-Sub 插头组件：标准，直角，1.27mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  插头

• 连接器系统  板对板, 缆到板

• 连接器和端子端接到  印刷电路板

• 壳体材料配置  全塑料, 全部金属外壳

• 位数  20, 48, 50, 68, 96, 100

• 行数  2, 4

• PCB 安装方向  直角

• 主要产品颜色  黑色

• 外壳电镀材料  铜打底镀镍, 镀锡铜

• 屏蔽材料  锌

• 屏蔽电镀材料  铜打底镀镍

• 连接器外形  标准

• 装配过程特性材料  黄铜

• 端子基材  磷青铜

• PCB 端子端接区域电镀材料  锡, 锡铅, 镍打底镀锡, 镍打底镀锡铅

• 端子底板材料  钯镍

• 端子接触部电镀材料  薄金或镀金, 金, 镀金

• 端子接合区域电镀材料厚度 (µin) 30

• 端子形状和构造  圆形, 圆形, 正方形, 矩形

• 端子额定电流（最大值） (A) 1

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度 (mm) 2.84, 2.85, 2.9, 3.1, 3.18, 3.6

• 端接柱体和尾部长度 (in) .112, .114, .122, .125, .142

• 矩形端接柱体和尾部宽度  .45 mm [ .017 in ]

• 方形端接柱体和尾部尺寸 (mm) .38, .4

• 方形端接柱体和尾部尺寸 (in) .015, .016

• 矩形端接柱体和尾部厚度  .4 mm [ .015 in ]

• PCB 安装对准  不带

• 接合对准  不带, 带有

• 接合对准类型  与配合表面集成

• 安装孔直径 (mm) 2.7, 2.77

• 安装孔直径 (in) .109

• PCB 安装固定  不带, 带有

• PCB 安装固定类型  固定支脚, 固定焊尾, 安装孔, 板锁

• 接合固定  不带, 带有

• 接合固定类型  螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC, 锁闩, 锁闩

• 连接器安装类型  板安装

• 安装特性材料  锌

• 安装特性电镀材料  铜打底镀镍

• 外壳材料  PBT, 热塑性, 聚酯, 聚酯 LCP

• 外壳材料  钢, 锌, 锌冲模压铸

• 中心线（间距）  1.27 mm [ .05 in ]

• 行间距  2.54 mm [ .1 in ]

• 面板厚度（建议值）  1.6 mm [ .06 in ]

• 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否, 是

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 与已批准的标准产品兼容  LR-86179-1, UL E28476

• 封装方法  Tray, Tube, 盒和管

• 封装数量  4, 6, 9, 10
