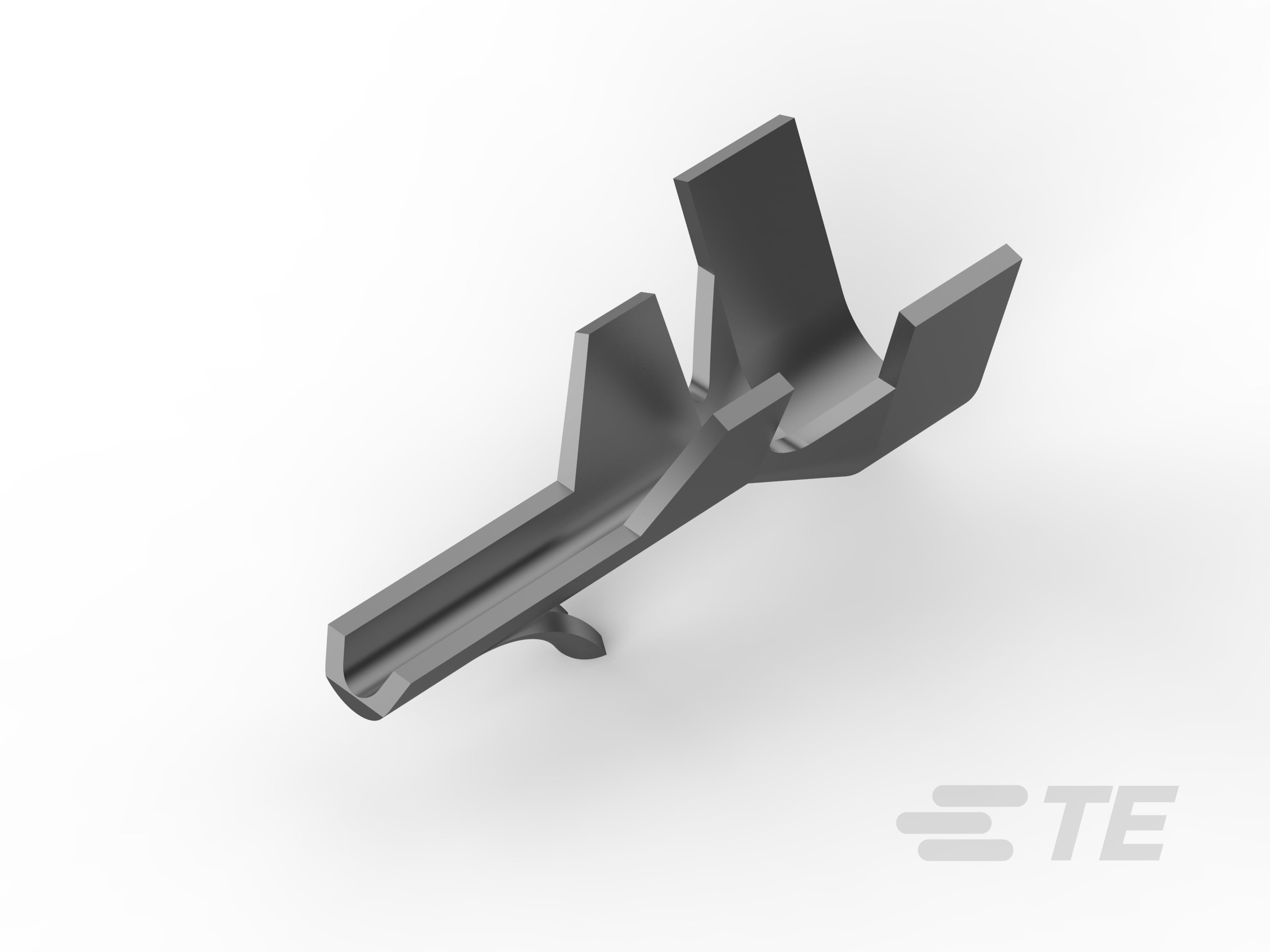

925819-3

PCB Terminals, PCB Pin, PCB Hole Diameter 1.2 mm [.047 in], 26 – 22 AWG Wire Size, .12 – .4 mm² Wire Size, Through Hole - Solder, Tin Plating, Nickel

MINI AMP-IN 26-22 AWG-925819-3

925819-3

PCB Terminals, PCB Pin, PCB Hole Diameter 1.2 mm [.047 in], 26 – 22 AWG Wire Size, .12 – .4 mm² Wire Size, Through Hole - Solder, Tin Plating, Nickel

    • AMP-IN
  • TE 内部编号 925819-3
  • TE 内部产品描述 MINI AMP-IN 26-22 AWG

  • PCB 端子类型 : PCB 插针

  • PCB 厚度（建议） : 1.5 – 2 mm [ .06 – .079 in ]

  • PCB 孔直径 : 1.2 mm [ .047 in ]

  • PCB 的外形高度 : 6.67 mm [ .266 in ]

  • 兼容的绝缘直径（最大值） : 1.52 mm [ .06 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 端子特性 : 螺钉孔

接触件特性

  • 端子接合区域电镀材料厚度 : 3 – 6 µm [ 118.11 – 236.22 µin ]

  • 端子底板材料厚度 : 1 – 1.5 µm [ 39.37 – 59.05 µin ]

  • PCB 端子类型 : PCB 插针

  • 端子电镀材料 : 锡

  • 端子底板材料 : 镍

  • 端子尺寸 : 小型

  • 端子方向 : 直式

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 产品端接到 : 印刷电路板

机械附件

  • 带导线绝缘 : 带有

尺寸

  • PCB 厚度（建议） : 1.5 – 2 mm [ .06 – .079 in ]

  • PCB 孔直径 : 1.2 mm [ .047 in ]

  • PCB 的外形高度 : 6.67 mm [ .266 in ]

  • 兼容的绝缘直径（最大值） : 1.52 mm [ .06 in ]

  • 兼容的绝缘直径范围 : 1.02 – 1.52 mm [ .04 – .06 in ]

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .12 – .4

  • 板下延伸 : 1.25 mm [ .049 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

包装特性

  • 封装数量 : 8000

  • 封装方法 : 包装
