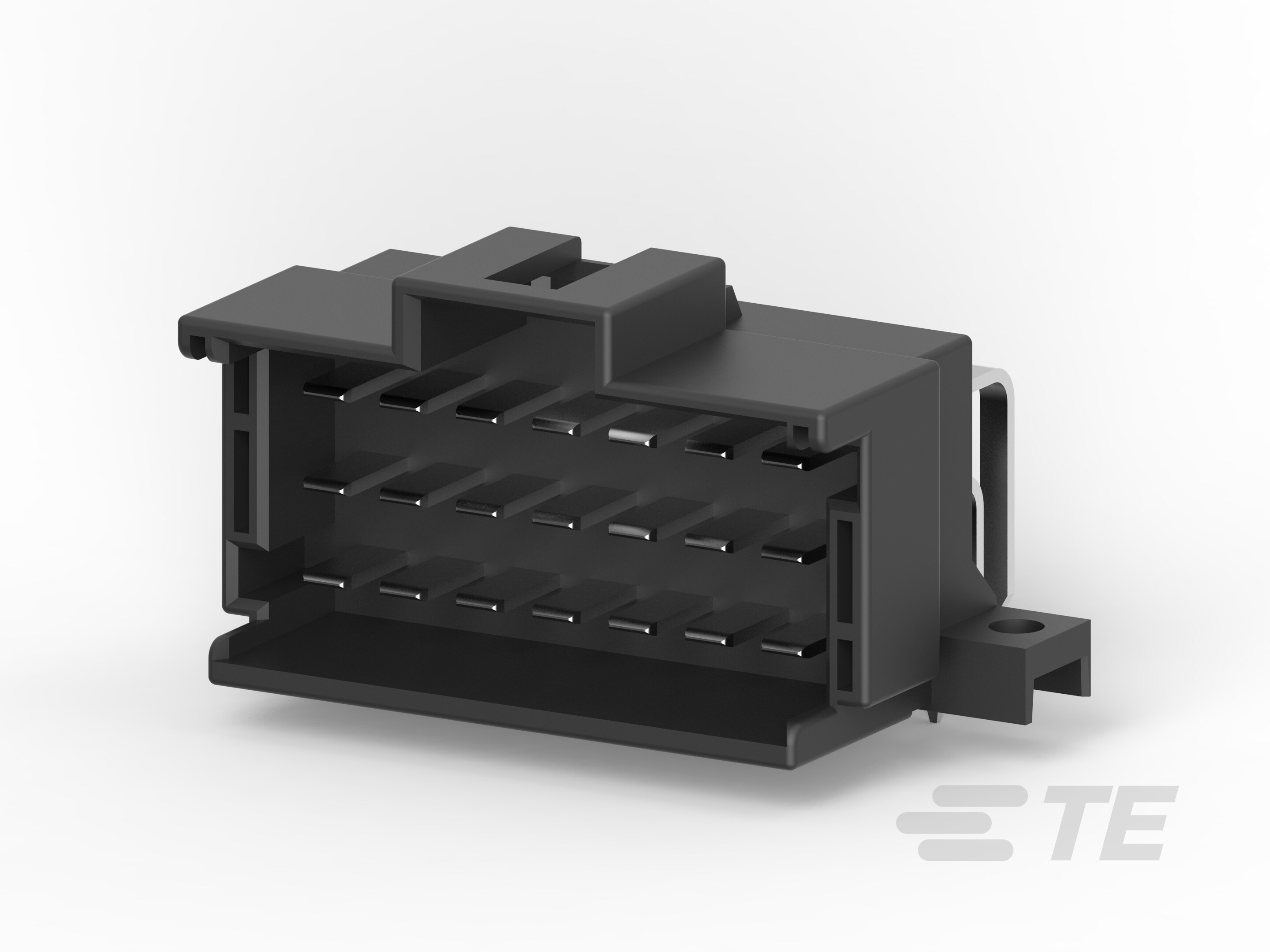

特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽 

  • 混合头 

结构特性

  • Number of Positions  21

  • 行数  3

  • 信号针数量  21

电气特征

  • 标称电压架构 (V) 12, 24

  • 工作电压 (VDC) 24

主体特性

  • 颜色  黑色

接触件特性

  • 公端宽度 2.8 mm [ .11 in ]

  • 公端厚度 .8 mm [ .031 in ]

  • 接触面电镀  锡 (Sn)

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • 面板安装固定  带有

  • PCB 安装对准  不带

  • 安装方向  水平/90°

  • 安装孔  带有

  • 锁定接口  带有

  • PCB 安装固定类型  焊尾

  • PCB 安装固定  不带

壳体特性

  • Centerline (Pitch) 3.5 mm [ .138 in ]

尺寸

  • 宽度 20.3 mm [ .791 in ]

  • PCB 的外形高度 26.2 mm [ 1.031 in ]

  • 长度 51 mm [ 2.0079 in ]

使用环境

  • 工组温度范围 -40 – 100 °C [ -40 – 212 °F ]

  • 工作温度(最大值) (°C) 100, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212

操作/应用

  • Circuit Application  Signal

行业标准

  • 保护等级  其他

  • UL 易燃性等级  UL 94-HB

包装特性

  • 封装数量  112

  • 封装类型  托盘
