特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

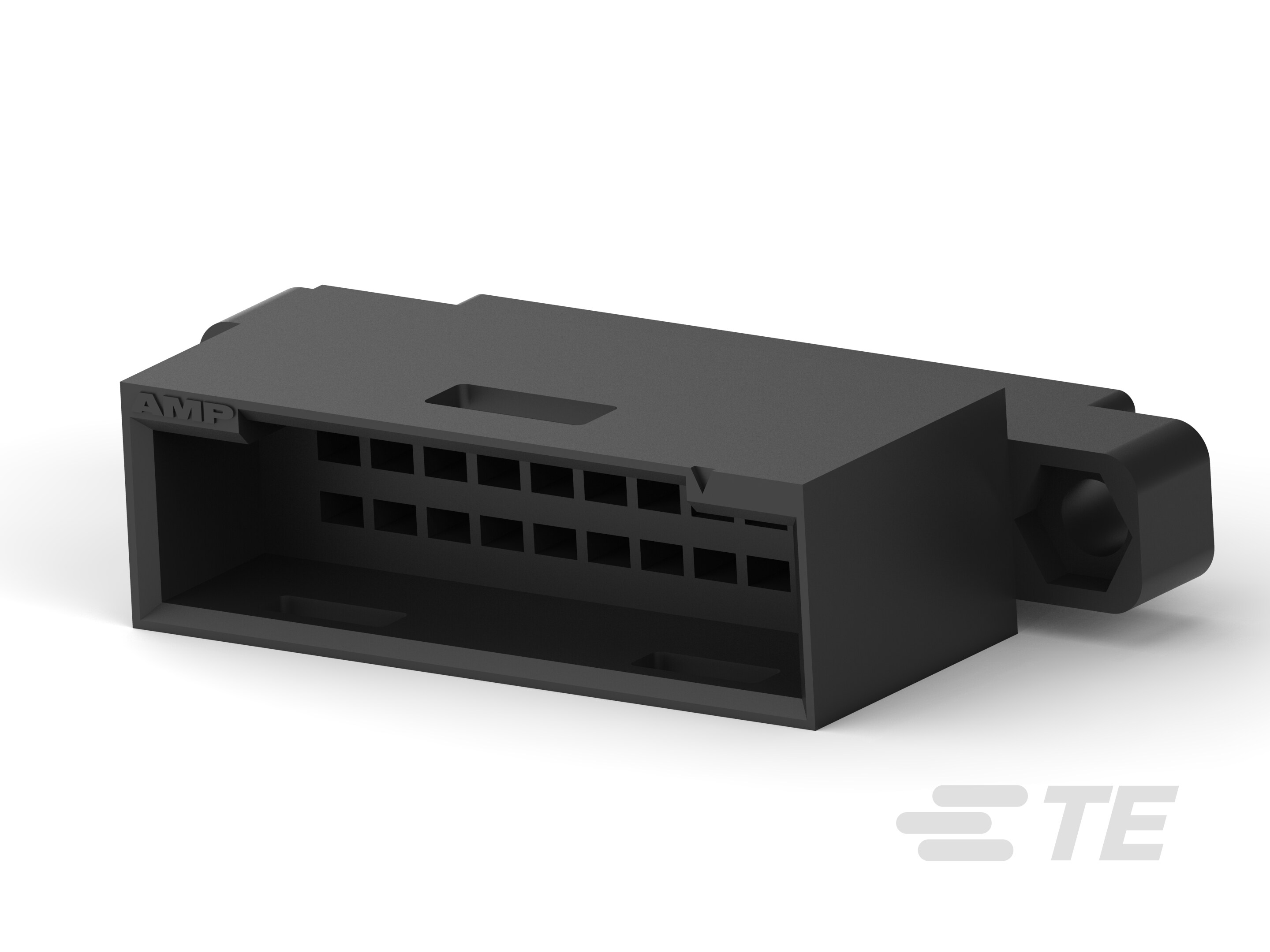

产品类型特性

  • 接头类型 : 带罩

  • 连接器类型 : 护套

  • 连接器种类 : 插头

  • Connector System : 线到板

  • 行间距 : 2.54 mm [ .1 in ]

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 插入力 : 普通

  • 连接器类型 : 标准

  • 线缆类型 : FFC

  • 产品类型 : 连接器

结构特性

  • Number of Positions : 20

  • 行数 : 2

电气特征

  • 介质耐压 (VAC): 720

  • 绝缘电阻 (MΩ): 5000

  • 电压 : 300 VAC

主体特性

  • 颜色 : 黑色

接触件特性

  • 端子类型 : 插针

机械附件

  • 面板安装特性类型 : 安装耳

  • 接合连接器锁扣类型 : 制动器窗口

  • 接合连接器锁扣 : 带有

  • 接合对准 : 带有

  • 面板安装特性 : 带有

  • 连接器安装类型 : 电缆安装

  • 接合固定 : 带有

  • 接合对准类型 : 极化

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙 - GF

使用环境

  • 工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]

  • 滞燃 :

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 电缆入口 : 垂直

  • 注释 : 对圆导线接触件使用 91092-1 号退出工具。
