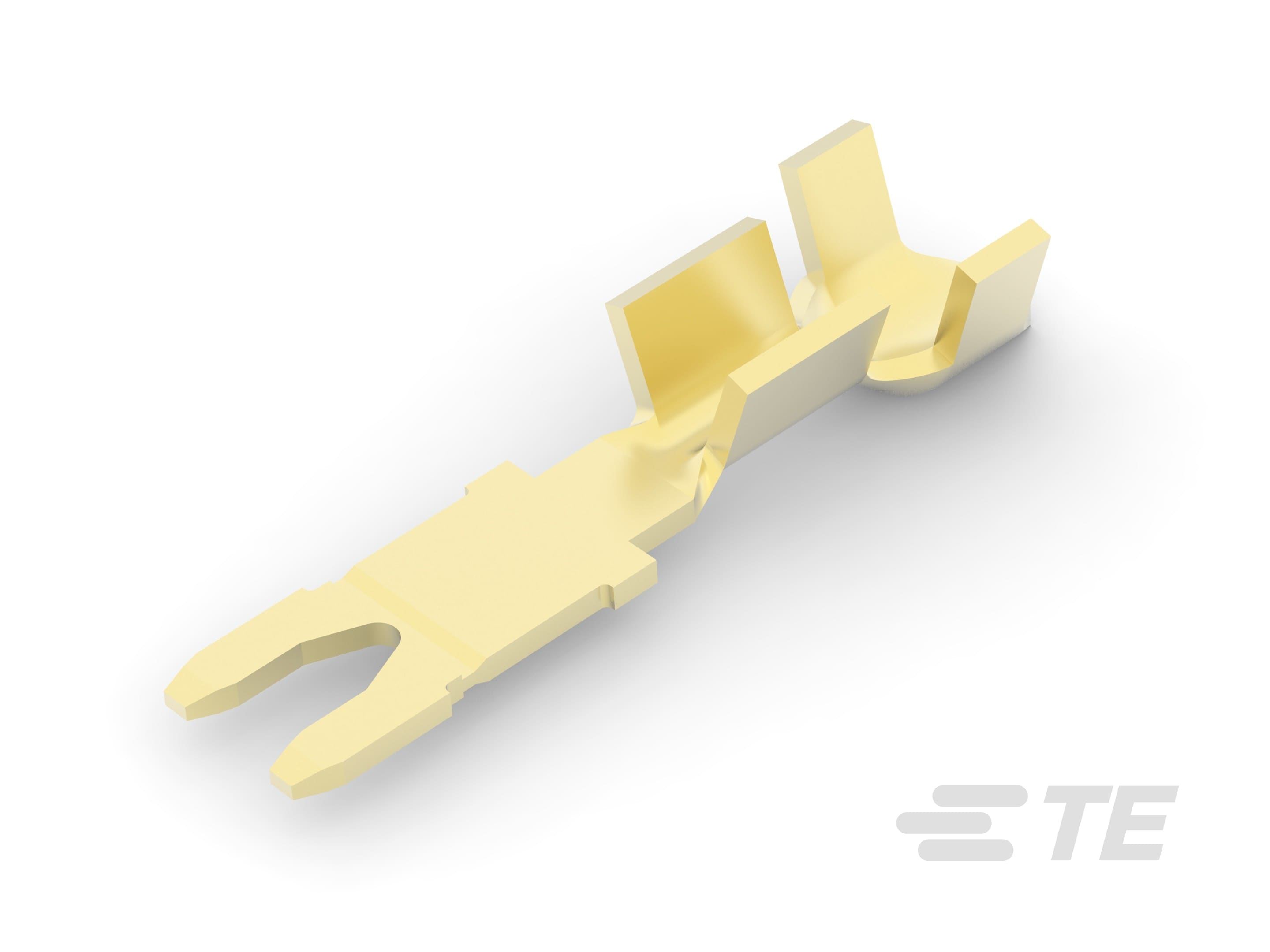

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

主体特性

  • 电镀材料 : 无镀层

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 公端

  • 端子方向 : 直式

端接特性

  • 端接方法 : 压接

  • 压接区域长度 : 5.97 mm [ .235 in ]

机械附件

  • 接合固定类型 : 倒钩

  • 带导线绝缘 : 带有

尺寸

  • 公端宽度 : 3.4 mm [ .133 in ]

  • 公端厚度 : .46 mm [ .018 in ]

  • 端子高度 : 7 mm [ .275 in ]

  • 电线绝缘直径(最大值) : 2.54 mm [ .1 in ]

  • 电线绝缘直径 : 1.52 – 2.54 mm [ .06 – .1 in ]

  • 引线尺寸 (mm²): .32 – .82

  • 引线尺寸 (AWG): 22 – 18

  • 材料厚度 : .46 mm [ .018 in ]

  • 总长 : 19.5 mm [ .767 in ]

行业标准

  • RU(UL 部件认证) : 已批准

包装特性

  • 封装方法 : 卷, 卷/箱

  • 封装数量 : 7000
