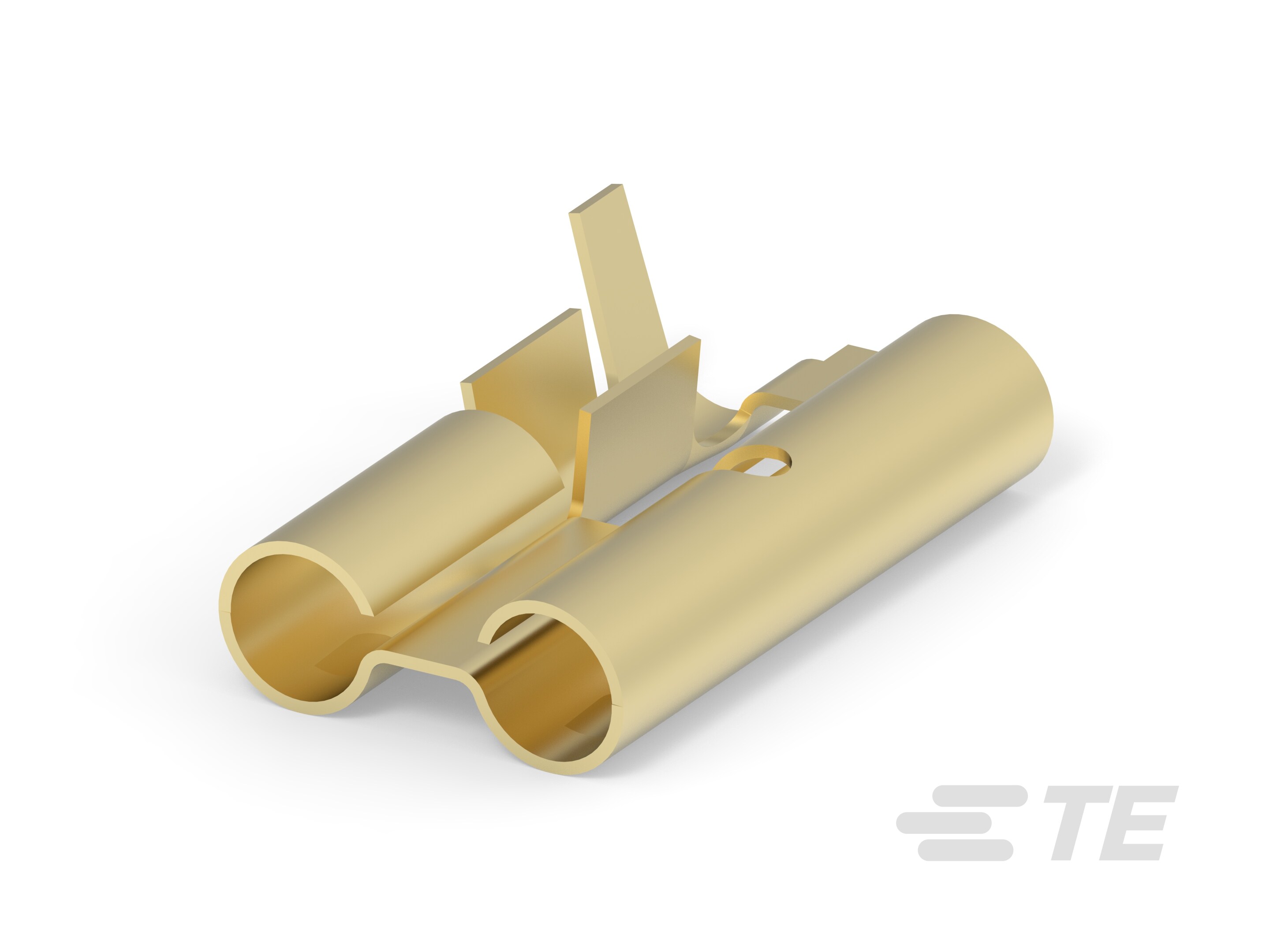

880142-1
Receptacle, 20 – 14 AWG Wire Size, .52 – 2.08 mm² Wire Size, 1026 – 4105 CMA Wire Size, Open, SHUR-PLUG 156, Crimp Wire Pins, Tabs & Ferrules
880142-1
Receptacle, 20 – 14 AWG Wire Size, .52 – 2.08 mm² Wire Size, 1026 – 4105 CMA Wire Size, Open, SHUR-PLUG 156, Crimp Wire Pins, Tabs & Ferrules
-
- SHUR-PLUG 156
- TE 内部编号 880142-1
- TE 内部产品描述 .156 DIA SHUR PLUG REC
-
压接导线端子类型 : 母端
-
兼容的绝缘直径范围 : 2. – 3.3 mm [ .079 – .13 in ]
-
线径 (AWG): 20 – 14
-
线径 (mm²): .52 – 2.08
-
线径 (CMA): 1026 – 4105
文档
产品图纸
- SHUR PLUG, 3 POSITION, RECEPTACLE 英文版本
- SHUR PLUG, 3 POSITION, RECEPTACLE C_880142_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_880142-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_880142-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_880142-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_880142-1_C.3d_stp.zip 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
压接导线端子类型 : 母端
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 2. – 3.3 mm [ .079 – .13 in ]
-
线径 (AWG): 20 – 14
-
线径 (mm²): .52 – 2.08
-
线径 (CMA): 1026 – 4105
-
产品总长度 : 19.56 mm [ .77 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度范围 : 170 °C [ 338 °F ]
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
