特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

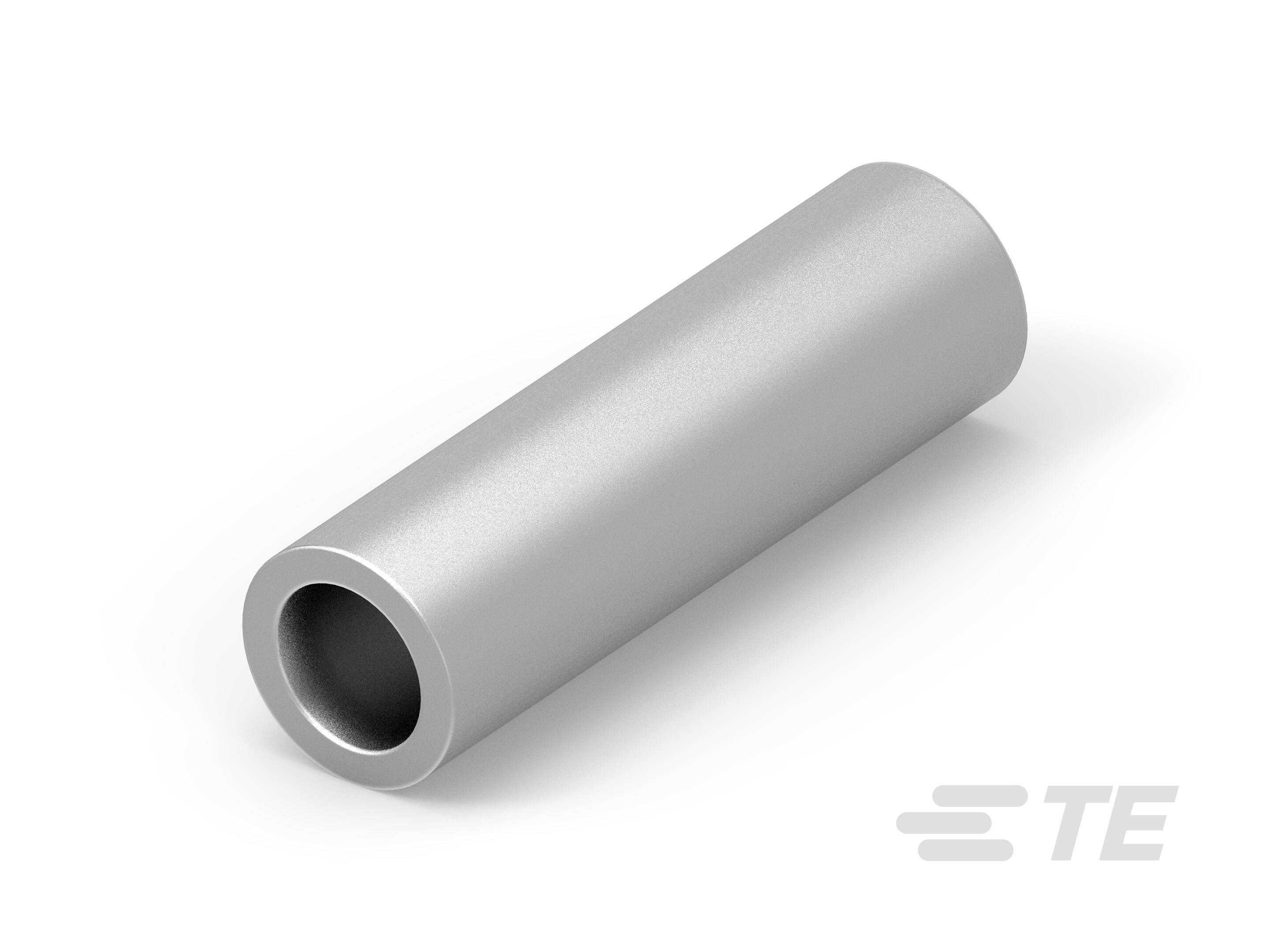

  • 产品类型 : 对接接头

  • Sealable :

  • 接头类型 : 对接接头

  • 锯齿 :

  • 压线筒类型 : 闭式压线筒

  • Insulated : No

  • 线缆组合 : 实芯或绞线

结构特性

  • 锯齿数 : 16

主体特性

  • 接头特性 : 检查孔

  • 接头材料 :

  • 电镀材料 :

  • 电镀厚度 : 2.54 µm [ 100 µin ]

接触件特性

  • 端子和接头种类 : 接头

  • 端子电镀厚度 : 2.54 µm [ 100 µin ]

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 不带

尺寸

  • Wire Size (mm²): 1.25 – 2

  • 压线筒内径 : 2.16 mm [ .085 in ]

  • 电线尺寸 (CMA): 2050 – 5180

  • 材料厚度 : .84 mm [ 0.033 in ]

  • 总长 : 14.402 mm [ .567 in ]

  • 外径 : 4.19 mm [ .165 in ]

  • 内径(已恢复) : 2.159 mm [ .085 in ]

使用环境

  • 工组温度范围 : 170 °C [ 338 °F ]

  • 高温额定值 : 170 °C [ 338 °F ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 活块

  • 封装数量 : 100

其他

  • 军品类别 :

产品合规性
