特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

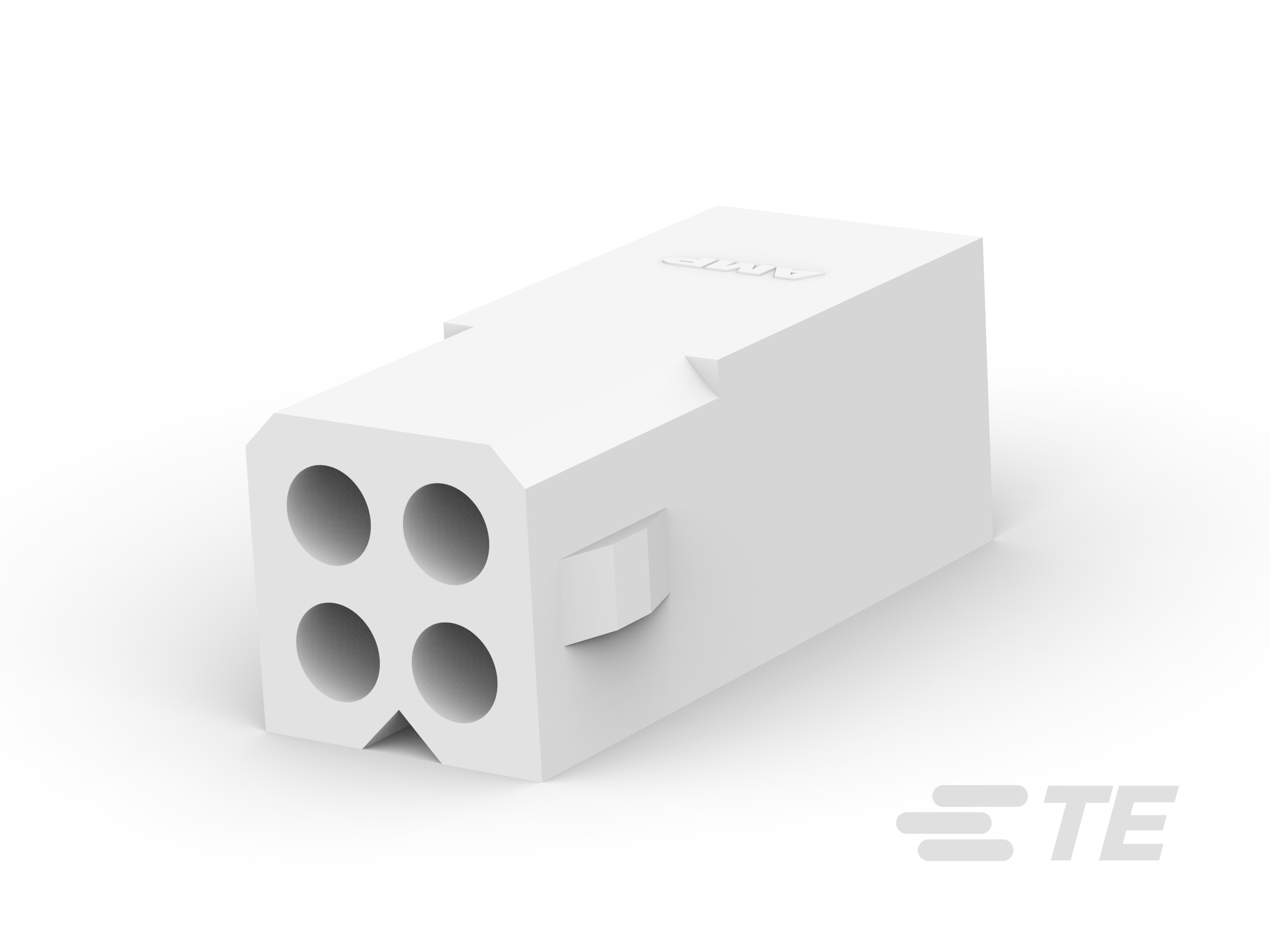

产品类型特性

  • 产品类型 : 护套

  • 壳体类型 : 母端, 母端

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插座

结构特性

  • Number of Positions : 4

  • 信号针数量 : 4

  • 行数 : 2

  • 行间距 : 3.68 mm [ .145 in ]

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 端子保持力 : Without

  • 多端子类型 : 不带

  • 端子布局  方栅, 矩阵

端接特性

  • 线缆尺寸 (AWG): 30 – 18

  • 线缆尺寸 (mm²): .2 – .9

  • 线缆尺寸 (CMA): 394.71 – 1776.17

  • 线缆端接方法 : 压接

  • 线缆类型 : 分离式导线

机械附件

  • 面板安装特性 : 不带

  • 连接器安装类型 : 电缆安装

壳体特性

  • Centerline (Pitch) : 3.68 mm [ .145 in ]

  • UL 防火等级 : UL 94V-2

  • 壳体颜色 : Natural

  • 外壳材料 : 尼龙

尺寸

  • 长度 : 22.3 mm [ .8779 in ]

  • 高度 : 8.76 mm [ .345 in ]

  • 导线绝缘直径范围 : 1.27 – 2.79 mm [ .05 – .11 in ]

  • 宽度 : 8.76 mm [ .345 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

  • 插入力 (Newton): 17.8

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 经 VDE 测试 :

  • CSA 文件号 : LR7189

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1
