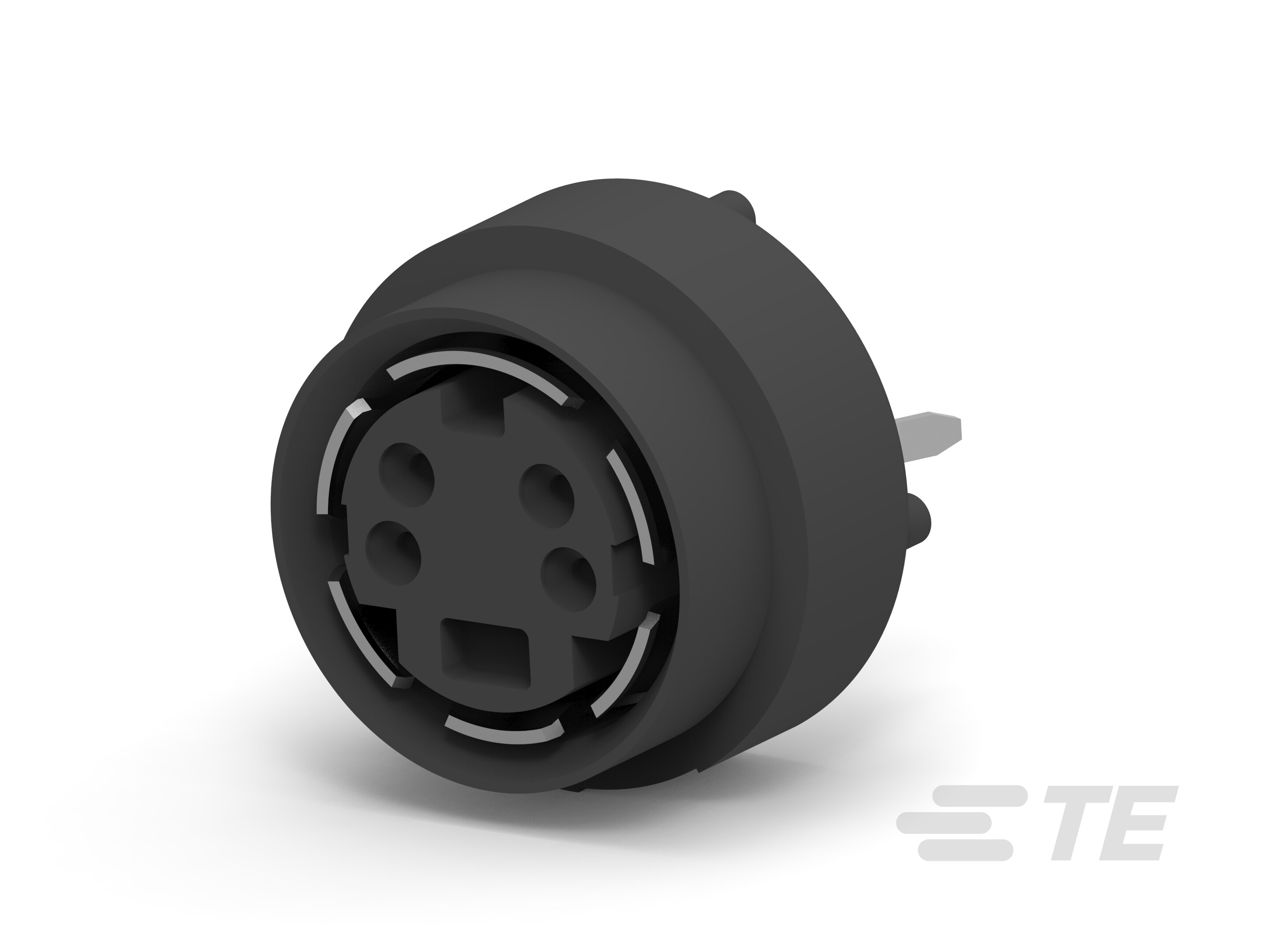

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 屏蔽 :

  • 连接器类型 : 公端

结构特性

  • 堆叠 :

  • 连接器配置 : 迷你 DIN

  • Number of Positions : 8

  • 选择性装载 :

  • PCB 安装方向 : 垂直

主体特性

  • 内屏蔽电镀材料 : 镍打底镀锡铅

  • 前面板旋入 : 不带

  • 前面板接地方法 :

  • 外屏蔽电镀材料 : 镍打底镀锡铅

  • 屏蔽底板材料 :

  • 前面板接地 : 不带

  • 外屏蔽材料 : 铜合金

  • 内屏蔽材料 : 黄铜

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 : 锡铅

  • 端子底板材料 :

  • Contact Current Rating (Max) (A): .5

  • 端子接触部电镀材料 :

  • 端子接触部电镀厚度 (µin): 30

  • 端子类型 : 插座

端接特性

  • 接地夹 : 不带

机械附件

  • PCB 安装对准 : 带有

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 弯脚

  • PCB 安装方式 : 通孔

  • 连接器安装类型 : 板安装

  • PCB 安装对准类型 : 压紧

壳体特性

  • Centerline (Pitch) : 6.5 mm [ .26 in ]

  • 外壳材料 : 聚酯

  • 壳体颜色 : 黑色

尺寸

  • 高度 (mm): 9.52

  • 尾部长度 : 3.18 mm [ .125 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

  • UL 文件号 : E28476

  • 机构/标准 : CSA, UL

包装特性

  • 封装数量 : 38

  • 封装方法 :
