特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

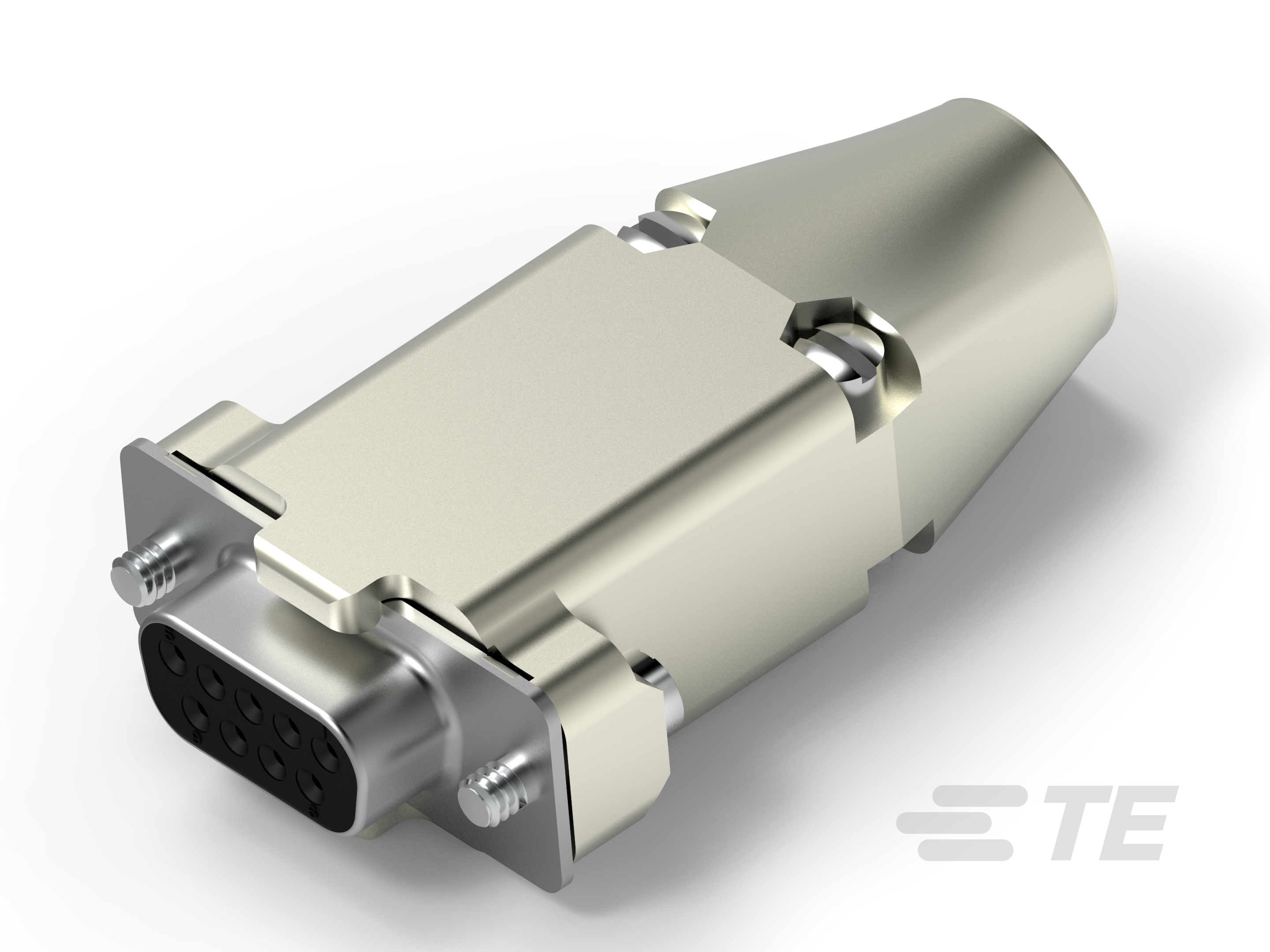

产品类型特性

  • 外壳类型 : 全部金属外壳

  • 连接器种类 : 母端

  • Connector System : 缆到缆

  • 外壳尺寸 : 1

  • 屏蔽 :

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 垫圈 : 带有

  • 等级 : 标准

  • 产品类型 : 连接器

  • 接地凹痕 : 不带

结构特性

  • Number of Positions : 9

主体特性

  • 插针材料 : 尼龙 GF

  • 固定夹材料 : 不锈钢

  • 外壳材料 :

  • 外壳电镀材料 : 铜镀锡

接触件特性

  • 端子大小 : 20

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合连接器锁扣 : 带有

  • 接合连接器锁扣类型 : 安装孔

  • 安装螺钉材料 :

  • 安装螺钉电镀材料 :

壳体特性

  • Centerline (Pitch) : 2.74 mm [ .108 in ]

  • 外壳材料 : 尼龙 GF, 聚酯 GF

  • 壳体颜色 : 黑色

尺寸

  • 电缆绝缘直径范围 : 4.7 – 8.13 mm [ .185 – .32 in ]

  • 线径范围 : .2 – .56 mm² [ 24 – 20 AWG ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装, 套件

  • 封装数量 : 1

产品合规性
