产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

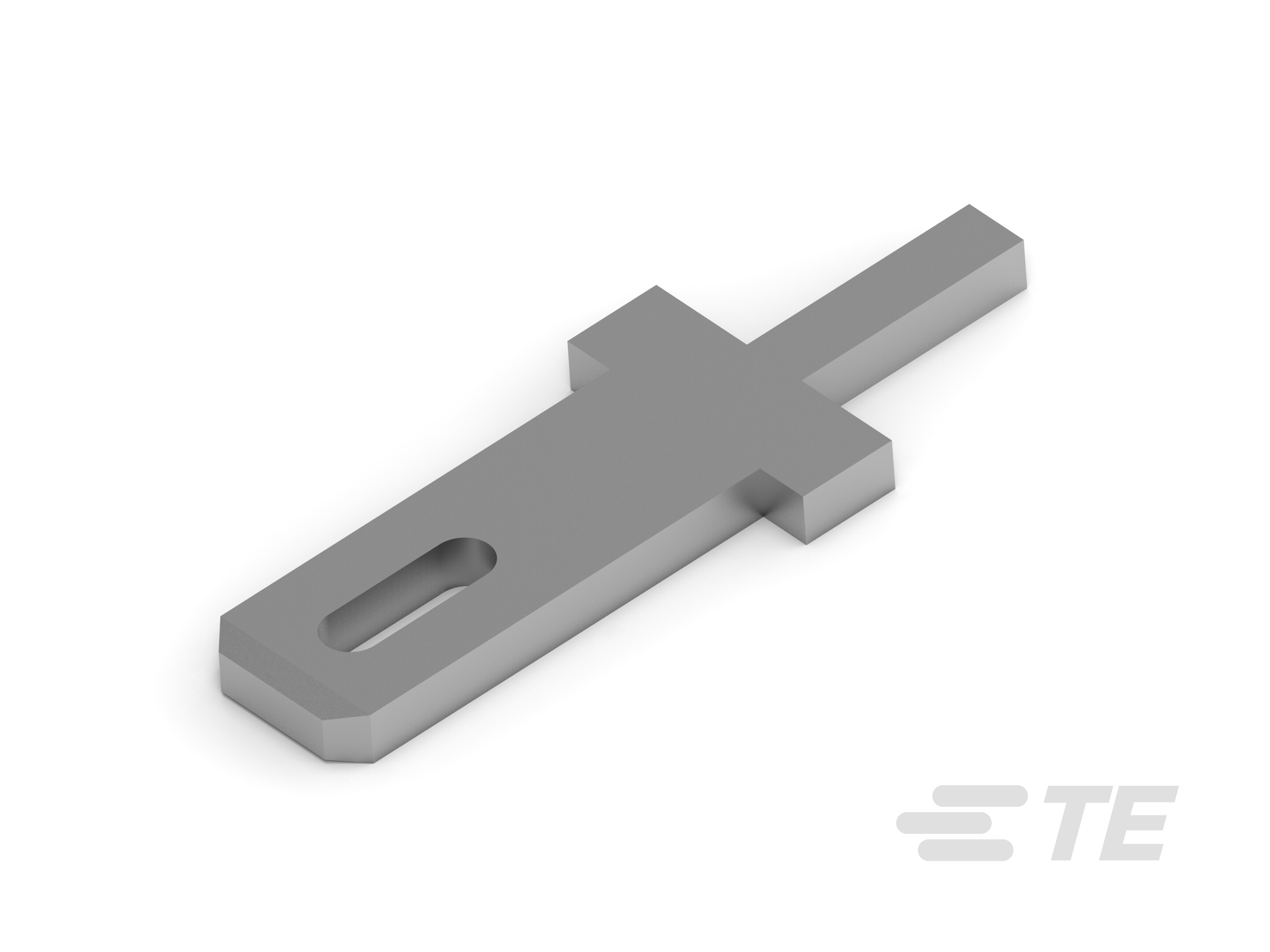

产品类型特性

  • FASTON :

  • 端接到 : 印刷电路板

结构特性

  • 螺钉孔 :

  • 端子角度 : 直式

主体特性

  • 电镀材料 :

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 公端

  • 底板材料 : 黄铜

  • 端子尺寸 : 2.8

  • 端子方向 : 直式

  • 端子电镀材料 :

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • PCB 厚度(建议) : 1.57 – 2.36 mm [ .062 – .093 in ]

  • 公端宽度 : 2.79 mm [ .11 in ]

  • 公端厚度 : .79 mm [ .031 in ]

  • PCB Hole Diameter : 1.1 mm [ .043 in ]

  • 距离 PCB 的高度 (mm): 8.63

  • 板下延伸 : 3.8 mm [ .149 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

包装特性

  • 封装方法 :

  • 封装数量 : 15000

产品合规性
