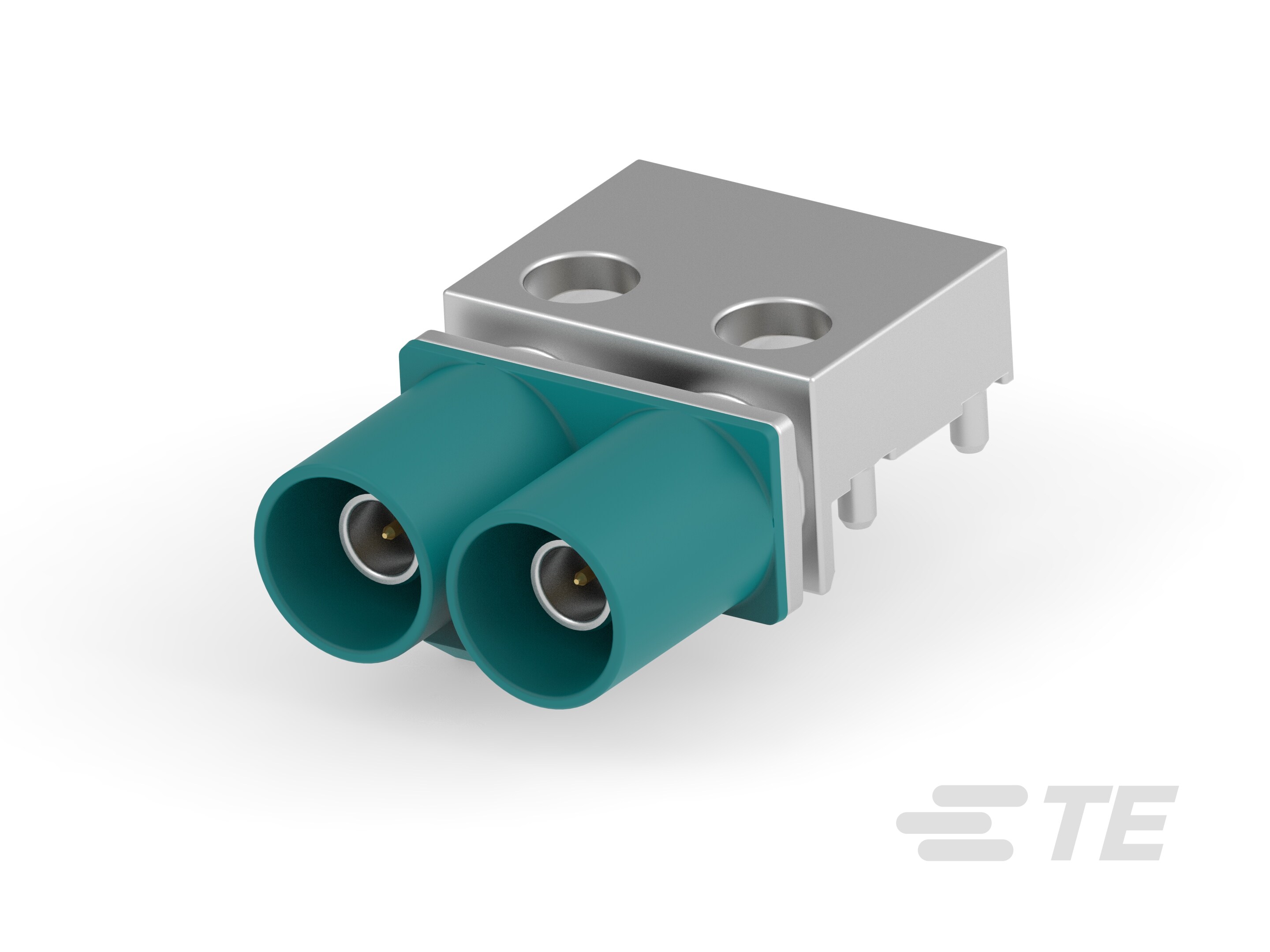

特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类  公端子护套

  • Connector System  线到板

  • 连接器类型  公端

  • 混合型连接器 

  • Sealable 

  • 屏蔽 

  • 电缆类型  同轴电缆

  • 连接器和端子端接到  印刷电路板

  • 板支座  边缘安装

  • 电介质材料  PCT

结构特性

  • 键控  Z

  • Number of Positions  2

  • 弹簧锁  不带

  • 光模块  不带

电气特征

  • 阻抗 (Ω) 50

  • 工作电压 (VAC) 800

信号特征

  • 工作频率范围 (MHz) 0 – 6000

主体特性

  • 电缆出口类型  固定

  • 插针  不带

  • 电缆出口角度  180°(直插式)

  • 主体材料  PA GF

接触件特性

  • 中心端子电镀材料  金 (Au)

  • 接合插针直径 .51 mm [ .02 in ]

  • 端子接触部电镀材料  金 (Au)

  • 中心接触件  带有

  • 端子类型  插针

  • 端子传导(典型值)  信号

端接特性

  • 端接方法  焊接, 焊接

机械附件

  • PCB 安装方式  边缘安装

  • 安装角度  水平/90°

  • 安装特性  不带

  • PCB 安装固定类型  焊尾

  • 接合对准  带有

  • 面板安装方式  前部

  • PCB 安装固定  带有

  • 接合固定  带有

壳体特性

  • Centerline (Pitch) 8 mm [ .315 in ]

  • 壳体颜色  水蓝色

尺寸

  • 宽度 15.5 mm [ .61 in ]

  • 长度 24.5 mm [ .965 in ]

  • 高度 10.45 mm [ .411 in ]

使用环境

  • 工组温度范围 -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application  Signal

行业标准

  • 机构/标准  SAE/USCAR-17

包装特性

  • 封装方法  托盘

其他

  • 外部端子电镀材料  锡 (Sn)

  • PCB 支脚电镀材料  锡 (Sn)
