特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

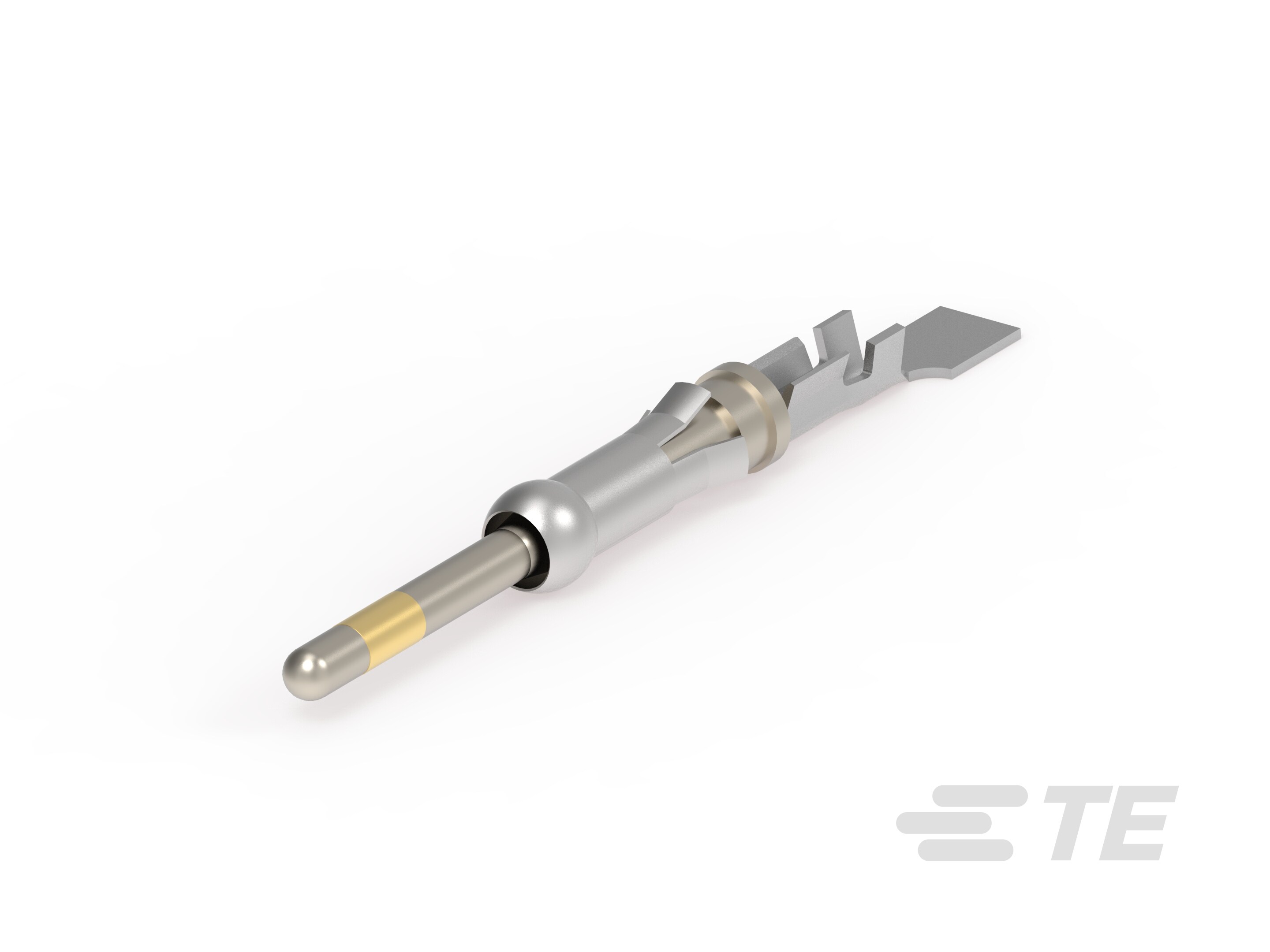

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 600

  • 测试电流 (A): 13

接触件特性

  • 端子类型 : 插针

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 (µin): 15

  • 端子端接区域电镀材料 : 镍打底镀锡

  • 端子大小 : 16

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • 线缆尺寸 (AWG): 30 – 26

  • 线缆尺寸 (mm²): .05 – .15

  • 端接类型 : 压接

尺寸

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 接受导线绝缘直径范围 : 1.02 – 1.52 mm [ .04 – .06 in ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 文件号 : E28476

  • 机构/标准 : CSA, UL

包装特性

  • 封装方法 : 纸箱, 零散零件

  • 封装数量 : 1000

其他

  • 适用于 : CPC 连接器, G 系列连接器, M 系列连接器

  • 注释 : 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。, 插入工具编号 91002-1(用于绝缘直径 1.78 [.07] 或更小),编号 200893-2(用于绝缘直径 最大 .09 [2.29])卸出工具编号 305183。

  • 线缆类型 : 分离式导线
