特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

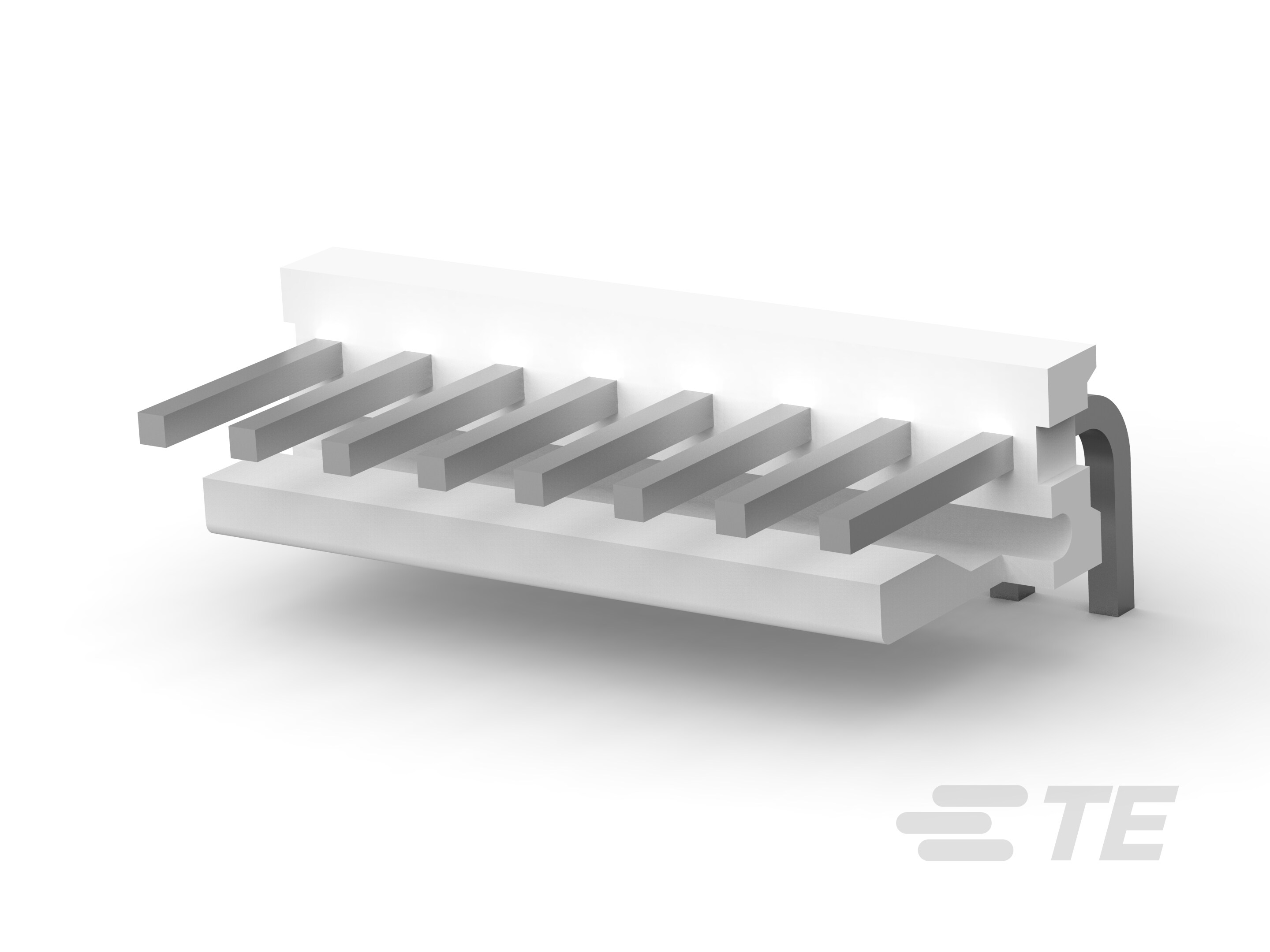

产品类型特性

  • 接头类型 : 不带罩

  • 产品类型 : 公端

  • 壳体类型 : 插头

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 公端, 插针

结构特性

  • Number of Positions : 8

  • PCB 安装方向 : 直角

  • 电源针数量 : 8

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子基材 : 铜合金

  • 端子底板材料 :

  • Contact Current Rating (Max) (A): 7

  • 端子保持力 : Without

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : 2.54 µm [ 100 µin ]

  • 端子布局  直插式

  • 端子端接区域电镀厚度 (µin): 150 – 250

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 端接柱体/尾部长度 : 3.56 mm [ .14 in ]

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • 应力消除 : 不带

  • 接合对准 : 不带

  • 接合固定类型 : 摩擦锁定

  • 接合固定 : 带有

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : Natural

  • 外壳材料 : 聚酯 - GF

  • 直角弯侧 : 后部

尺寸

  • 长度 : 31.7 mm [ 1.248 in ]

  • 接合柱长度 : 10.16 mm [ .4 in ]

  • 高度 : 10.79 mm [ .425 in ]

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • CSA 等级 : 已认证

  • CSA 文件号 : LR7189

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

包装特性

  • 封装方法 : 包装

  • 封装数量 : 500

其他

  • 适用于 : MTA .156 连接器组件或 SL .156 连接器组件
