文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_62928-1_F.pdf 英文版本
- 下载查看 ENG_CVM_62928-1_F.3d_igs.zip 英文版本
- ENG_CVM_62928-1_F.3d_stp.zip 英文版本
- ENG_CVM_62928-1_F.2d_dxf.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2046_AC.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E13288_19811023_C1_H-7.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
主体特性
-
与孔位尺寸兼容 : 尺寸 2
接触件特性
-

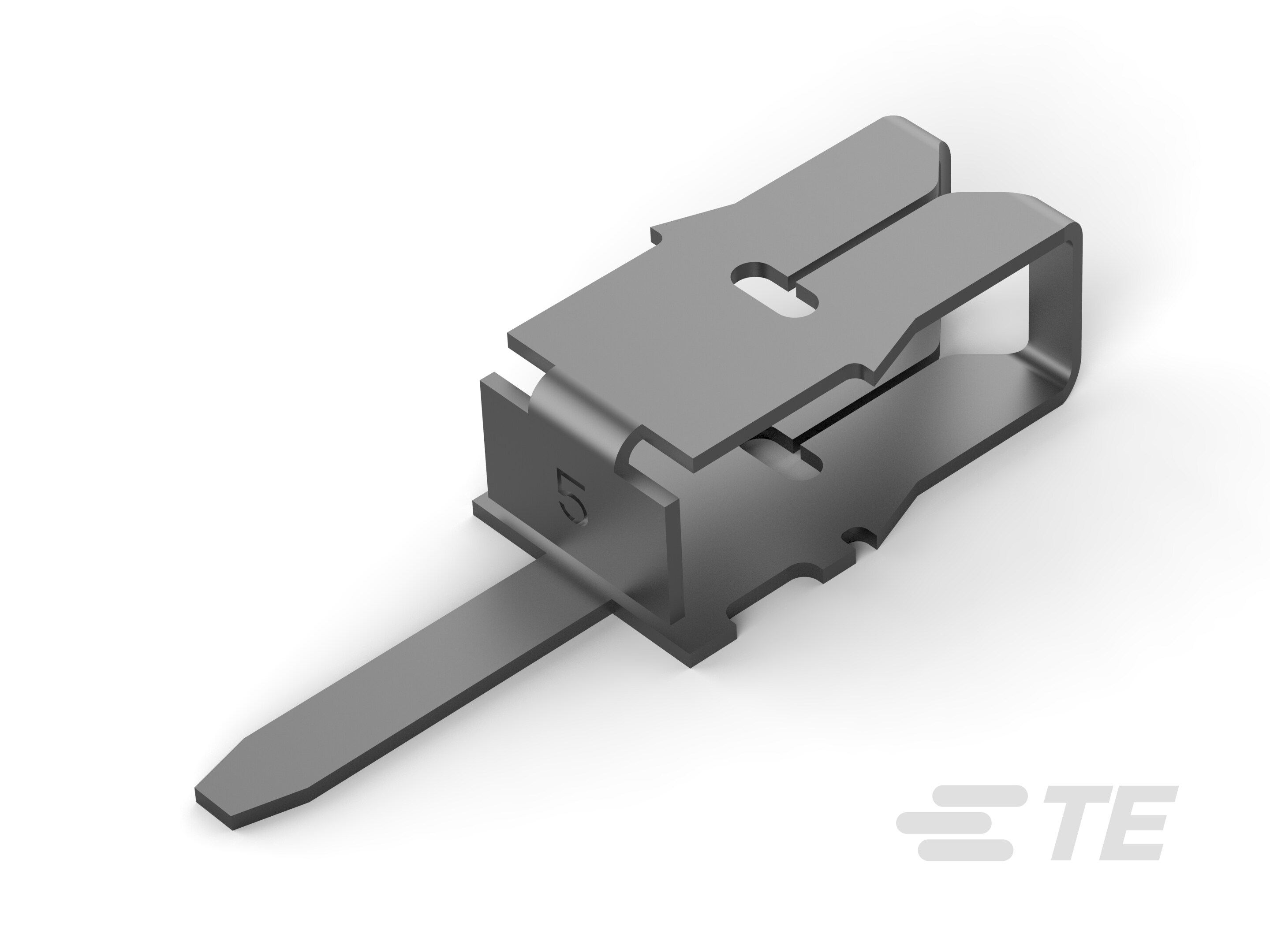

漆包线端子类型 : 焊柱
-
对接公端宽度 : 1.3 mm [ .051 in ]
-
对接公端厚度 : .25 mm [ .01 in ]
-
端子底板材料 : 镍
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 凹点
尺寸
-
电磁线尺寸 (AWG): 31 – 28
-
电磁线尺寸 (mm): .23 – .32
-
材料厚度（电磁线侧） : .25 mm [ .01 in ]
-
产品长度 : 13.72 mm [ .54 in ]
-
端子高度 : 7.62 mm [ .3 in ]
使用环境
-
工作温度范围 : -65 – 150 °C [ -85 – 302 °F ]
识别标记
-
标识号 : 5
行业标准
-
与机构/标准产品兼容 : RU（UL 部件认证）
包装特性
-
封装数量 : 13000
-
封装方法 : Reel, 卷/箱
