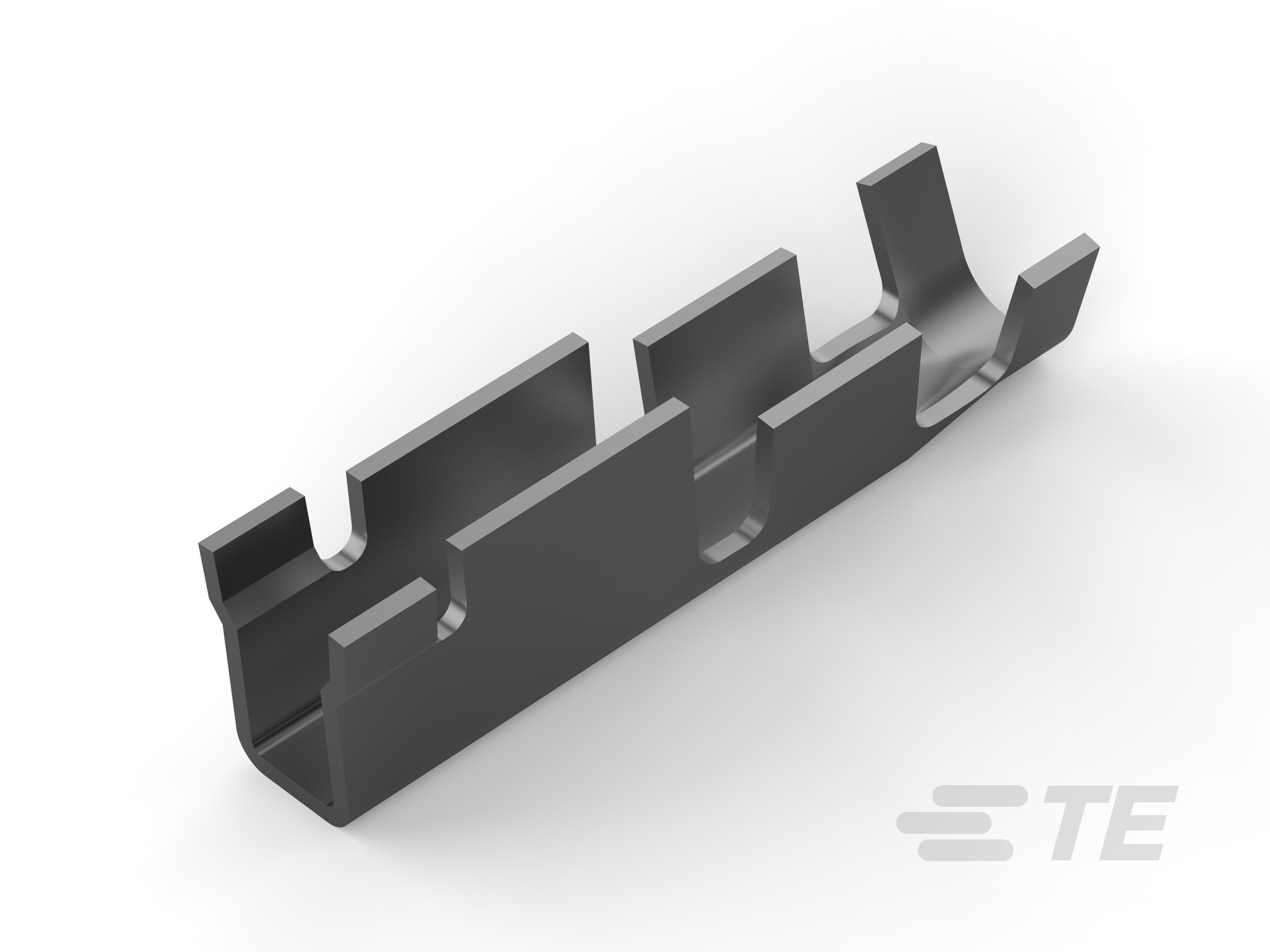

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 支持种类 : 绝缘支撑

  • 线缆类型 : 引线

主体特性

  • 电镀材料 :

接触件特性

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 插针直径 : 2.29 mm [ .09 in ]

  • 端子方向 : 直式

端接特性

  • 端接方法 : 压接

  • 压接区域长度 : 3.56 mm [ .14 in ]

机械附件

  • 带导线绝缘 : 带有

壳体特性

  • 壳体保持力 : 标准

尺寸

  • 端子高度 : 4.57 mm [ .18 in ]

  • 电线绝缘直径(最大值) : 2.62 mm [ .103 in ]

  • 电线绝缘直径 : 1.5 – 2.62 mm [ .059 – .103 in ]

  • Wire Size (mm²): .82 – 1.31

  • 引线尺寸 (mm²): .82 – 1.3

  • 引线尺寸 (AWG): 18 – 16

  • 材料厚度 : .406 mm [ .016 in ]

  • 材料厚度(电磁线侧) : .406 mm [ .016 in ]

  • 总长 : 17.02 mm [ .67 in ]

包装特性

  • 封装方法 :

  • 封装数量 : 17000

其他

  • 注释 : 其他性能要求适用。, 咨询 TE 产品工程部以获取详细信息。
