特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

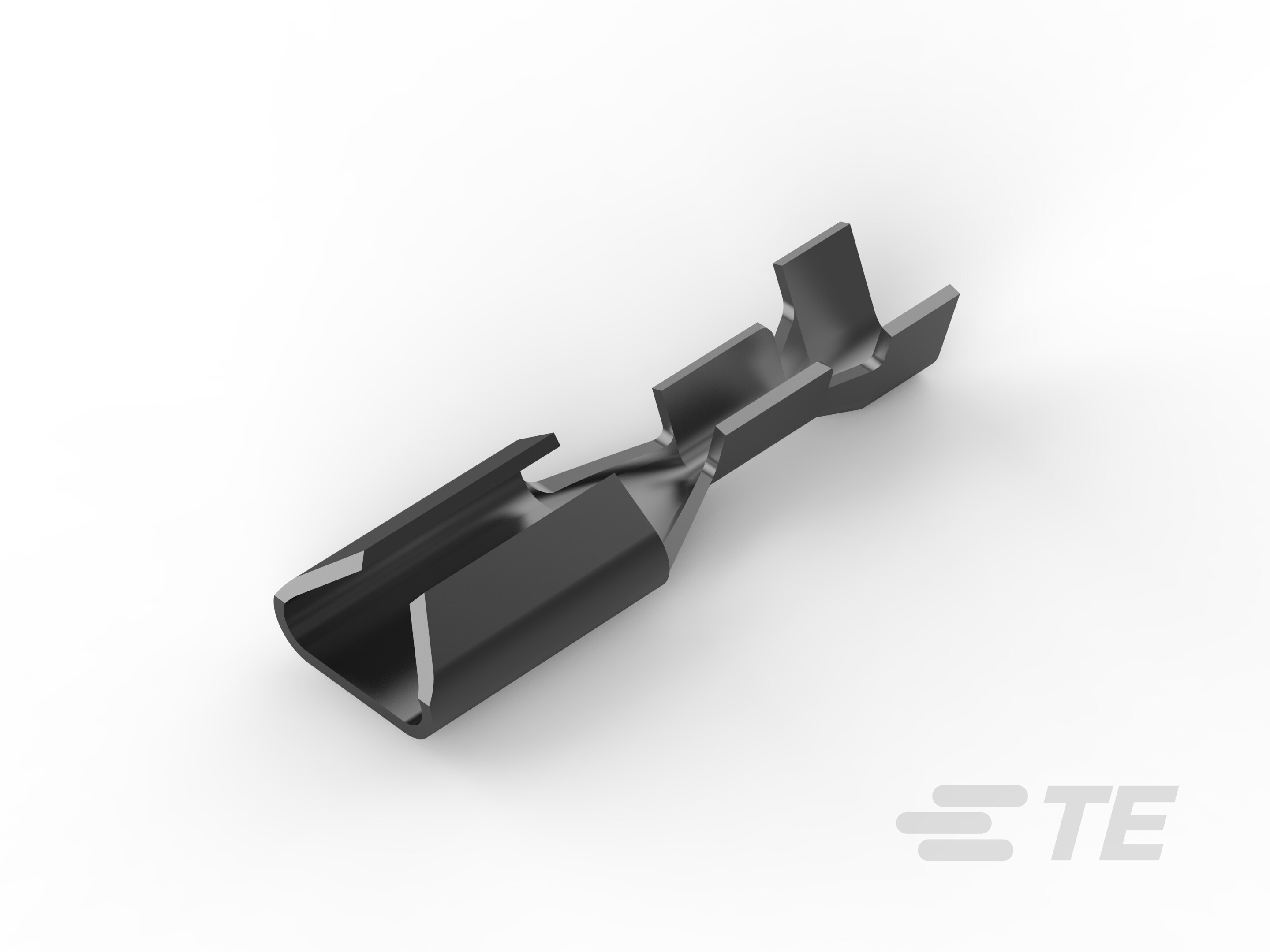

产品类型特性

  • 电线切断 :

  • 端接到 : 印刷电路板

  • 支持种类 : 开式压线筒

结构特性

  • 螺钉孔 :

  • 端子角度 : 直式

主体特性

  • 电镀材料 :

接触件特性

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 端子方向 : 直式

  • 端子电镀材料 :

端接特性

  • 端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • PCB Hole Diameter : 3.3 mm [ .065 in ]

  • 电线绝缘直径(最大值) : 1.9 mm [ .075 in ]

  • Wire Size (mm²): .05 – .4

  • 母端材料厚度 : .25 mm [ .01 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

包装特性

  • 封装方法 :

  • 封装数量 : 20000

其他

  • 注释 : 外部的两个凹点(高度 0.25 [.010])。, 需要应用机器的压接模具。
