特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 开式压线筒

  • 线缆类型 : 常规导线

  • Insulated : No

  • 支持种类 : 绝缘支撑

  • 螺钉尺寸 : 8, M4

  • 形状代码 : RING-001

结构特性

  • 孔数 : 1

  • 端子角度 : 直式

主体特性

  • 电镀材料 :

  • 电镀厚度 : 1.01 µm [ 40 µin ]

接触件特性

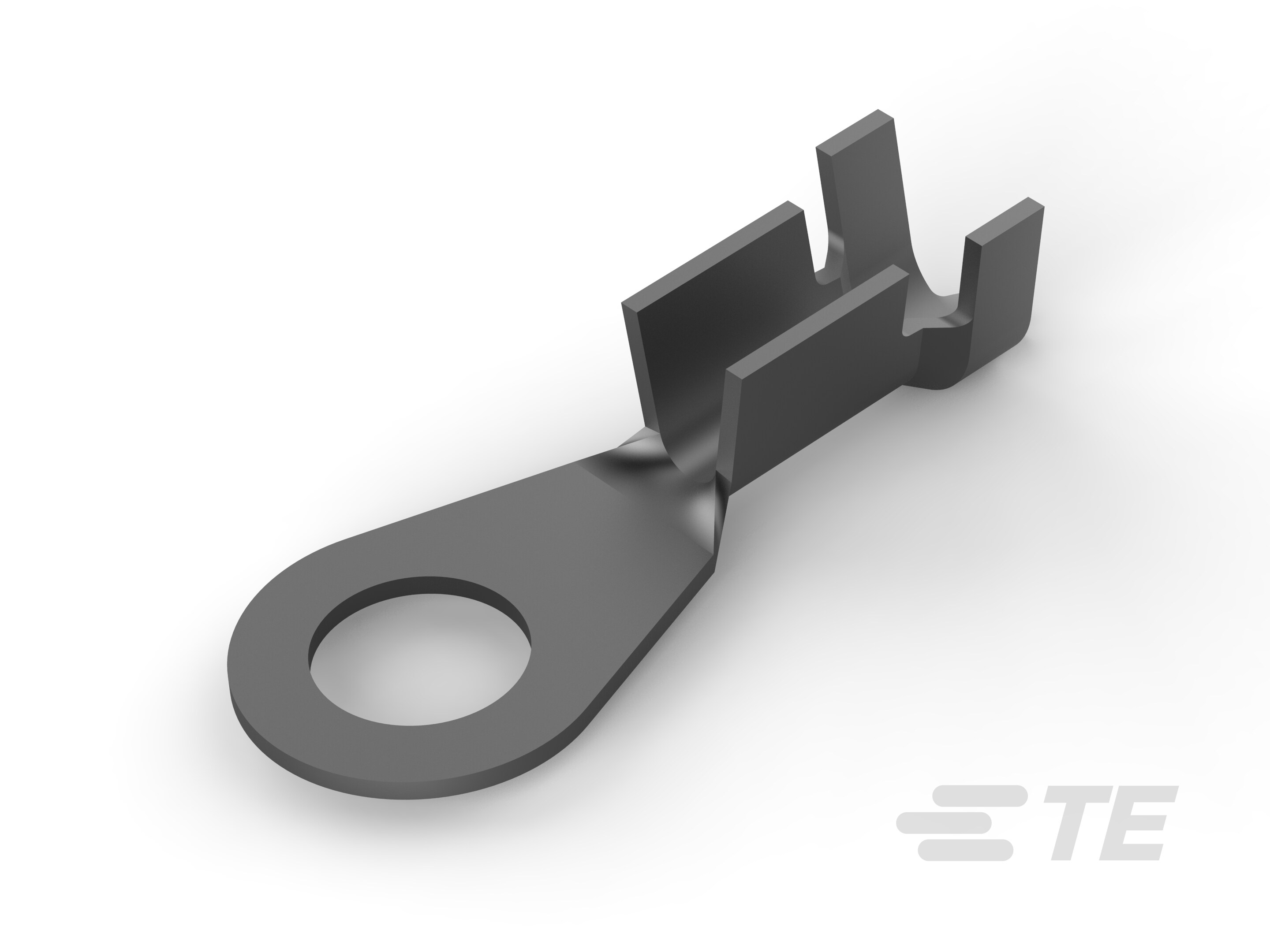

  • 端子和接头种类 : Ring Tongue

  • 端子类型 : 环形端子

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 螺钉直径 (mm): 4.17, 4.34

  • 螺钉直径 (in): .164

  • 舌厚 : .46 mm [ .018 in ]

  • Wire Size (mm²): .8 – 2.08

  • 电线绝缘直径(最大值) : 3.56 mm [ .139908 in ]

  • 电线绝缘直径 : 2.54 – 3.56 mm [ .1 – .14 in ]

  • 电线尺寸 (CMA): 1624 – 4106

  • 压线筒内径 (mm): 1.65, 3.04

  • 压线筒内径 (in): .065, .12

  • 材料厚度 : .46 mm [ .018 in ]

  • 总长 : 18.64 mm [ .732552 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 卷, 卷

  • 封装数量 : 12000

产品合规性
