特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

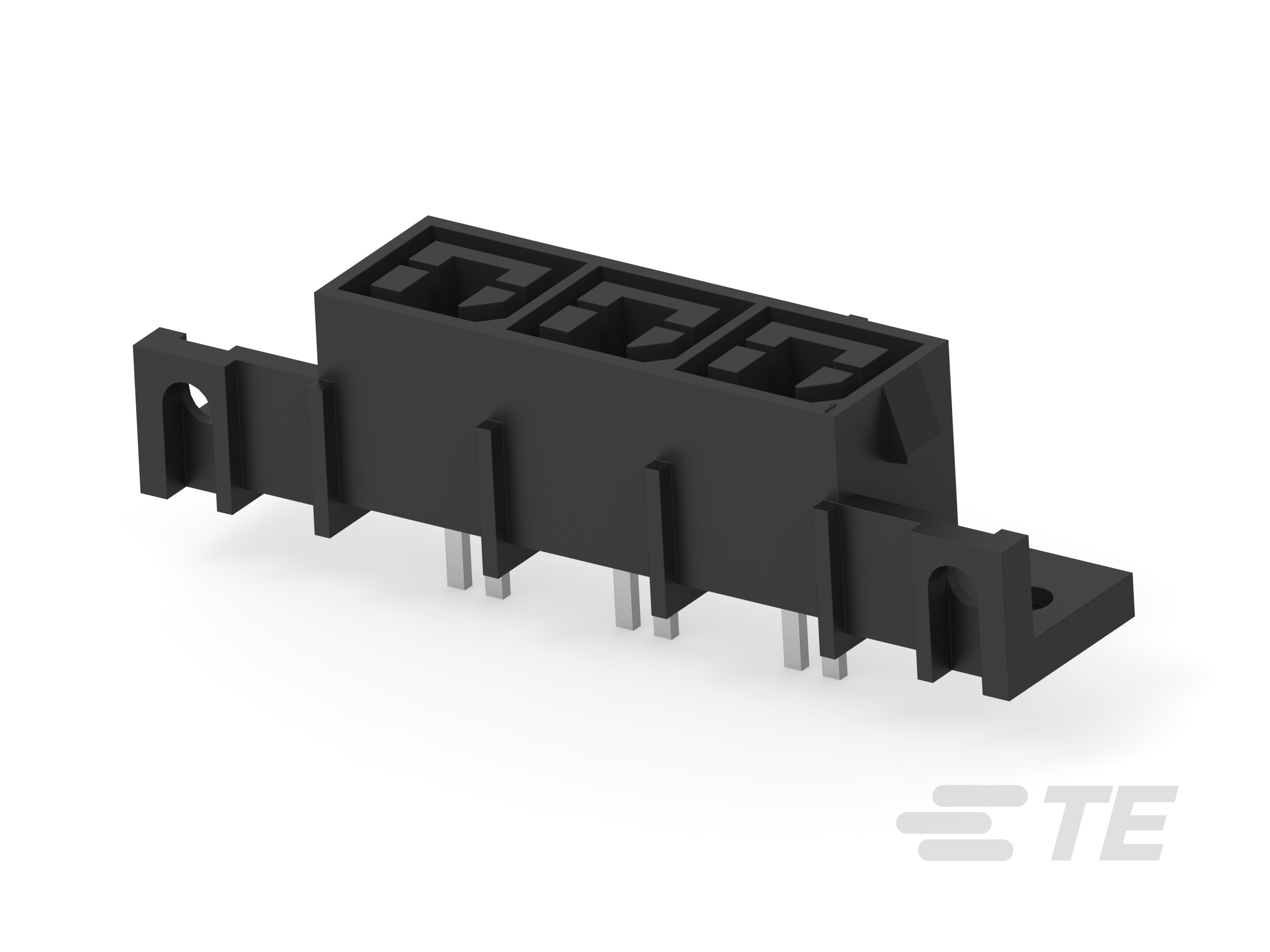

  • 产品类型 : 连接器组件

  • 壳体类型 : 母端, 母端

  • Connector System : 线到板

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插针/插座

结构特性

  • Number of Positions : 3

  • PCB 安装方向 : 垂直

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): 35

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : 3.81 µm [ 150 µin ]

  • 端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 端子设计 : 双梁

  • 端子布局 : 直插式

端接特性

  • 线缆尺寸 (AWG): 6 – 20

  • PCB 板端接方法 : 通孔 - 焊接

  • 电线类型 : 绞线

  • 端接柱体/尾部长度 : 4.9 mm [ .1929 in ]

机械附件

  • PCB 安装固定类型 : 安装耳

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定类型 : 锁闩

  • 接合固定 : 带有

壳体特性

  • Centerline (Pitch) : 11.18 mm [ .44 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚苯硫醚 (PPS)

尺寸

  • 长度 : 57.912 mm [ 2.28 in ]

  • 高度 : 12.7 mm [ .5 in ]

  • 宽度 : 19.3 mm [ .76 in ]

  • PCB 厚度(建议) : 1.57 – 3.18 mm [ .062 – .125 in ]

使用环境

  • 工组温度范围 : 0 – 105 °C [ 32 – 221 °F ]

  • 密封状态 : 不密封

操作/应用

  • Circuit Application : Power

行业标准

  • 经 VDE 测试 :

  • CSA 等级 : 已认证

  • CSA 文件号 : LR 7189

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

包装特性

  • 封装方法 :

  • 封装数量 : 100

其他

  • 适用于 : 公端
