产品类型特性

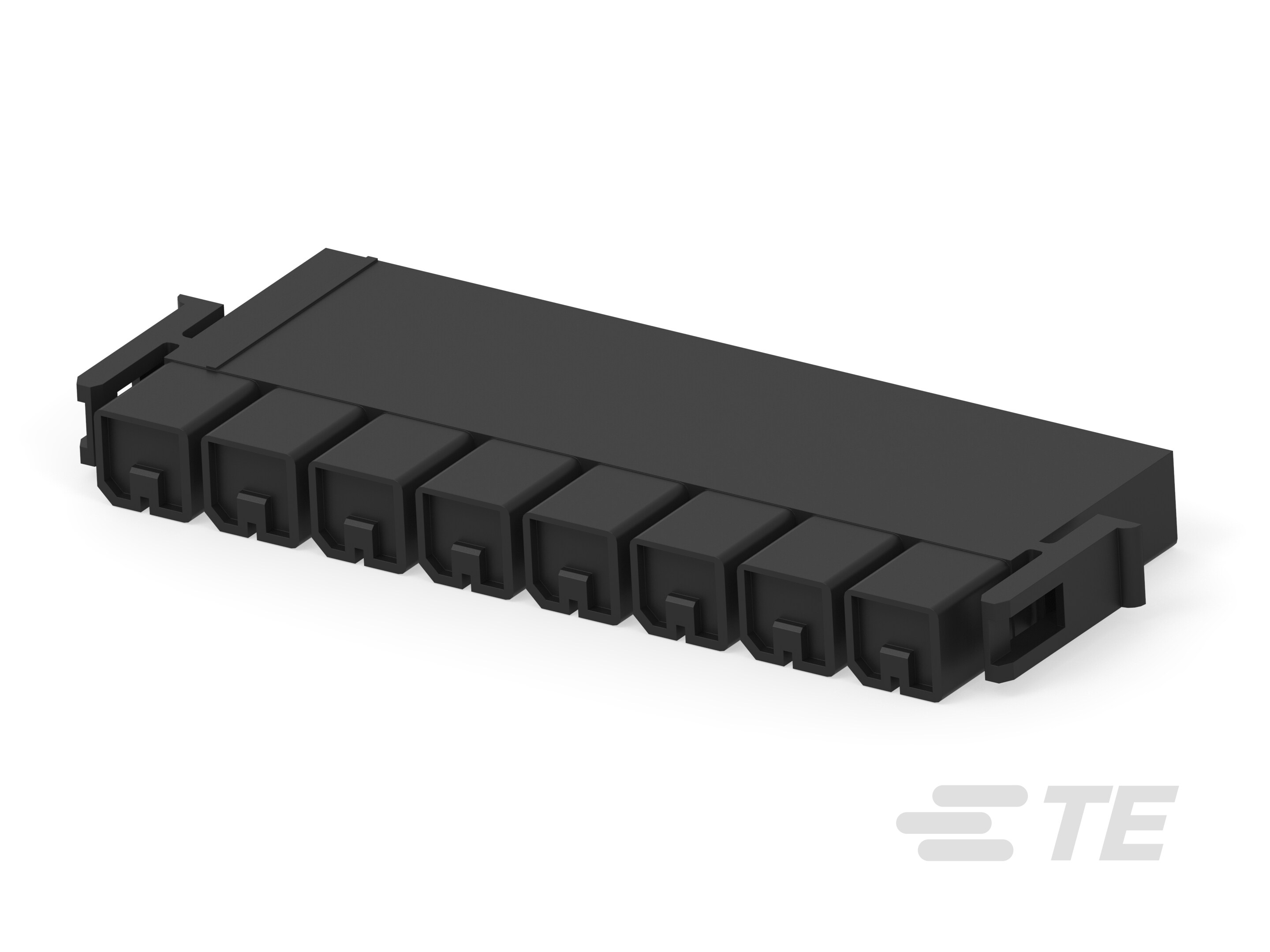

  • 产品类型 : 护套

  • 壳体类型 : 插头

  • Connector System : 线到板

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插针/插座

结构特性

  • Number of Positions : 8

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): 35

  • 端子设计 : 双梁

端接特性

  • 线缆尺寸 (AWG): 18 – 10

  • 线缆尺寸 (mm²): .811 – 6.11

  • 线缆尺寸 (CMA): 1600.53 – 12066.13

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

壳体特性

  • Centerline (Pitch) : 11.18 mm [ .44 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚碳酸酯, 聚碳酸酯

尺寸

  • 长度 : 97.54 mm [ 3.84 in ]

  • 高度 : 9.4 mm [ .37 in ]

  • 导线绝缘直径范围 : 1.016 – 25.908 mm [ .04 – 1.02 in ]

  • 宽度 : 36.58 mm [ 1.44 in ]

使用环境

  • 工组温度范围 : 0 – 105 °C [ 32 – 221 °F ]

  • 密封状态 : 不密封

操作/应用

  • Circuit Application : Power

行业标准

  • 经 VDE 测试 :

  • CSA 文件号 : LR 7189

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

  • CSA 等级 : 已认证

包装特性

  • 封装方法 : 零散零件
