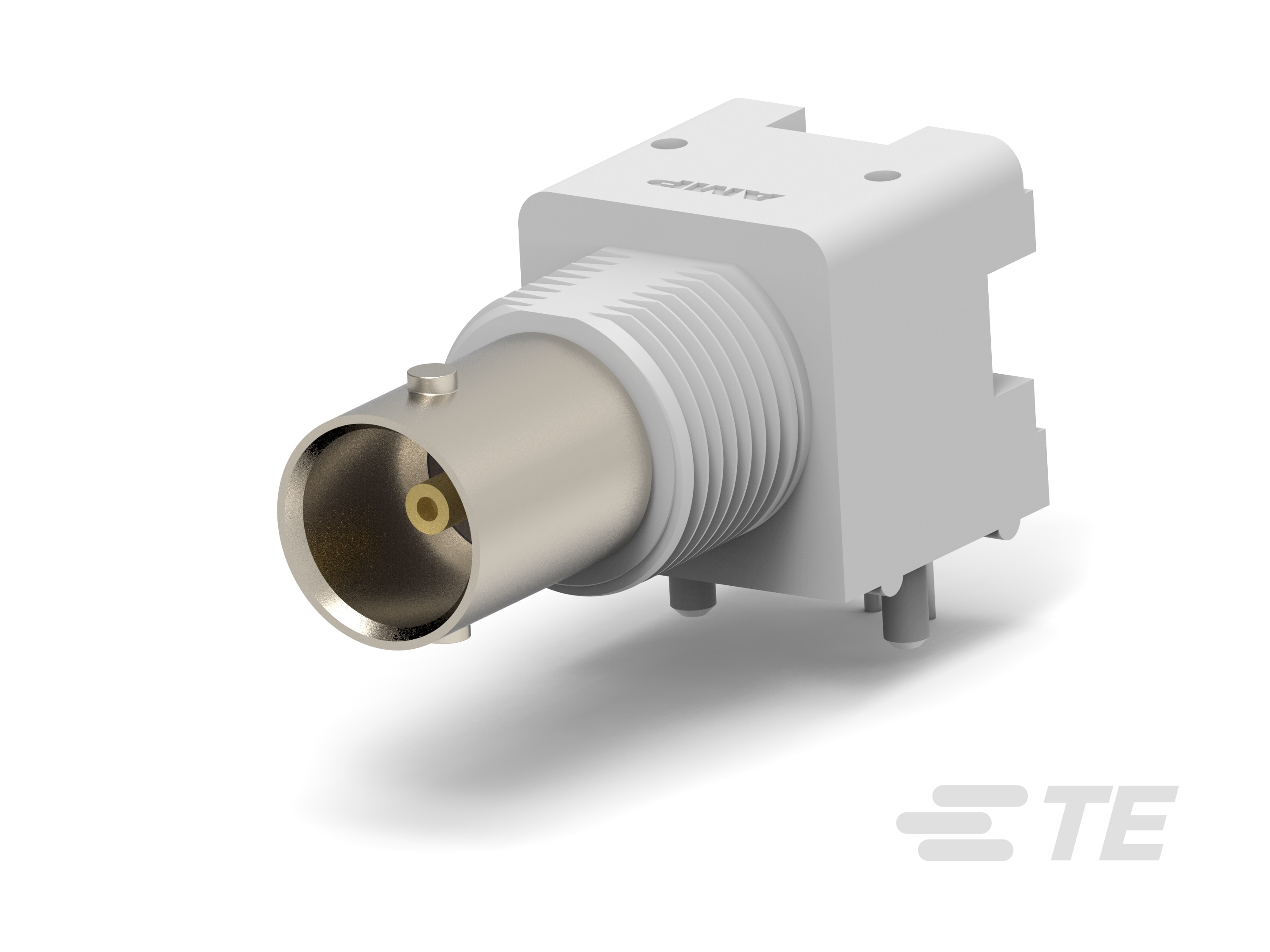

产品类型特性

  • 连接器接口 : BNC

  • 连接器种类 : 插座

  • Connector System : 缆到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口配置 : 单端口

  • Number of Positions : 1

  • PCB 安装方向 : 直角

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 75

主体特性

  • 主体材料 : 聚酯 PBT

  • 主体电镀材料 :

  • 主体绝缘 : 不带

接触件特性

  • 中心端子电镀材料 :

  • 中心端子材料 : 铍铜合金

  • 中心端子电镀厚度 (µin): 30

端接特性

  • 印刷电路板端接方法 : 通孔

机械附件

  • PCB 安装固定类型 : 压具柱体

  • 面板安装特性类型 : 锁紧垫圈和螺母

  • PCB 安装固定 : 带有

  • 耦合机制 : 卡口

  • 连接器安装类型 : Panel

  • 吸附方法 : 机械

  • 制动器 : 带有

  • 面板安装方式 : 后部安装

壳体特性

  • 壳体颜色 : 土黄色

尺寸

  • 插接外直径(近似值) : 14.529 mm [ .572 in ]

  • PCB 上方高度 : 15.88 mm [ .625 in ]

  • PCB 尾部长度 : 4.11 mm [ .162 in ]

  • 安装柱长度 : 3.48 mm [ .137 in ]

使用环境

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • 工作频率 (GHz): 2

包装特性

  • 封装方法 : Tray

其他

  • 电介质材料 : 聚甲基戊烯

  • 等级 : 商业
