特性

产品  描述

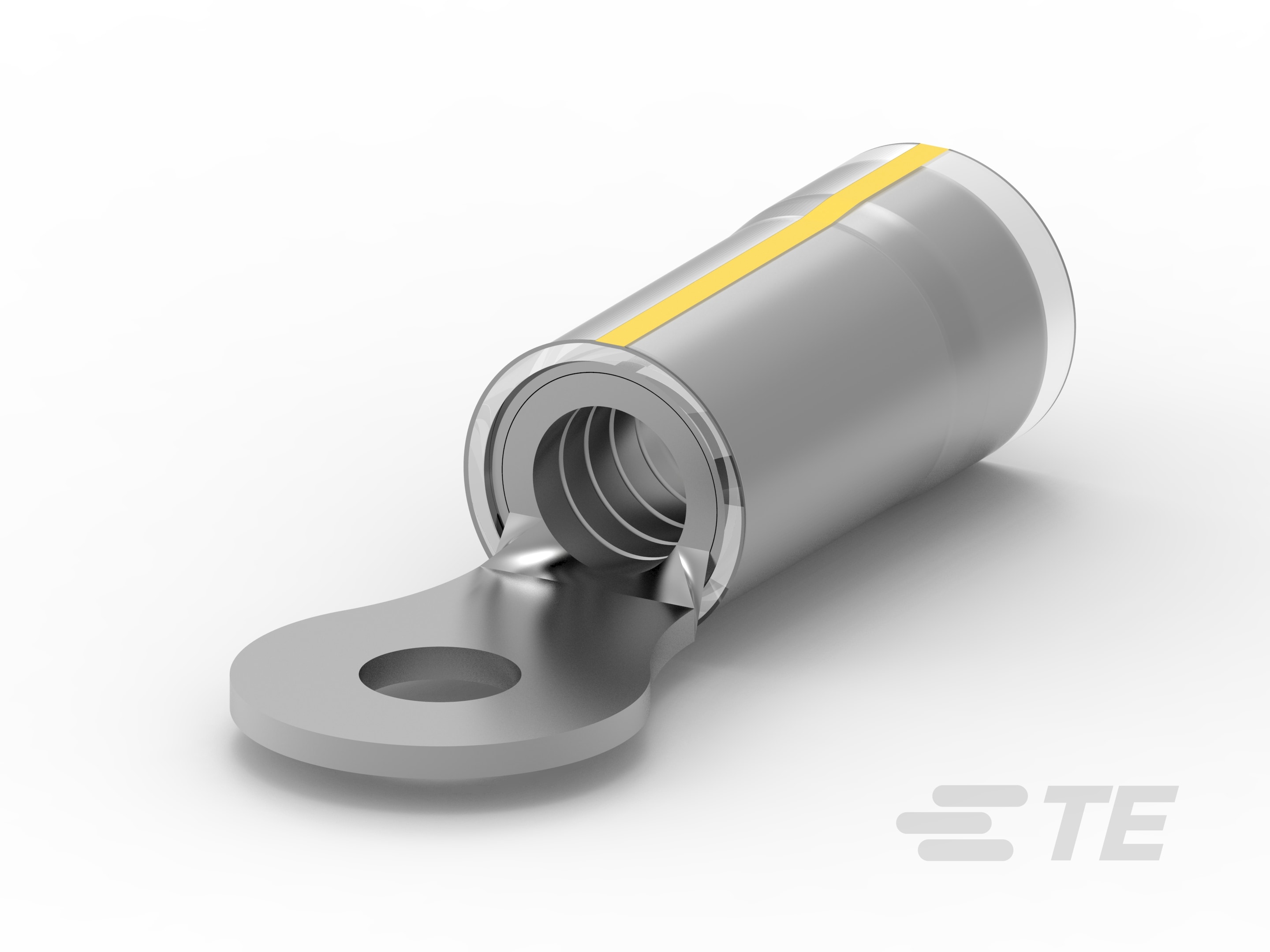

预绝缘 Diamond Grip 防辐射/150 C 环形/叉形 查看全部 PIDG RADIATION REST/150 C RINGS/SPADES (41)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 闭式压线筒

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

  • 螺钉尺寸 : 8, M4

  • 线缆组合 : 绞线

结构特性

  • 孔数 : 1

  • 端子角度 : 直式

主体特性

  • 电镀材料 : 锡铅

  • 绝缘套管材料 : PVF2

  • 条纹颜色 : 黄色

  • 电镀厚度 (µm): 2.54

  • 绝缘支撑套管材料 :

  • 绝缘套管颜色 : 土黄色

  • 绝缘材料 : PVF2

  • 绝缘类型 : 预绝缘

接触件特性

  • 端子类型 : 环形端子

  • 端子方向 : 直式

  • 军用部件级别 : I 级

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 螺钉直径 : 4.34 mm [ .171 in ]

  • 舌厚 : 1.07 mm [ .042 in ]

  • Wire Size (mm²): 3 – 6

  • 电线绝缘直径(最大值) : 5.84 mm [ .23 in ]

  • 电线尺寸 (CMA): 5180 – 13100

  • 压线筒内径 : 5.96 mm [ .235 in ]

  • 材料厚度 : .99 mm [ .039 in ]

  • 总长 : 27.5 mm [ 1.083 in ]

  • 压线筒内径(最小值) : 5.96 mm [ .235 in ]

使用环境

  • 工组温度范围 (°C): 150

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 活块

  • 封装数量 : 500

其他

  • 压线筒颜色 : 土黄色

  • 注释 : Brazed 主体
