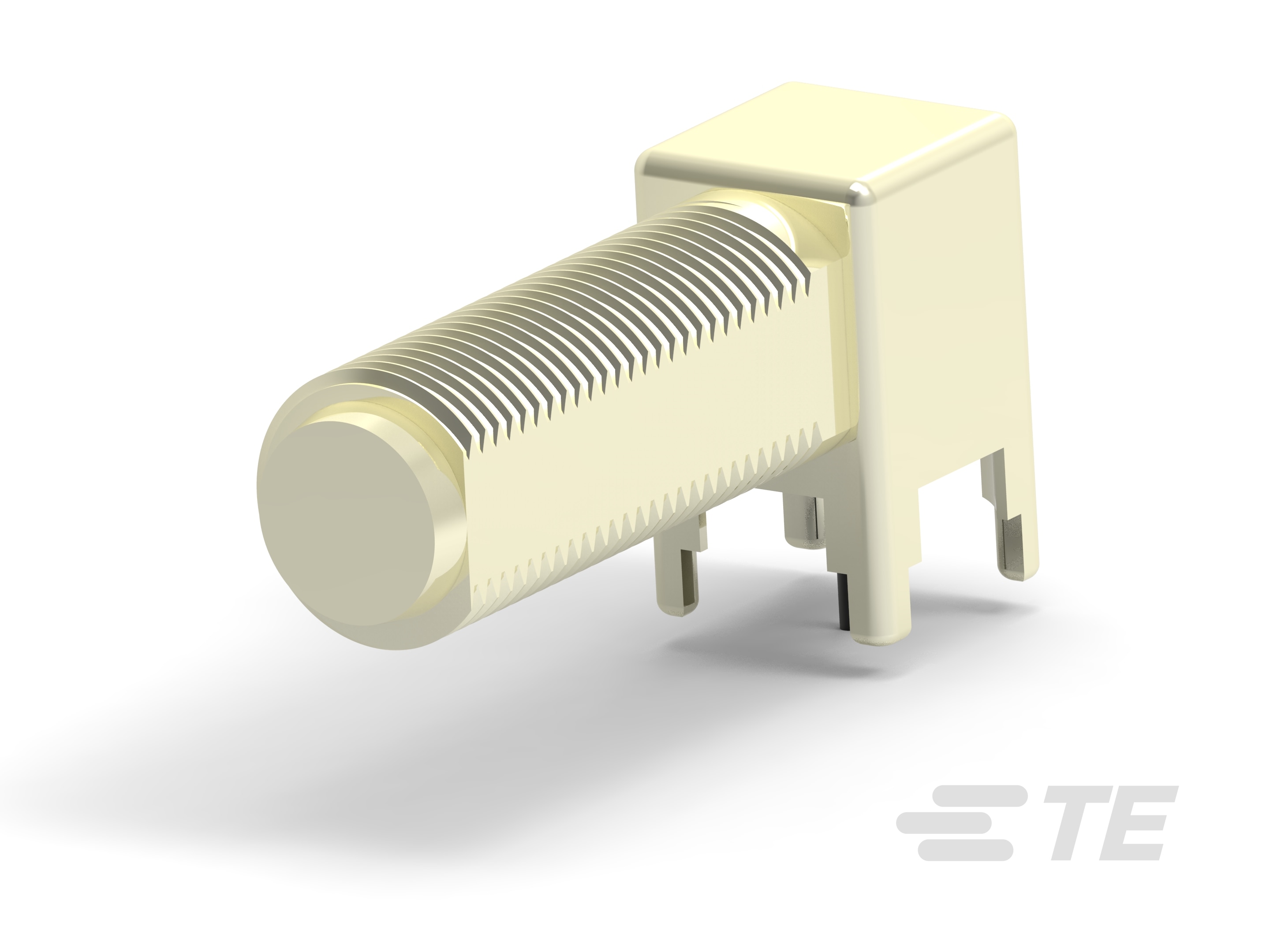

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器接口 : F 系列

  • 连接器种类 : 插座

  • Connector System : 线到面板, 线到面板, 缆到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口配置 : 单端口

  • Number of Positions : 1

  • PCB 安装方向 : 直角

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 主体材料 : 锌合金

  • 主体电镀材料 : 铜打底镀镍

接触件特性

  • 中心端子电镀材料 : 镀锡铜

  • 中心端子材料 : 磷青铜

端接特性

  • PCB 板端接方法 : 表面贴装

机械附件

  • 耦合机制 : 螺纹

  • 连接器安装类型 : 板安装

  • 吸附方法 : 机械

  • 制动器 : 不带

尺寸

  • PCB 上方高度 : 11 mm [ .433 in ]

  • PCB 尾部长度 : 6.7 mm [ .263 in ]

使用环境

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • 工作频率 (GHz): 2

包装特性

  • 封装数量 : 1

  • 封装方法 : Box

其他

  • 电介质材料 : TPX

  • 注释 : 扩展型
