产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

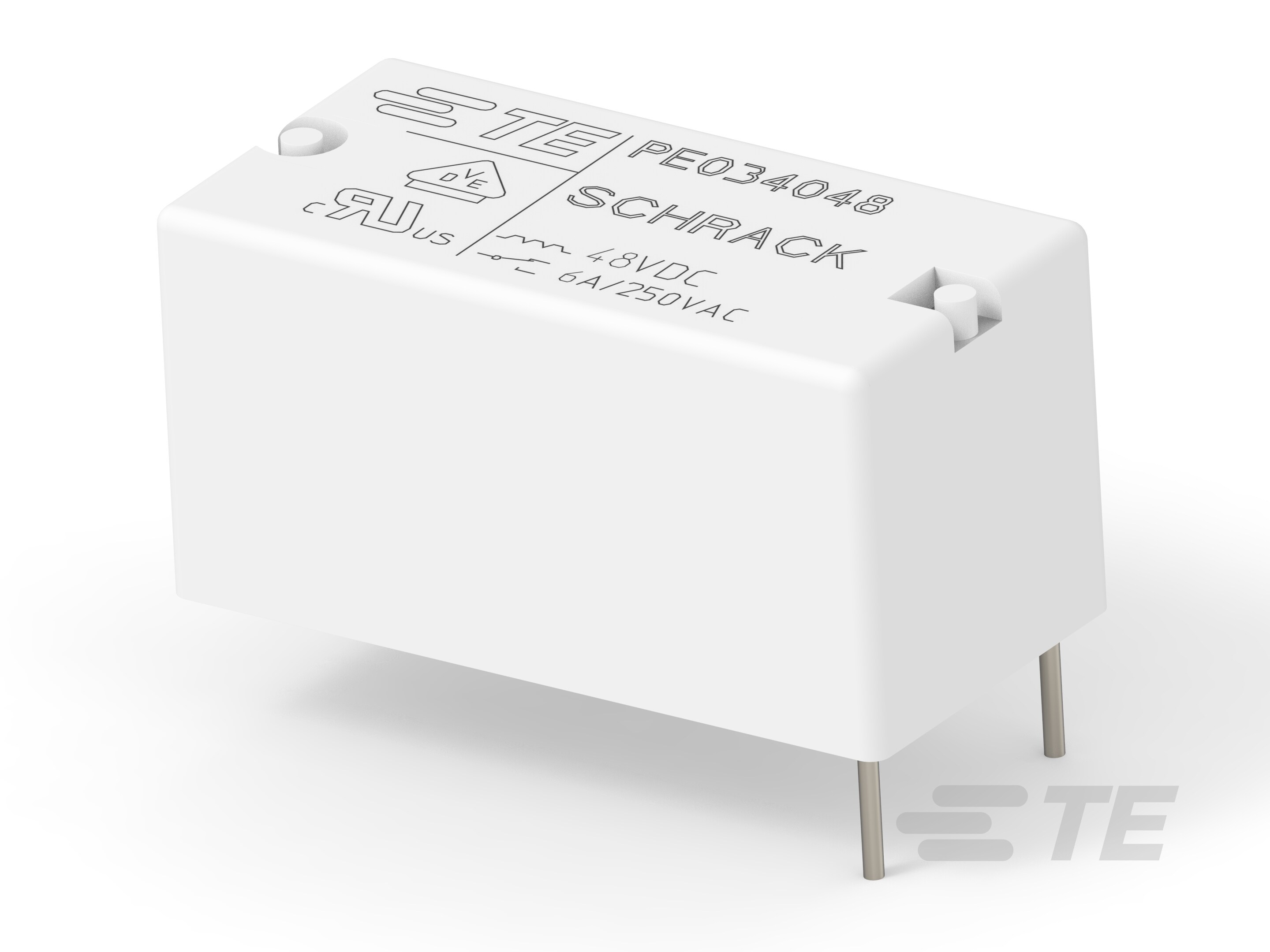

  • 功率继电器类型 : 标准

电气特征

  • 端子极限断开电流 (A): 5

  • 线圈励磁系统 : 单稳态、直流

  • 线圈功率额定值类 (mW): 200 – 300

  • 线圈功率额定值(直流) (mW): 210

  • 线圈电阻 (Ω): 10970

  • 线圈电压额定值 (VDC): 48

  • 端子开关电压(最大值) (VAC): 400

  • 端子电压额定值 (VAC): 250

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

  • 端子极限连续电流 (A): 5

  • 端子和线圈间绝缘漏电 : 4 mm [ .157 in ]

  • 端子极限关合电流 (A): 5

  • 绝缘初始电阻 (MΩ): 10000000

  • 绝缘漏电类 (mm): 3 – 5.5

  • 端子极限短时电流 (A): 5

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 线圈/端子间绝缘初始电介质类 (V): 3500 – 4000

主体特性

  • 重量 : 5 g [ .1764 oz ]

  • 绝缘特性 : 继电器基极 PTI250 的跟踪指数

接触件特性

  • 端子排列方式 : 1 Form A (NO)

  • 端子电流类 (A): 5 – 10, 16

  • Contact Current Rating (Max) (A): 5

  • 端子材料 : AgNi90/10

  • 端子极数 : 1

  • 端子类型 : PCB-THT

机械附件

  • 继电器安装类型 : 印刷电路板

尺寸

  • 宽度类(机械) (mm): 8 – 10

  • 长度 : 20 mm [ .787 in ]

  • 绝缘间隙类 (mm): 2.5 – 4

  • 宽度 : 10 mm [ .394 in ]

  • 端子和线圈间绝缘间隙 : 3.2 mm [ .126 in ]

  • 高度类(机械) (mm): 9 – 10

  • 高度 : 10 mm [ .394 in ]

  • 长度类(机械) (mm): 16 – 20

使用环境

  • 环境保护类别 : RTII

  • 环境温度类 (°C): 70 – 85

  • 环境温度(最大值) : 85 °C [ 185 °F ]

包装特性

  • 封装方法 : Carton, Tube

产品合规性
