产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

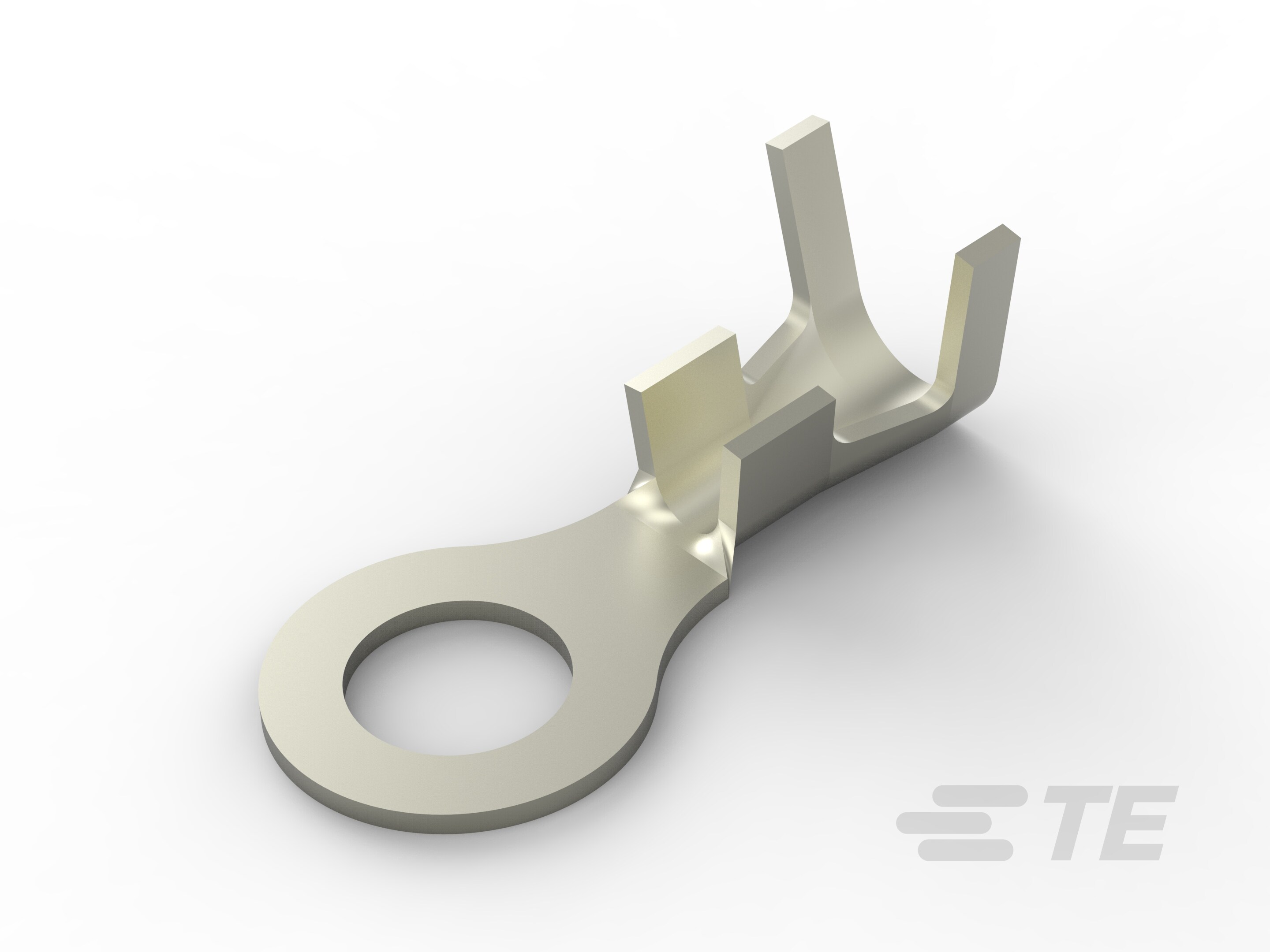

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 8, M4

  • 可密封 :

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : 圆形/椭圆形

  • 端子特性 : 修剪

结构特性

  • 孔数 : 1

主体特性

  • 产品重量 (g): .354

接触件特性

  • 端子基材 :

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 :

  • 端子底板材料 :

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .3 – 8

  • 线径 (CMA): 640 – 1624

  • 螺钉直径 : 4.34 mm [ .171 in ]

  • 舌厚 : .51 mm [ .02 in ]

  • 产品长度 : 16.26 mm [ .64 in ]

  • 压线筒内径 (mm): 1.77, 3.42

  • 压线筒内径 (in): .07, .135

  • 兼容的绝缘直径(最大值) : 4.32 mm [ .17 in ]

  • 兼容的绝缘直径范围 : 3.05 – 4.32 mm [ .12 – .17 in ]

  • 兼容的绝缘直径(最小值) (in): .12

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 250 °C [ -40 – 482 °F ]

操作/应用

  • 与电线基础材料兼容 :

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 9000

  • 封装方法 : 带/卷
