文档

产品图纸

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 开式压线筒

  • 线缆类型 : 常规导线

  • Insulated : No

  • 支持种类 : 绝缘支撑

  • 螺钉尺寸 : 5/16

  • 压线筒种类 : 标准

  • 端子特性 : 修剪

  • 形状代码 : RING-032

结构特性

  • 孔数 : 1

  • 端子角度 : 直式

主体特性

  • 电镀材料 : 无镀层, 锡

  • 单件重量 (g): 1.018

  • 检查插槽 :

接触件特性

  • 端子和接头种类 : Ring Tongue

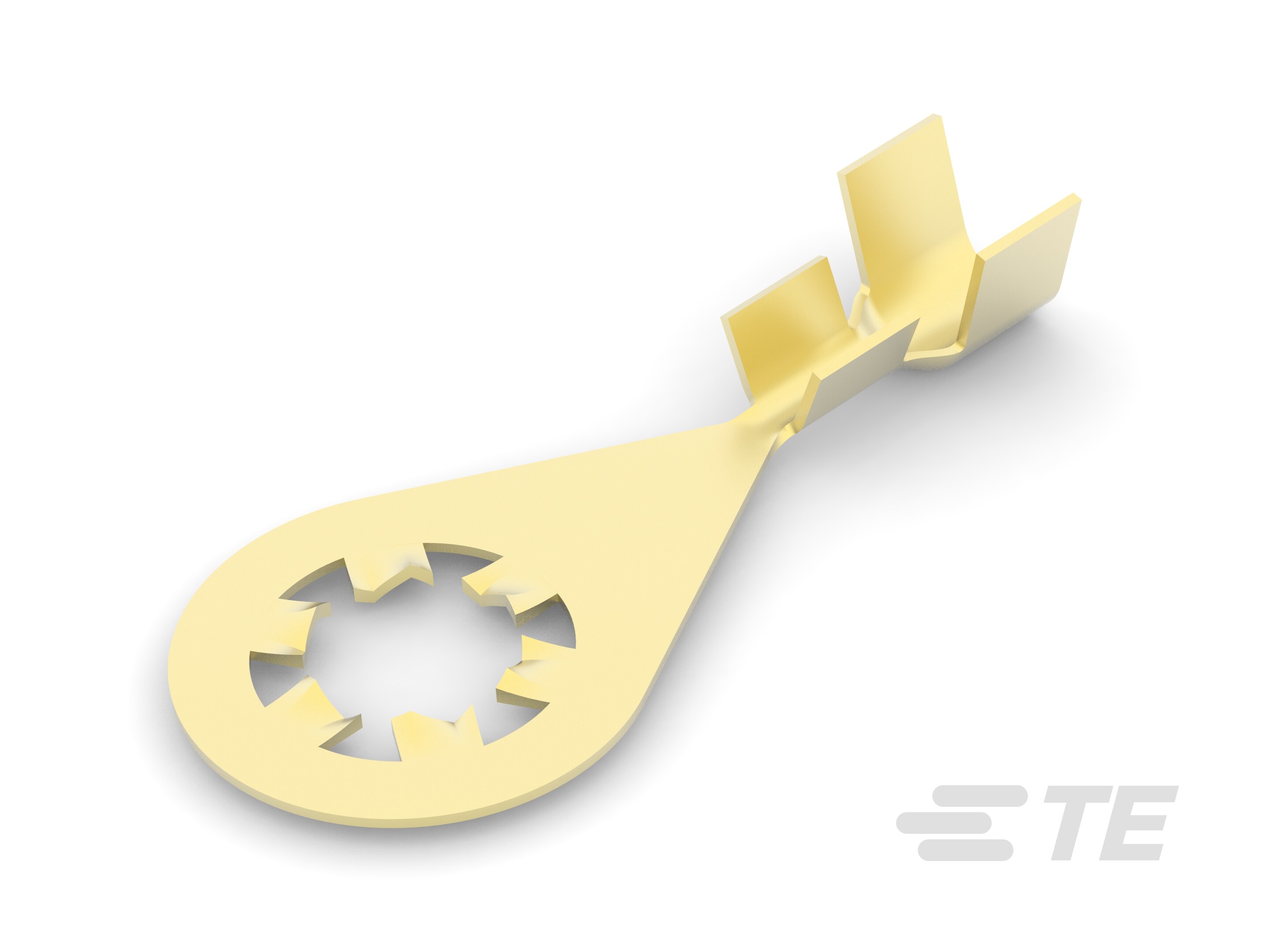

  • 端子类型 : 环形端子

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 螺钉直径 : 5.3 mm [ .209 in ]

  • 舌厚 : .6 mm [ .023 in ]

  • Wire Size (mm²): 1 – 2.5

  • 电线绝缘直径(最大值) : 2.9 mm [ .114 in ]

  • 电线绝缘直径 : 2.1 – 2.9 mm [ .083 – .114 in ]

  • 电线尺寸 (CMA): 2048 – 5178

  • 压线筒内径 (mm): 1.7, 2.6

  • 压线筒内径 (in): .066, .102

  • 材料厚度 : .6 mm [ .024 in ]

  • 总长 : 26.2 mm [ 1.031 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 剥线

产品合规性
