产品规格
- 应用规格 ENG_SS_114-2080_O.pdf 英文版本
- S_114-2080_O.tif 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-

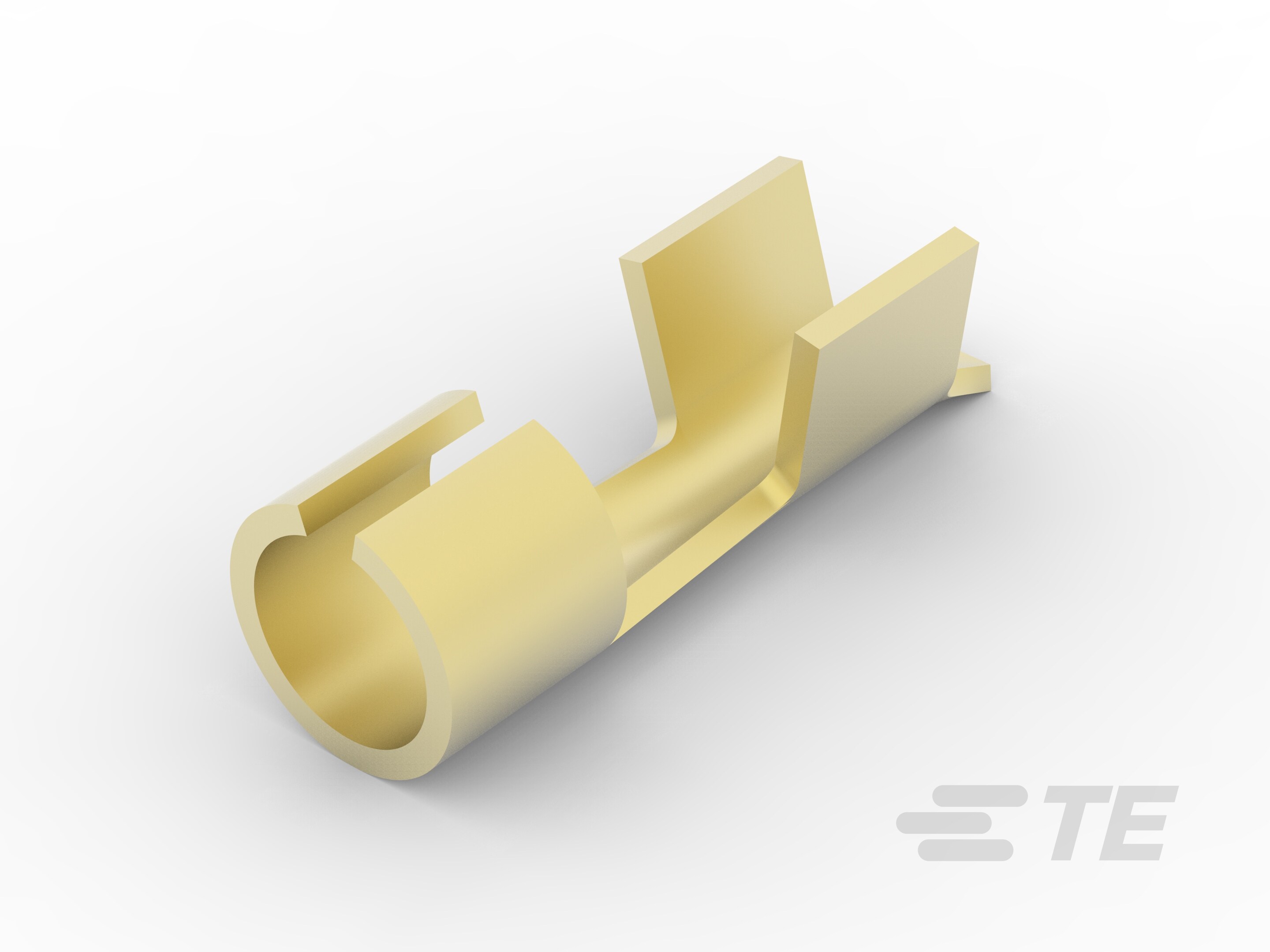

压接导线端子类型 : 母端
-
接合插针直径 : 3.02 mm [ .119 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 20 – 18
-
线径 (mm²): .5 – .8
-
线径 (CMA): 1021 – 1624
-
压线筒内径 : 1.65 mm [ .065 in ]
-
端子材料厚度 : .4 mm [ .016 in ]
-
产品总长度 : 9.53 mm [ .375 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]
包装特性
-
封装数量 : 15000
-
封装方法 : Reel
