文档

产品图纸

机构认证

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

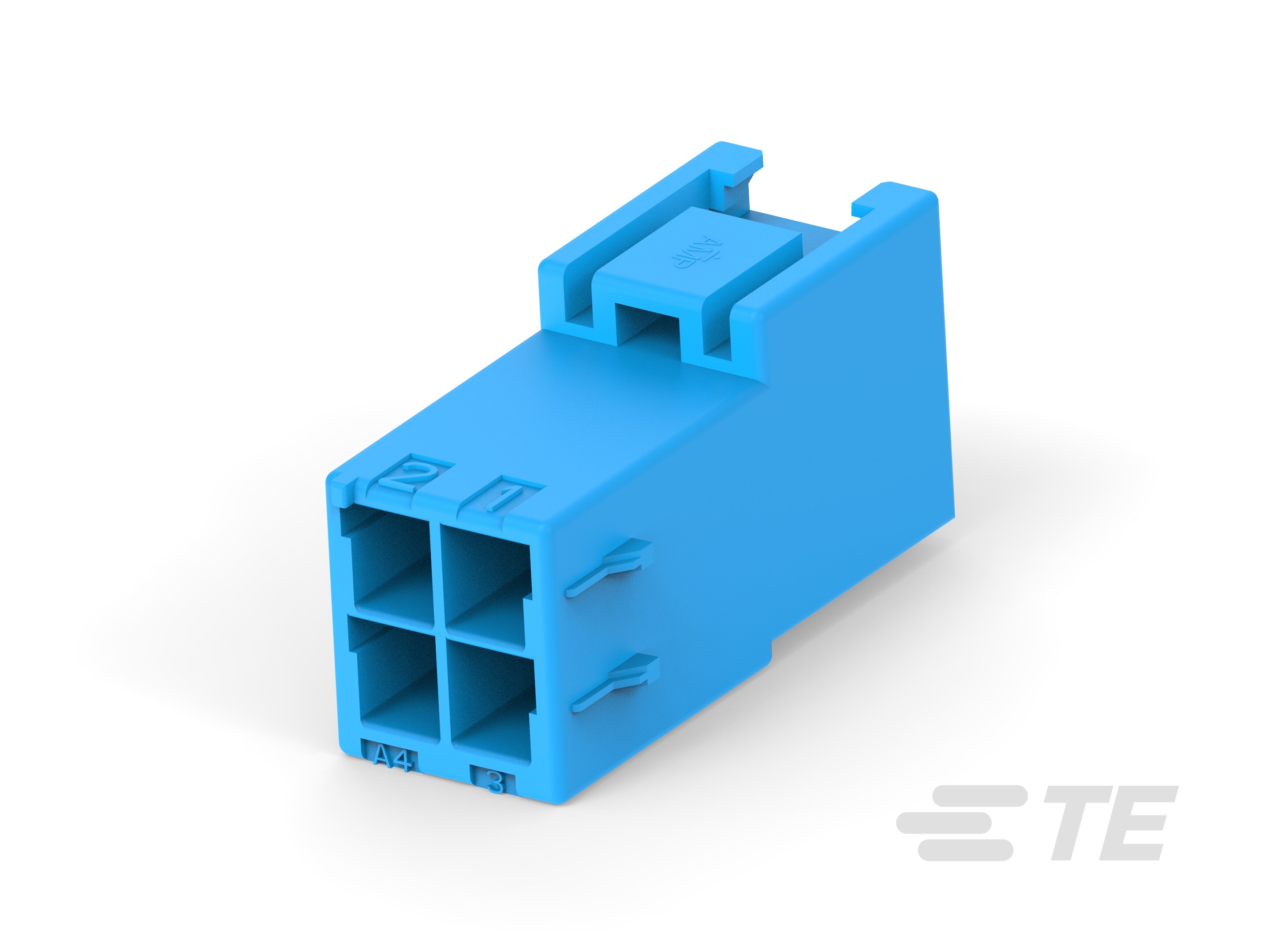

  • 产品类型 : 连接器

  • 壳体类型 : 母端, 母端

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 公端

结构特性

  • Number of Positions : 4

  • 电源针数量 : 4

  • 信号针数量 : 0

  • 行数 : 2

  • 行间距 : .181 mm [ 4.6 in ]

电气特征

  • 工作电压 (VAC): 300

接触件特性

  • 端子保持力 : Without

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : Panel

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黄色

  • 外壳材料 : PA 66

使用环境

  • 工组温度范围 : -30 – 65 °C [ -22 – 149 °F ]

  • 密封状态 : 不密封

操作/应用

  • Circuit Application : Power

行业标准

  • 灼热丝额定值 : 根据 IEC 60335-1 版本 06/2001 为 GWT 750°C(无火焰)

产品合规性
