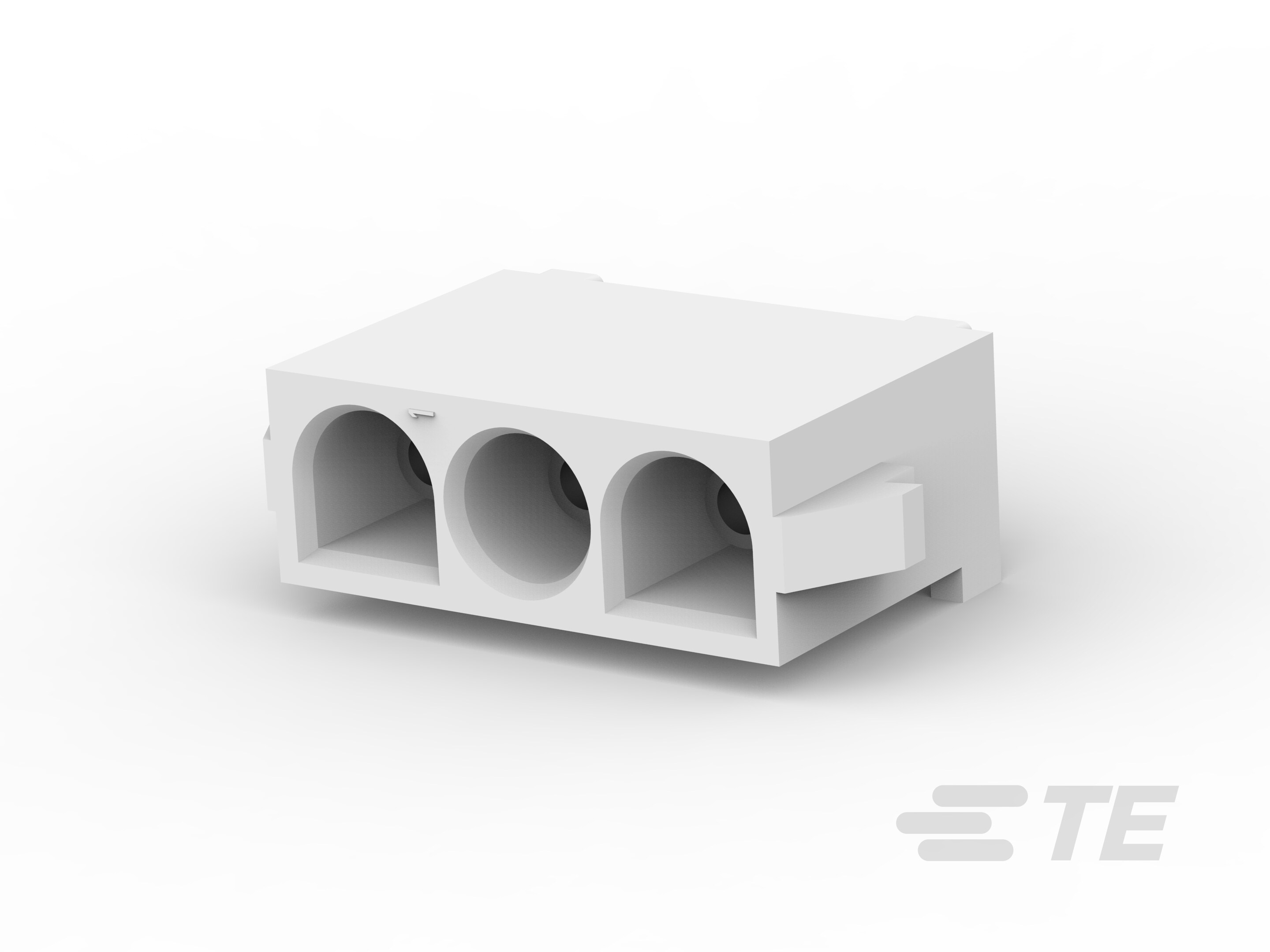

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 公端

  • 壳体类型 : 插头

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插针

结构特性

  • Number of Positions : 3

  • PCB 安装方向 : 垂直

  • 电源针数量 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • Contact Current Rating (Max) (A): 12, 19

  • 端子保持力 : Without

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : 3.81 – 5.08 µm [ 150 – 200 µin ]

  • 端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子布局  直插式

  • 多端子类型 : 不带

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 端接柱体/尾部长度 : 3.18 mm [ .125 in ]

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • 应力消除 : 不带

  • 接合对准 : 带有

  • 接合对准类型  极化

  • 接合固定类型 : Positive Lock

  • 接合固定 : 带有

壳体特性

  • Centerline (Pitch) : 6.35 mm [ .25 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 白色

  • 外壳材料 : 尼龙

尺寸

  • 长度 (mm): 20.32

  • 高度 (mm): 13.97

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 宽度 (mm): 7.62

  • 绝缘直径(最大值) (mm): 5.08

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application : Power

  • 组件集成特性 : 不带

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 经 VDE 测试 :

  • CSA 等级 : 已认证

  • CSA 文件号 : LR7189

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • 机构/标准号码 : E28476

包装特性

  • 封装方法 : 袋/盒

  • 封装数量 : 100

其他

  • 适用于 : 与插头护套插接(使用插针端子)
