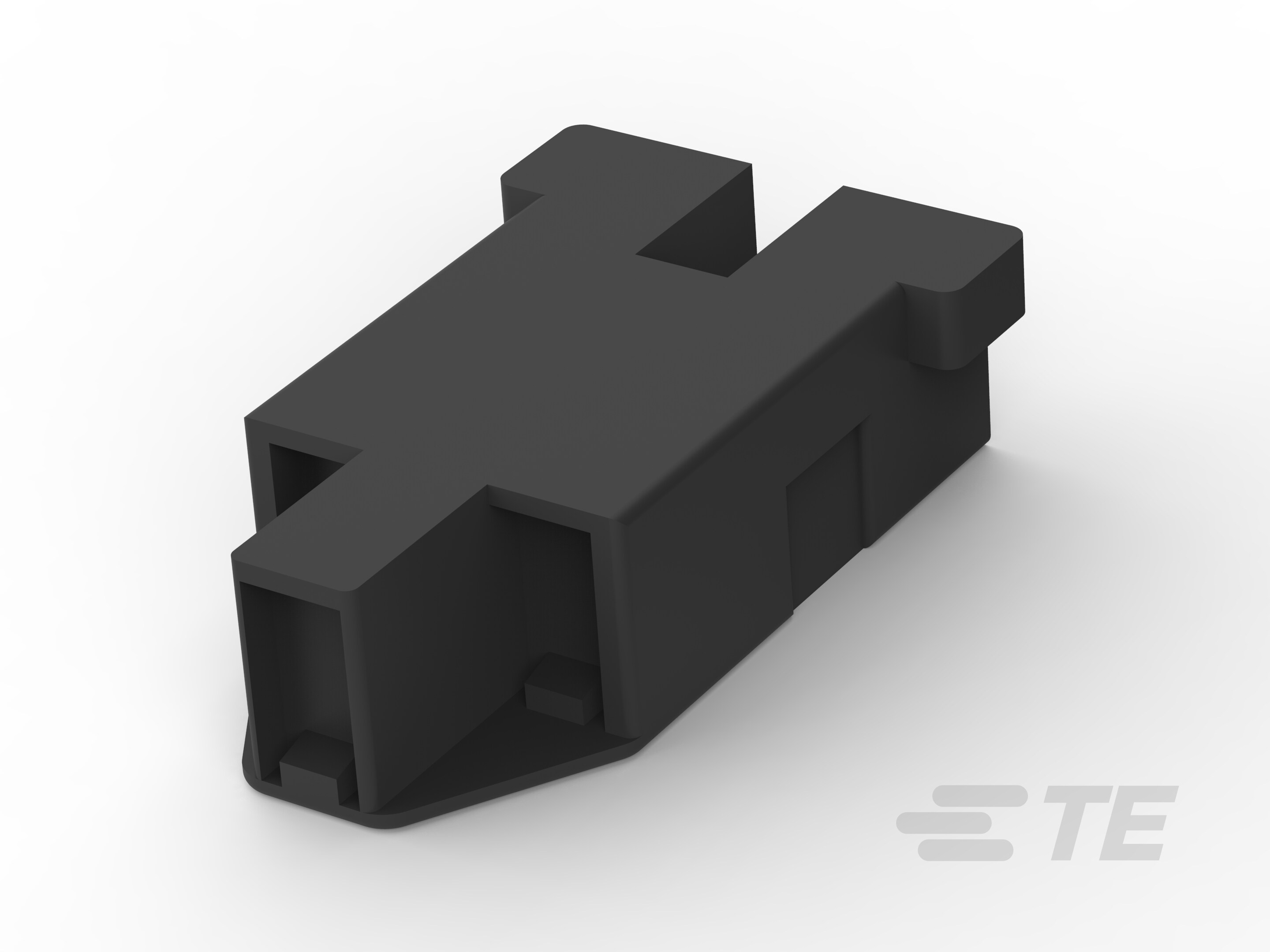

316293-2
3 Circuits, PBT GF, 22 – 15 AWG Wire Size, .32 – 1.65 mm² Wire Size, -20 – 150 °C [-4 – 302 °F], Cluster Blocks
316293-2
3 Circuits, PBT GF, 22 – 15 AWG Wire Size, .32 – 1.65 mm² Wire Size, -20 – 150 °C [-4 – 302 °F], Cluster Blocks
- TE 内部编号 316293-2
- TE 内部产品描述 DURABLE TYPE PBT FROM HYDROLYS
-
电路数 : 3
-
主要产品材料 : PBT GF
-
线径 (AWG): 22 – 15
-
线径 (mm²): .32 – 1.65
-
工作温度范围 : -20 – 150 °C [ -4 – 302 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_316293-2_F.pdf 3D
- 下载查看 ENG_CVM_CVM_316293-2_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_316293-2_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_316293-2_F.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 S_114-5215_F.tif 英文版本
- S_114-5215_F.pdf 英文版本
- 产品规格 JPN_SS_108-5494_E.pdf 日语
- 合格检测报告 S_501-5212_O.tif 英文版本
- S_501-5212_O.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
与分离式电线类型兼容 : 引线
结构特性
-
电路数 : 3
主体特性
-
主要产品颜色 : 黑色
-
主要产品材料 : PBT GF
接触件特性
-
接合插针直径 : 3.18 mm [ .125 in ]
机械附件
-
安装直径 : 13.5 mm [ .53 in ]
-
接头排安装配置 : 1 前进 - 2 后退
尺寸
-
产品长度 : 40.6 mm [ 1.59 in ]
-
线径 (AWG): 22 – 15
-
线径 (mm²): .32 – 1.65
使用环境
-
工作温度范围 : -20 – 150 °C [ -4 – 302 °F ]
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Bag
-
封装数量 : 200
