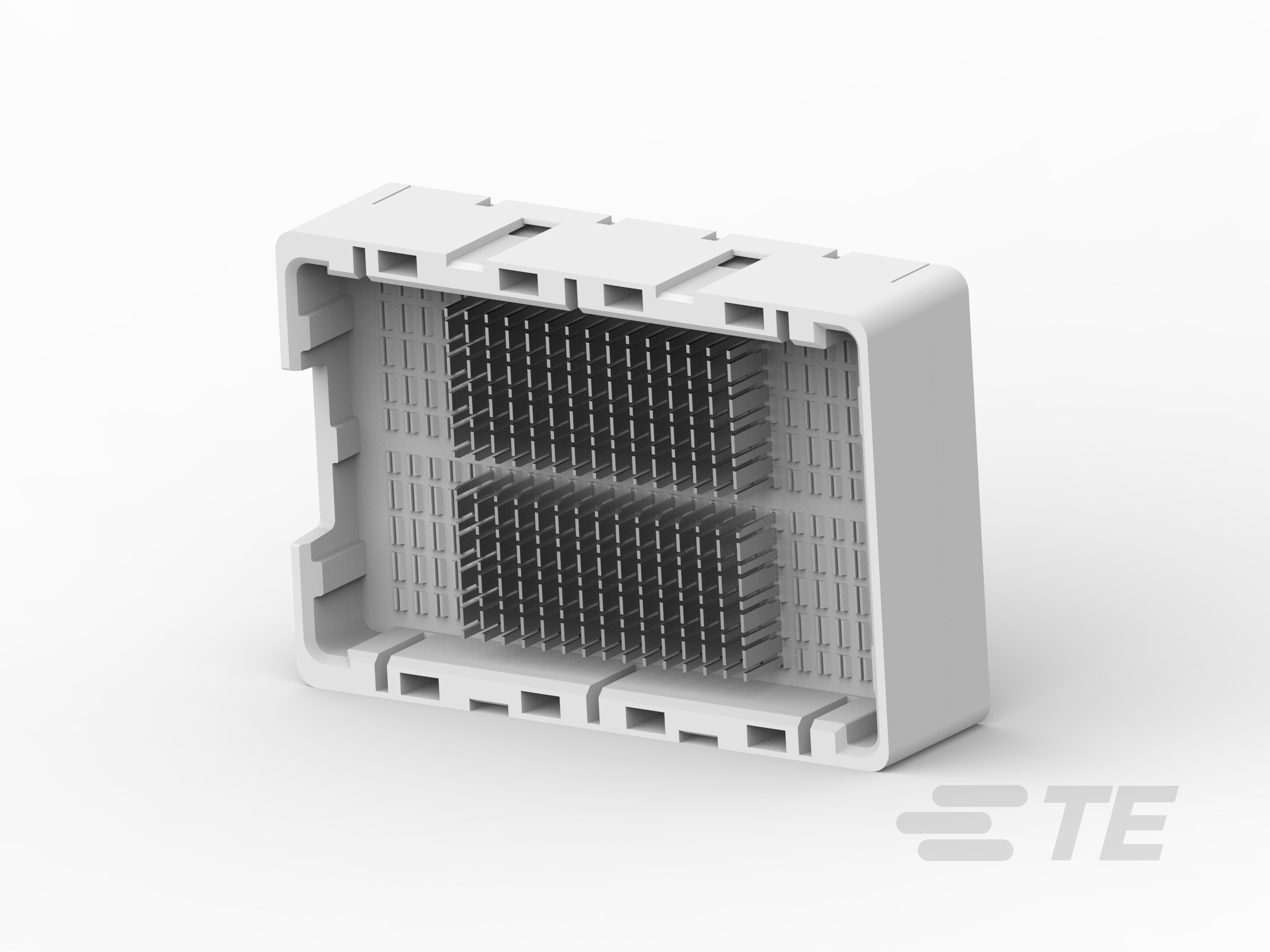

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器组件类型 : PCB 安装接头

  • Connector System : 板对板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 连接器类型 : 连接器组件

结构特性

  • Number of Positions : 120

  • 板对板配置 : 夹层

电气特征

  • 绝缘电阻 (VAC): 120

接触件特性

  • 端子接触部电镀材料 :

  • 端子接触部电镀厚度 : .76 µm [ 30 µin ]

  • Contact Current Rating (Max) (A): 1

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化, 极化

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) : 1.29 mm [ .051 in ]

尺寸

  • PCB 厚度(建议) (in): .76

使用环境

  • 工组温度范围 : 0 – 100 °C [ 32 – 212 °F ]

操作/应用

  • 拾放盖 : 带有

  • Circuit Application : Signal

包装特性

  • 封装方法 : 包装

产品合规性
