该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

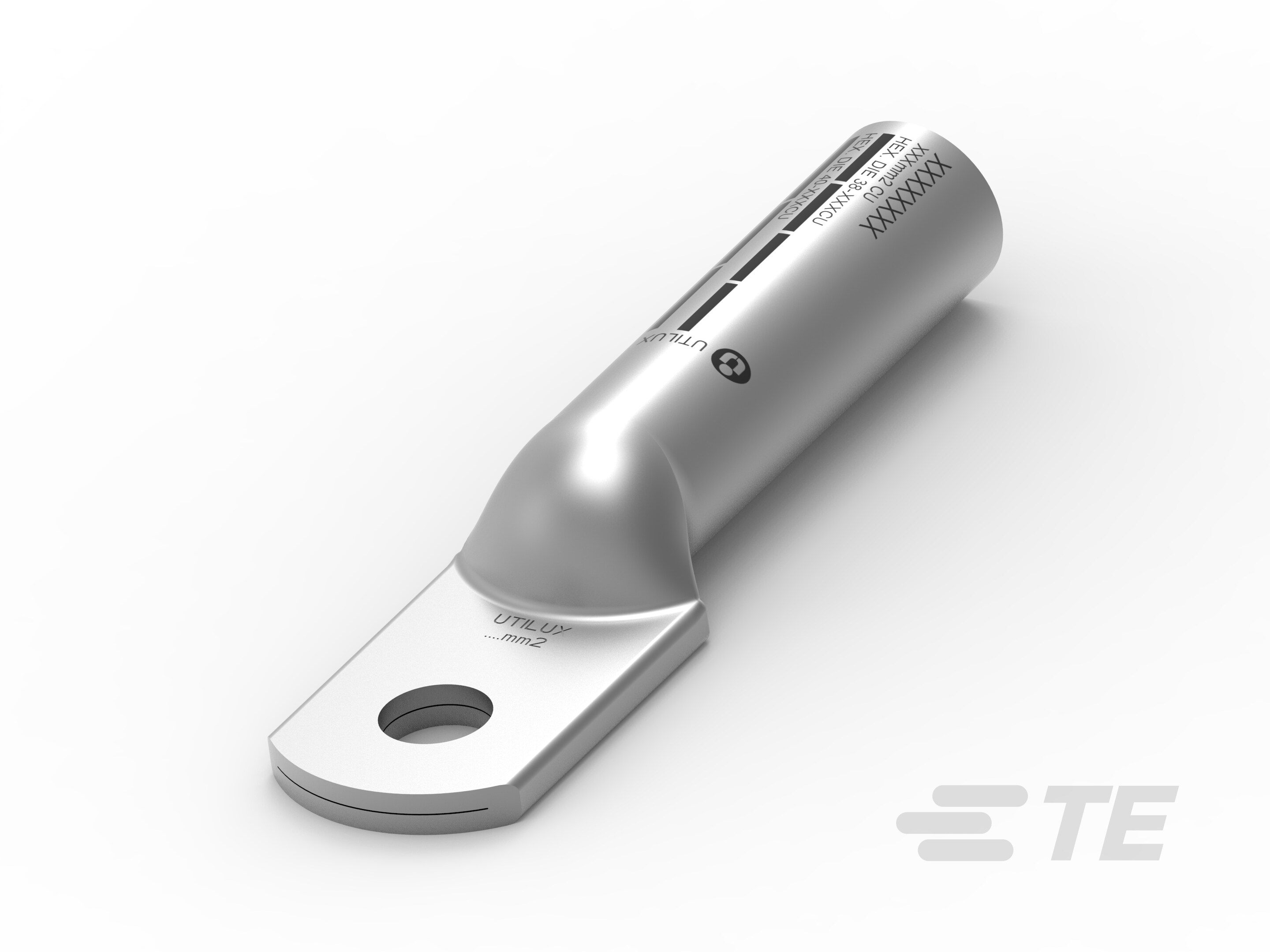

UTX-H16030/1

Asia / Australia, New Zealand & Pacific Islands, Compression, ≤ 1 kV, Copper, Hexagonal Crimping, Copper, Compression Connectors

SEG150M16/1-278970-000

UTX-H16030/1

Asia / Australia, New Zealand & Pacific Islands, Compression, ≤ 1 kV, Copper, Hexagonal Crimping, Copper, Compression Connectors

    • UTILUX
  • TE 内部编号 278970-000
  • TE 内部产品描述 SEG150M16/1
  • 别名 ID 1200109-9

  • 产品供货情况 : 亚洲, 澳大利亚、新西兰和太平洋岛屿

  • 安装技术 : Compression

  • 电压等级 (kV): ≤ 1

  • Compatible Conductor Material : Copper

  • 压接类型 : 六角形压接

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : Compression

  • 螺钉尺寸 : M16

结构特性

  • 孔数 : 1

电气特征

  • 电压等级 (kV): ≤ 1

主体特性

  • Compatible Conductor Material : Copper

  • 主要产品材料 : 铜

  • Palm Terminal Material : Copper

  • Compression Barrel Type : Standard

接触件特性

  • 压接类型 : 六角形压接

尺寸

  • 压线筒内径 : 16.3 mm [ .641 in ]

  • 兼容导体直径范围 (AWG/kcmil): 300 – 300

  • 兼容的导体截面范围 (mm²): 150

  • Barrel Outside Diameter : 22.2 mm [ .874 in ]

  • 接线片长度 : 126 mm [ 4.96 in ]

  • 压线筒长度 : 67 mm [ 2.637 in ]

  • 接线片宽度 : 33.5 mm [ 1.318 in ]

操作/应用

  • 电源元件应用类型 : 室内, 室外

  • Compression Connector Product Type : Terminal Lug

产品供货情况

  • 产品供货情况 : 亚洲, 澳大利亚、新西兰和太平洋岛屿
