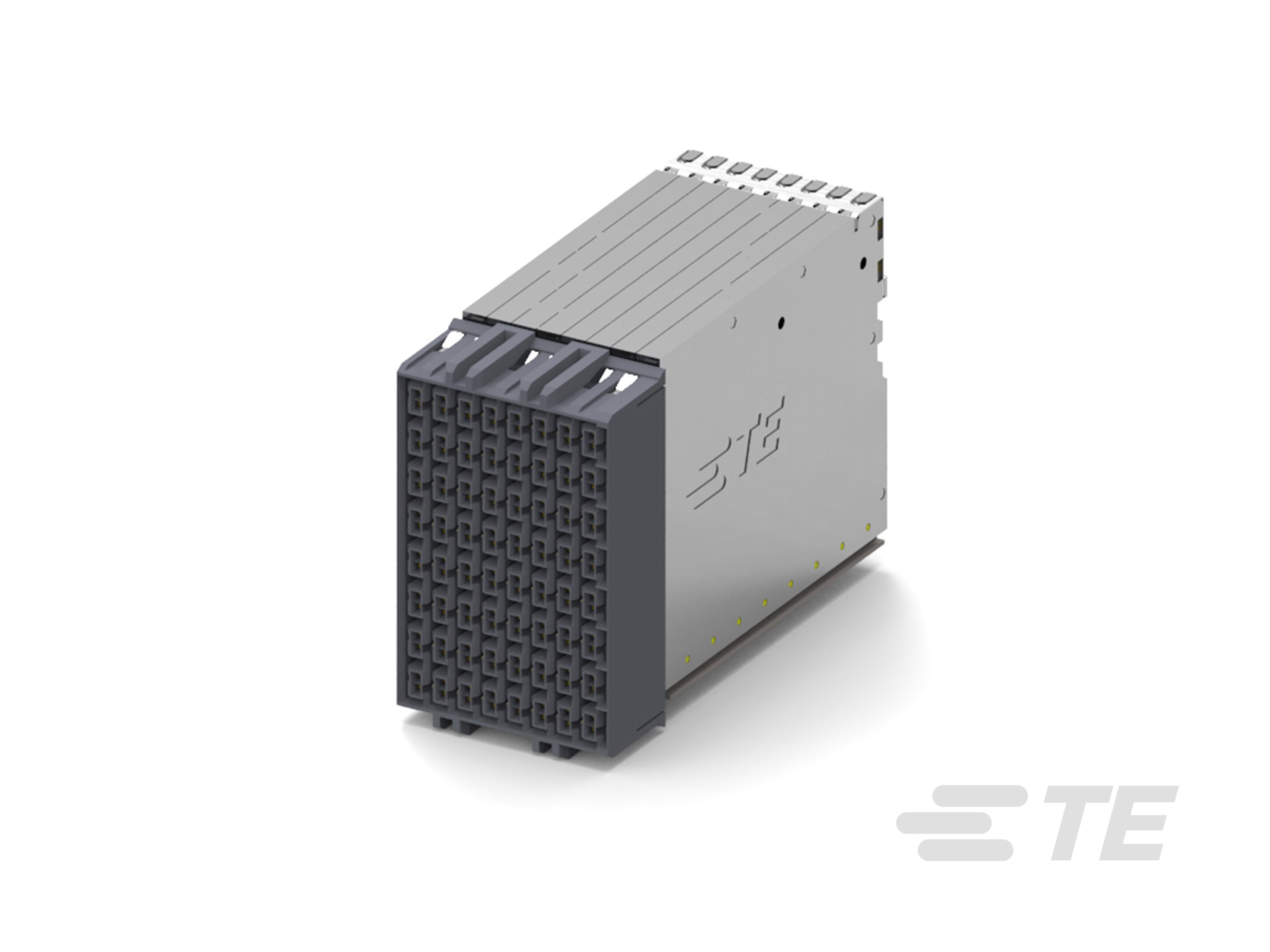

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 信号类型 : 差分

  • Connector System : 板对板

  • 行间距 : 3.9 mm [ .154 in ]

  • 连接器种类 : 母端

  • 带罩 : 不带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 连接器类型 : 母端

  • 柱体类型 : 压接

  • 产品类型 : 连接器

  • 先通/后断 :

结构特性

  • 可堆叠 :

  • 线对数量 : 64

  • Number of Positions : 64

  • 行数 : 4

  • 列数 : 8

  • 板对板配置 : 直角

  • PCB 安装方向 : 直角

  • 信号针数量 : 64

  • 预装 :

  • 电源针数量 : 64

  • 接地位置数量 : 72

  • 每列的对数 : 4

电气特征

  • 阻抗 (Ω): 85

  • UL 电压额定值 (VAC): 80

  • 工作电压 (VDC): 80

  • 工作电压 (VAC): 80

信号特征

  • 每列的差分对数 : 6

  • 差分信号 :

  • 速度 (Gb/s): 56

  • 数据速率 (Gb/s): 56

  • 差分阻抗 (Ω): 85

主体特性

  • 屏蔽材料 : 铜合金

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): .4

  • 端子端接区域电镀材料 :

  • 端子设计 : 双梁

  • 端子接触部电镀材料 : 钯镍打底镀薄金

  • 端子种类 : 压配合

  • 端子传导(典型值) : 信号(数据)

  • 端子类型 : 插座

端接特性

  • PCB 板端接方法 : 通孔 - 免焊连接

  • 接口类型 : 3.9 毫米 Whisper

  • 端接类型 : 不带

机械附件

  • PCB 安装固定类型 : 作用/符合标准的尾

  • PCB 安装固定 : 带有

  • 导轨硬件 :

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • PCB 安装对准类型 : 作用/符合标准的尾

  • 接合固定 : 不带

壳体特性

  • Centerline (Pitch) : 2.5 mm [ .098 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : LCP(液晶聚合物)

尺寸

  • PCB Hole Diameter : 1 mm [ .039 in ]

  • PCB 厚度(建议) : 1 mm [ .039 in ]

  • 长度 : 21.3 mm [ .852 in ]

  • 高度 : 20.7 mm [ .815 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

  • 耐用性等级 (Cycles): 200

  • 适用于 : 公端

行业标准

  • 机构/标准 : UL

  • UL 文件号 : E28476

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 :

产品合规性
