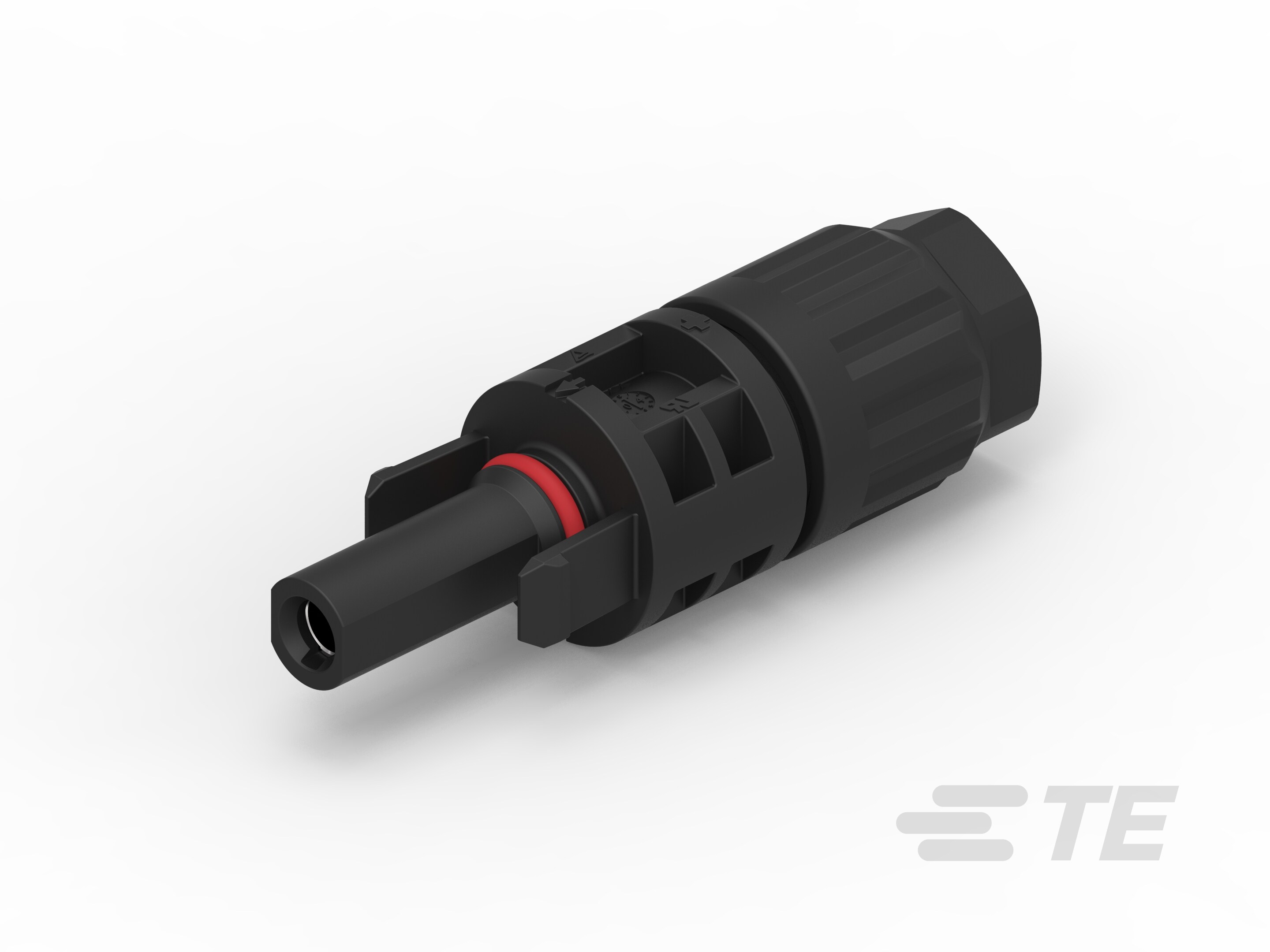

2270025-1
Cable Coupler, Socket, Copper Alloy, Plus, 12 AWG Wire Size, 4 mm² Wire Size, SOLARLOK PV4-S DC Connector, Solar Connectors & Adapters
2270025-1
Cable Coupler, Socket, Copper Alloy, Plus, 12 AWG Wire Size, 4 mm² Wire Size, SOLARLOK PV4-S DC Connector, Solar Connectors & Adapters
-
- SOLARLOK
- SOLARLOK PV4-S DC 连接器
- TE 内部编号 2270025-1
- TE 内部产品描述 SOCKET CONNECTOR KITS, PV4-S1F 4MM2,6MM2
- 所有 SOLARLOK PV4-S 直流压接连接器 (44)
-
光伏连接器类型 : 电缆耦合器
-
光伏连接器种类 : 插座
-
端子基材 : 铜合金
-
键控类型 : Plus
-
线径 (AWG): 12
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2270025-1_B1.pdf 3D
- 下载查看 ENG_CVM_CVM_2270025-1_B1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2270025-1_B1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2270025-1_B1.3d_stp.zip 英文版本
数据表/目录页
- 1-1773888-9 SolarCatalog ENG_DS_1-1773888-9_SolarCatalog_1907.pdf 英文版本
- SOLARLOK PV4-S 1500V Flyer ENG_DS_1-1773877-2_SOLARLOK_PV4-S_1500V_flyer_118.pdf 英文版本
- SOLARLOK PV4-S DC CRIMP CONNECTORS ENG_DS_EPP-3688_A.pdf 英文版本
产品规格
- PV4-S production application ENG_SS_108-137077_A10.pdf 英文版本
- ENG_SS_114-137077_A11.pdf 英文版本
- 合格检测报告 ENG_SS_501-137077_A2.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_411-137077_C.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_R50372137_A1.pdf 英文版本
- ENG_AAD_TUV_CERT_R60148776_C1_C.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
光伏连接器类型 : 电缆耦合器
-
光伏连接器种类 : 插座
结构特性
-
键控类型 : Plus
接触件特性
-
端子基材 : 铜合金
-
端子电镀材料 : 锡
壳体特性
-
壳体颜色 : 黑色
-
外壳材料 : Polyphenylene Ether (PPE) + Polystyrene (PS)
尺寸
-
线径 (AWG): 12
-
线径 (mm²): 4
行业标准
-
IP 等级 : IP68
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 1000
