产品  描述

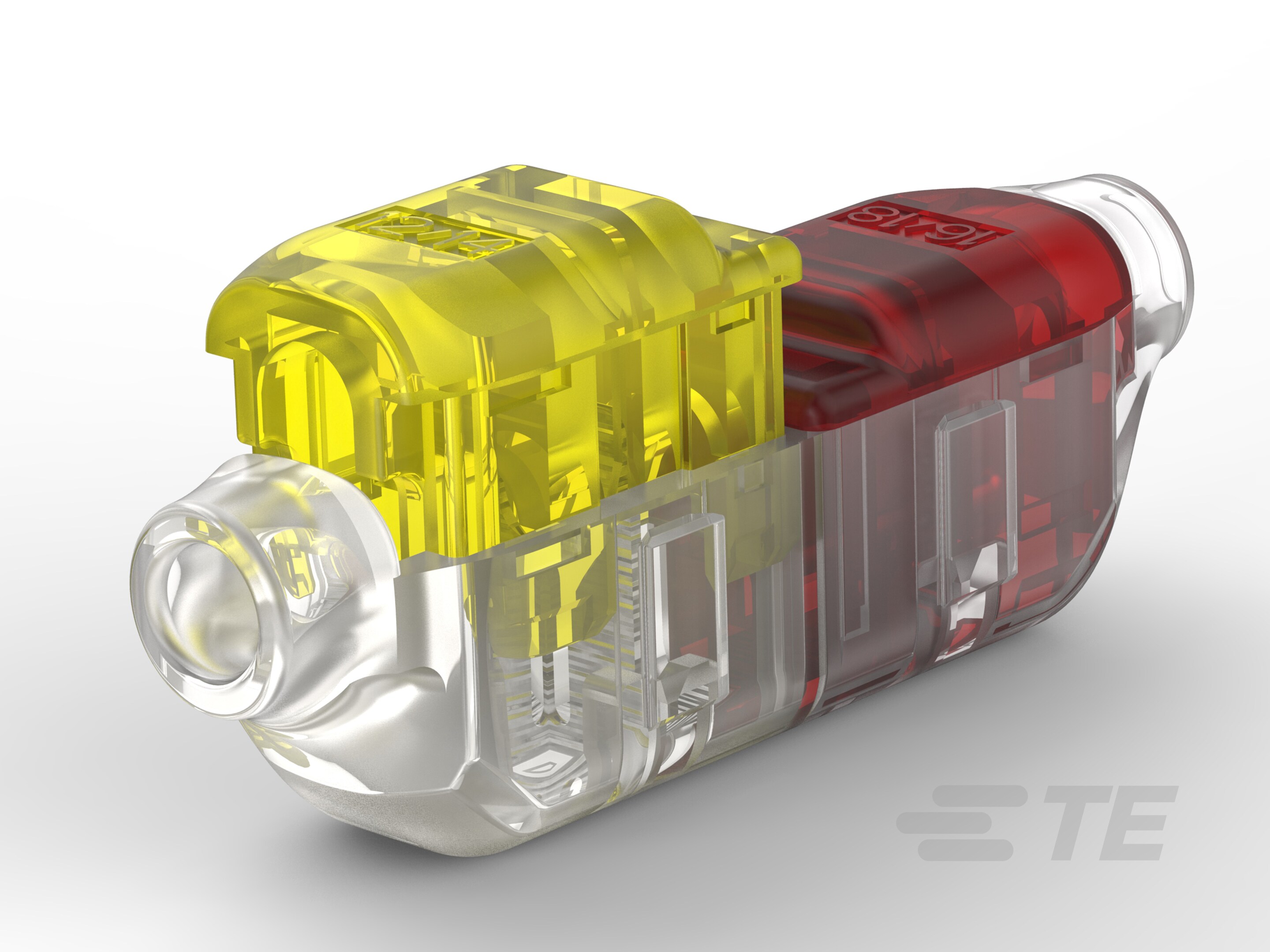

CoolSplice 连接器是适用于室外应用的 IPx8 级直插式接头。将导线插入连接器的一端,然后按下带有一对标准钳的彩色编码按钮,即可独立完成导线端接。 查看全部 COOLSPLICE QUICK CONNECT SPLICE (10)

产品图纸

产品规格

使用说明书

特性

产品  描述

CoolSplice 连接器是适用于室外应用的 IPx8 级直插式接头。将导线插入连接器的一端,然后按下带有一对标准钳的彩色编码按钮,即可独立完成导线端接。 查看全部 COOLSPLICE QUICK CONNECT SPLICE (10)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 导线接头

  • Sealable :

  • 接头类型 : 同轴

  • 锯齿 :

  • 线缆类型 : 分离式导线

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

结构特性

  • 对接能力 : 2

电气特征

  • 额定电流 (A): 15

  • 工作电压 : 400 VDC, 600 VAC

主体特性

  • 按钮颜色 : 红色, 黄色

  • 接头特性 : 末端馈线

  • 接头材料 : 磷青铜

接触件特性

  • 端子和接头种类 : 接头

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (mm²): 1.5 – .75, 4 – 2.5

  • 电线绝缘直径(最大值) (mm): 3.5, 4.5

  • 电线绝缘直径(最大值) (in): .138, .177

  • 压线筒内径 : 4.5 mm [ .175 in ]

  • 总长 : 48 mm [ 1.89 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • 紫外线暴露额定值 : F1

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

  • 机构/标准号码 : IEC 60988-2-3, UL 486C

  • UL 易燃性等级 : UL 94V-0, UL 94V-2

  • 机构/标准 : IEC, UL

包装特性

  • 封装方法 :

产品合规性
