2213480-2
Panasonic DMC 17CC / Panasonic DMS 120 / Panasonic DMS 150, LUMAWISE LED Holders, LED Holders
2213480-2
Panasonic DMC 17CC / Panasonic DMS 120 / Panasonic DMS 150, LUMAWISE LED Holders, LED Holders
-
- LUMAWISE
- LUMAWISE LED 底座
- TE 内部编号 2213480-2

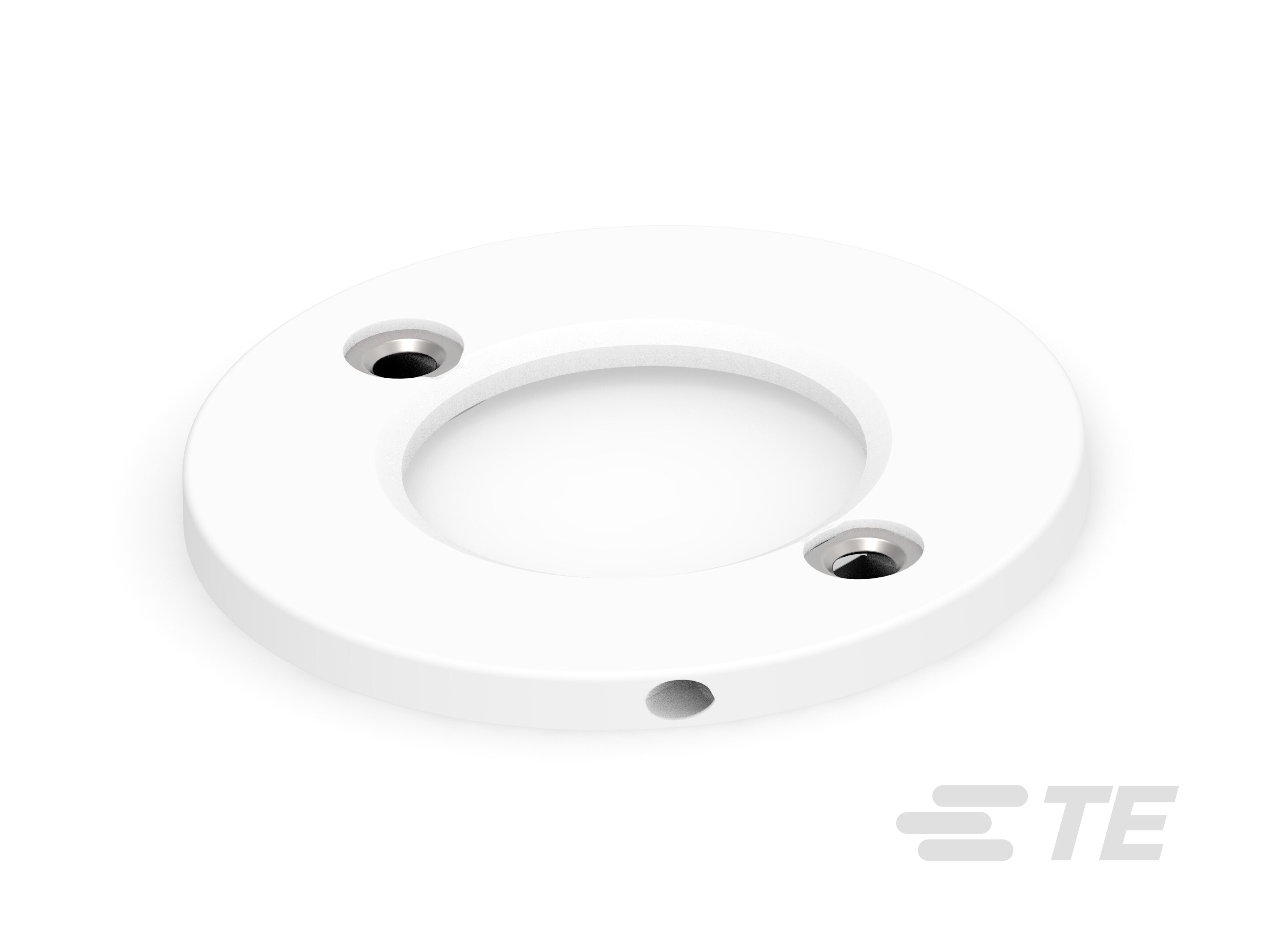

- TE 内部产品描述 LUMAWISE Z50 LED HOLDER 2727 GENERAL
- 所有 Z50 Low Profile LED Holders (10)
-
兼容的 LED : BridgeLux V22, Citizen CLL040, Citizen CLL042, Citizen CLU 044, Citizen CLU 046, Citizen CLU048-1212C4, Citizen CLU730, Citizen CLU731, Cree CMT 2890, Edison Opto 2PHM40X, LG Innotek LEMWM28C80HZxxxx, LG Innotek LEMWM28C80LZxxxx, Luminus CGM-22 GEN 4, Luminus CHM 22, Luminus CHM-14-XH20, Luminus CLM-22 GEN 4, Luminus CXM-22 GEN 3/GEN 4, Panasonic DMC 12CC, Panasonic DMC 17CC, Panasonic DMS 120, Panasonic DMS 150, Panasonic DSM12CC40G, Samsung LC040D, Samsung LC060D, Samsung LC080D, Seoul SAWx22AAA, Seoul SDW05FIC, Seoul SDW85FIC, Seoul ZC40
-
包括照明连接器特性 : 不兼容光学仪器, 不可编程, 不可调光, 受到 Zhaga 启发, 无板上驱动器, 无热保护
-
工作电压 (VDC): 277
-
线缆端接方法 : 插入式
-
连接器系统 : 线到部件
文档
产品图纸
- LUMAWISE Z50 high performance LED HOLDER ENG_CD_2213480_C9.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2213480-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2213480-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2213480-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2213480-2_C.3d_stp.zip 英文版本
产品规格
- LUMAWISE Z50 High-Performance Light Emitting Diode (LED) Holders ENG_SS_114-133019_D.pdf 英文版本
- ENG_SS_108-133018_B.pdf 英文版本
- 应用规格 ENG_SS_114-32208_T.pdf 英文版本
机构认证
- DEKRA_CERT_2213744.50_C1 LUMAWISE Z50 CB certificate ENG_AAD_2178266.50-NL-34905_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E469276_20141231_C.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到部件
-
连接器和端子端接到 : 印刷电路板
-
COB 基材厚度 (mm): 1
-
LED 底座产品类型 : LED 底座
结构特性
-
包括照明连接器特性 : 不兼容光学仪器, 不可编程, 不可调光, 受到 Zhaga 启发, 无板上驱动器, 无热保护
-
位数 : 2
电气特征
-
工作电压 (VDC): 277
-
额定电流（最大值） (A): 5
主体特性
-
兼容的 LED : BridgeLux V22, Citizen CLL040, Citizen CLL042, Citizen CLU 044, Citizen CLU 046, Citizen CLU048-1212C4, Citizen CLU730, Citizen CLU731, Cree CMT 2890, Edison Opto 2PHM40X, LG Innotek LEMWM28C80HZxxxx, LG Innotek LEMWM28C80LZxxxx, Luminus CGM-22 GEN 4, Luminus CHM 22, Luminus CHM-14-XH20, Luminus CLM-22 GEN 4, Luminus CXM-22 GEN 3/GEN 4, Panasonic DMC 12CC, Panasonic DMC 17CC, Panasonic DMS 120, Panasonic DMS 150, Panasonic DSM12CC40G, Samsung LC040D, Samsung LC060D, Samsung LC080D, Seoul SAWx22AAA, Seoul SDW05FIC, Seoul SDW85FIC, Seoul ZC40
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 插入式
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PBT GF
使用环境
-
工组温度范围 (°C): -40 – 105
操作/应用
-
电路应用 : 电源
