2213203-1
2 Position, .138 m [.453 ft], Operating Voltage 300 VAC, Operating Voltage 300 VDC
2213203-1
2 Position, .138 m [.453 ft], Operating Voltage 300 VAC, Operating Voltage 300 VDC

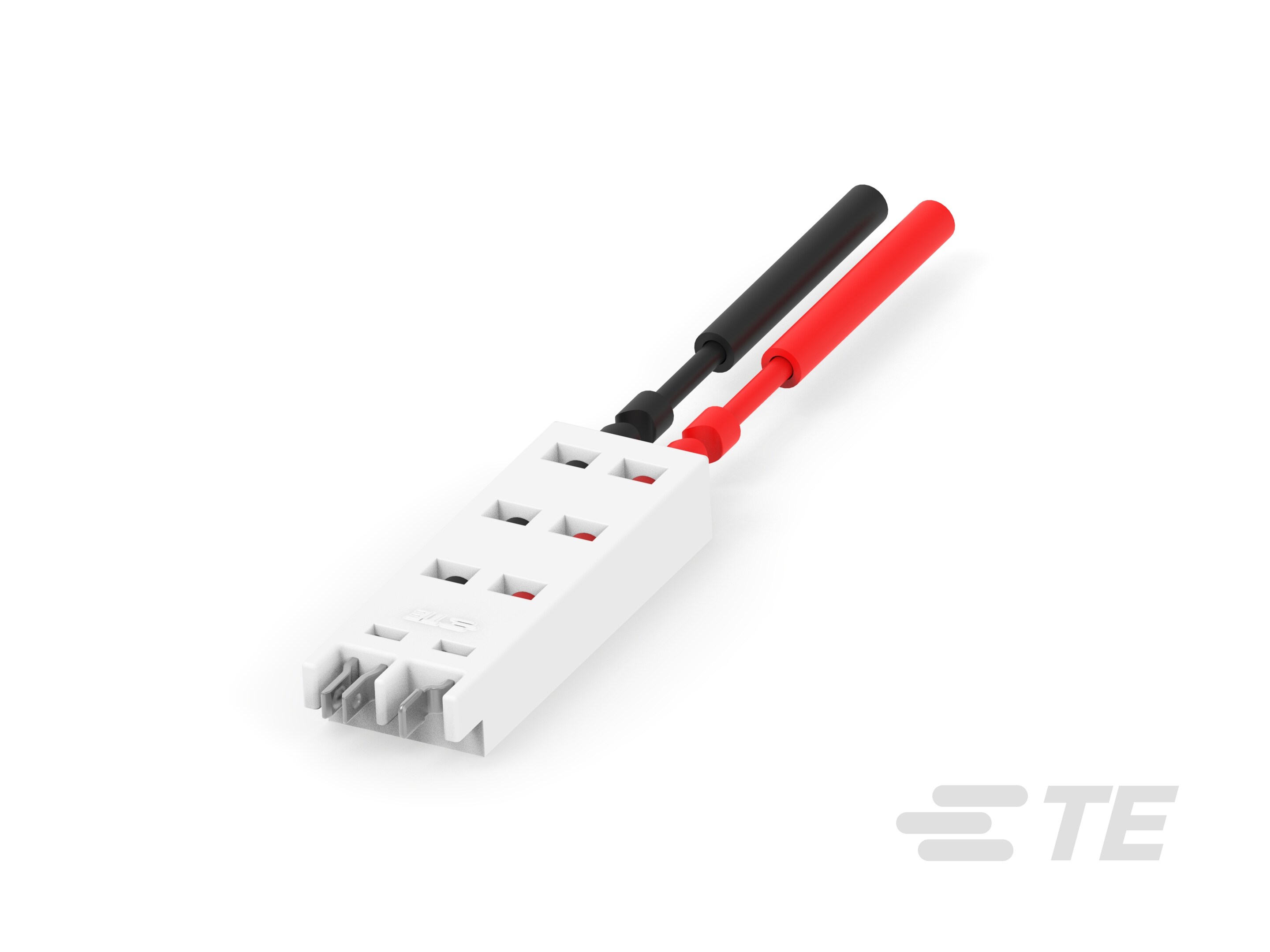

- TE 内部编号 2213203-1
- TE 内部产品描述 Mini Herm insert molded lead Assy
-
电线颜色（基准） : 红色、黑色
-
电缆组件长度 : .138 m [ .453 ft ]
-
位数 : 2
-
工作电压 (VAC): 300
-
工作电压 (VDC): 300
文档
产品图纸
- INSERT MOLDING ASSEMBLY DRAWING OF MINITURE HERMAPHRODITIC, 2 POSITION ENG_CD_2213203_A_pdf_2213203c_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2213203-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2213203-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2213203-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2213203-1_A.3d_stp.zip 英文版本
数据表/目录页
- 7-1773456-9_Mini_Herm ENG_DS_7-1773456-9_Mini_Herm_0217.pdf 英文版本
- 7-1773456-9_Mini_Herm CHI_DS_7-1773456-9_Mini_Herm_0217.pdf
产品规格
- 应用规格 ENG_SS_114-106050_H.pdf 英文版本
- ENG_SS_114-64005_B1.pdf 英文版本
机构认证
- Mini Hermaphroditic Connectors ENG_AAD_TUV_MK_69254566_0001_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E28476_20100409_D.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
结构特性
-
行数 : 1
-
位数 : 2
电气特征
-
工作电压 (VAC): 300
-
工作电压 (VDC): 300
主体特性
-
电线颜色（基准） : 红色、黑色
接触件特性
-
端子接触部电镀材料 : 锡
-
导线端子端接区域电镀材料 : 锡
-
导线端子端接区域电镀厚度 : 2 – 6 µm [ 78.74 – 251 µin ]
-
端子类型 : 刀鞘天线, 母端
端接特性
-
线缆端接方法 : 焊接, 焊接
机械附件
-
接合固定类型 : 接触件摩擦
壳体特性
-
中心线（间距） : 3 mm [ .118 in ]
-
外壳材料 : PBT
尺寸
-
线径 (AWG): 20
-
连接器高度 : 3.7 mm [ .146 in ]
使用环境
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
识别标记
-
电路识别特性 : 不带
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : Box
其他
-
电缆组件长度 : .138 m [ .453 ft ]
