2178148-1
RJ45 Plus Power Connector, Standard Connector Contact Density, Plug, Cat 5e, 10 Position, Standard Profile, Wire & Cable, Power / Signal, Clear
2178148-1
RJ45 Plus Power Connector, Standard Connector Contact Density, Plug, Cat 5e, 10 Position, Standard Profile, Wire & Cable, Power / Signal, Clear
-
- CLOUDSPLITTER
- TE 内部编号 2178148-1

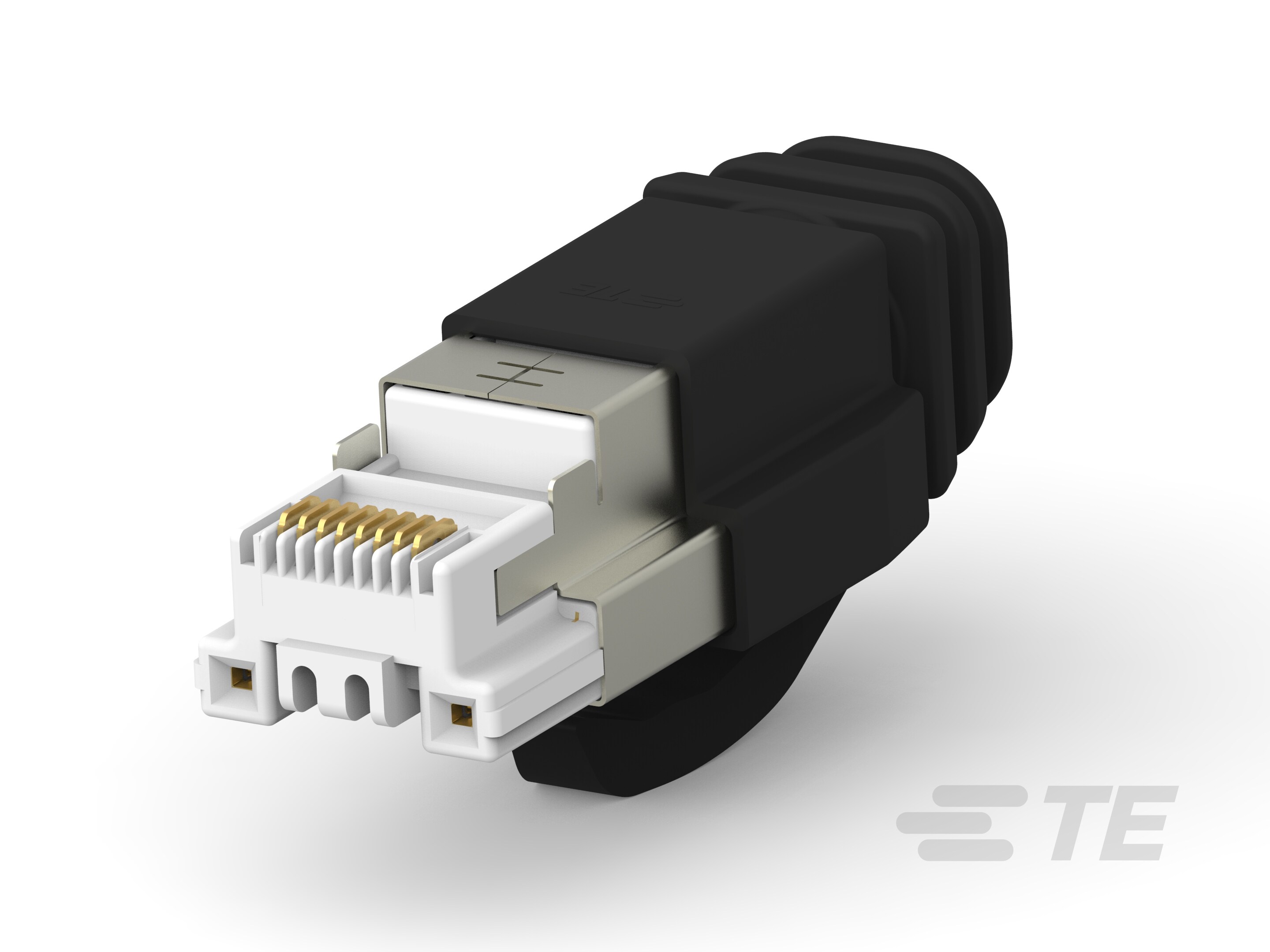

- TE 内部产品描述 Kit, CLOUDSPLITTER, Un-Shielded Cbl
-
模块化插座和插头接口类型 : RJ45 Plus 电源
-
模块化插座和插头产品 : RJ 型插座和插头
-
连接器端子密度 : 标准
-
模块化连接器种类 : 插头
-
屏蔽 : 否
文档
产品图纸
- KIT, CLOUDSPLITTER CABLE PLUG ENG_CD_2178148_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2178148-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2178148-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2178148-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2178148-1_A.3d_stp.zip 英文版本
数据表/目录页
- 1-1773707-2_CLOUDSPLITTEROV_BROCHURE ENG_DS_1-1773707-2_CLOUDSPLITTEROV_BROCHURE_0214_1-1773707-2_Cloudsplitter_4Page_022014_Rev4.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-32099_E_114-32099.pdf 英文版本
- 产品规格 ENG_SS_108-64022_B_108-64022-RevB.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32100_D_408-32100.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E81956_20130425_B.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
模块化插座和插头接口类型 : RJ45 Plus 电源
-
模块化插座和插头产品 : RJ 型插座和插头
-
模块化连接器种类 : 插头
-
连接器和端子端接到 : 电线和电缆
结构特性
-
连接器端子密度 : 标准
-
位数 : 10
-
装载位置数量 : 10
主体特性
-
屏蔽材料 : 铜合金
-
屏蔽电镀材料 : 镍
-
连接器外形 : 标准
接触件特性
-
端子额定电流（最大值） (A): 5
-
端子接触部电镀材料 : 金
-
端子基材 : 铜合金
壳体特性
-
壳体颜色 : 透明, 透明
-
外壳材料 : 聚碳酸酯, 聚碳酸酯, 聚碳酸酯
使用环境
-
工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal, 电源
行业标准
-
UL 阻燃性等级 : UL 94V-2
-
性能类别 : 5e 类
包装特性
-
封装方法 : 袋和盒
