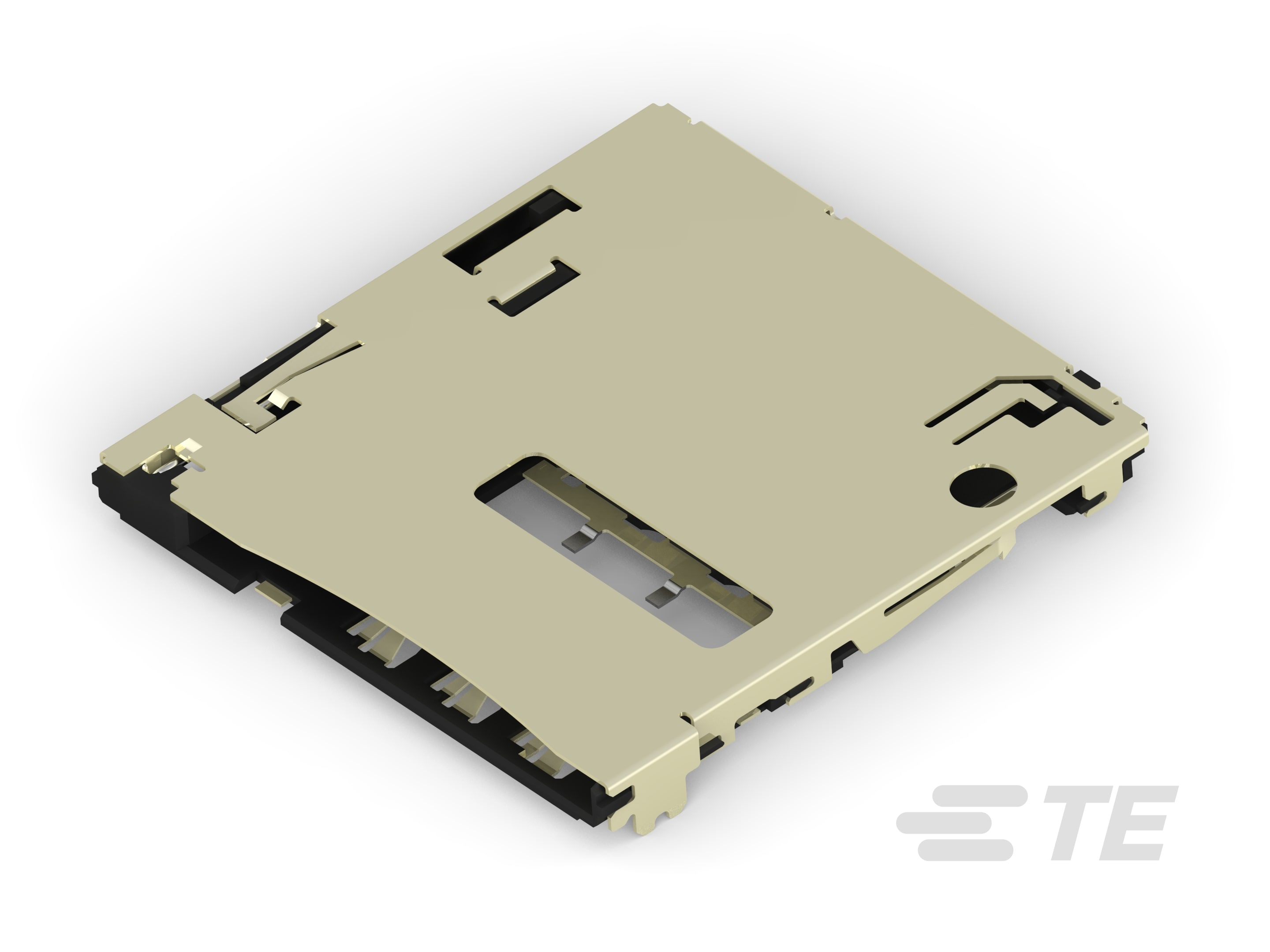

2174803-2
3FF SIM Compatible Card, Push-Push Type, 6 Position, 6 Loaded Positions, Signal, -30 – 85 °C [-22 – 185 °F], SIM Connectors, SIM Card Connectors
2174803-2
3FF SIM Compatible Card, Push-Push Type, 6 Position, 6 Loaded Positions, Signal, -30 – 85 °C [-22 – 185 °F], SIM Connectors, SIM Card Connectors
-
- SIM 连接器
- TE 内部编号 2174803-2
- TE 内部产品描述 PUSH-PUSH MICRO SIM CONNECTOR
-
兼容卡 : 3FF SIM
-
SIM Card Product Type : Push-Push Type
-
位数 : 6
-
装载位置数量 : 6
-
端子额定电流（最大值） (A): .5
文档
产品图纸
- MICRO SIM CONNECTOR PUSH-PUSH DIP TYPE ENG_CD_2174803_F3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 3D PDF 3D_CVM_CVM_2174803-2_P1.pdf 3D
- 下载查看 ENG_CVM_CVM_2174803-2_P1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2174803-2_P1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2174803-2_P1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-78896_C.pdf 英文版本
- ENG_SS_108-2351_H1.pdf 英文版本
- 合格检测报告 ENG_SS_501-78478_B.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
兼容卡 : 3FF SIM
-
SIM Card Product Type : Push-Push Type
-
卡停止 : 带有
结构特性
-
位数 : 6
-
装载位置数量 : 6
-
卡检测开关 : 带有
-
插卡种类 : 正常插入
电气特征
-
额定电流（最大值） (A): .5
-
额定电压 (VAC): 10
主体特性
-
主要产品颜色 : 黑色
-
弹射器类型 : 双推式
接触件特性
-
端子基材 : 铜合金
-
端子接合固定 : 不带
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 热塑性
-
外壳材料 : 不锈钢
尺寸
-
PCB 的外形高度 : 1.3 mm [ .051 in ]
使用环境
-
工作温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
电路应用 : Signal
-
耐用性等级 (Cycles): 1500
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 卷带包装, 卷带包装
