产品类型特性

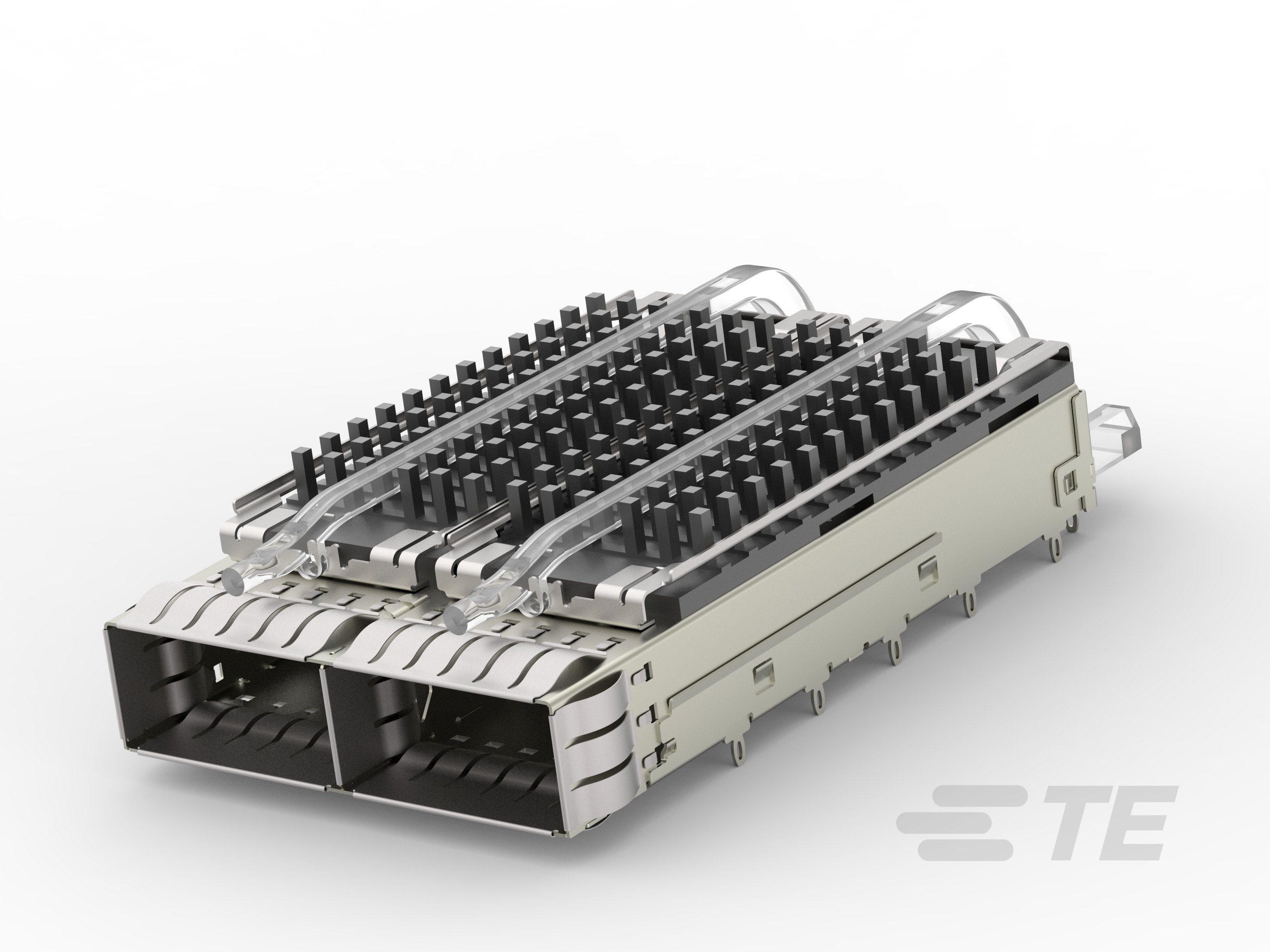

  • 外形尺寸 : zQSFP+

  • 产品类型 : 壳体组件

  • 包括的散热器 :

  • 笼子类型 : 联动

  • Connector System : 缆到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口矩阵配置 : 1 x 2

  • 端口数量 : 2

  • 光管配置 : 单圆

  • 每个端口柱上的后部 EON 个数 : 1

电气特征

  • 数据速率(最大值) (Gb/s): 28

主体特性

  • 散热器种类 : 插针

  • 散热器高度类 : SAN

  • 散热器高度 : 6.5 mm [ .256 in ]

  • 散热器表面涂层 : 阳极氧化黑色

接触件特性

  • PCB 端子端接区域电镀材料 :

端接特性

  • 印刷电路板端接方法 : 通孔 - 免焊连接

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 笼子材料 : 镍银

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 尾部长度 : 2.05 mm [ .081 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • Circuit Application : Signal

  • 适用于 : QSFP28 电缆组件, 兼容 QSFP28 MSA 的收发器

  • 应用 : 标准

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 盒和托盘

其他

  • EMI 遏制特性类型 : 内部/外部 EMI 簧片

  • 包括的光管 :

  • 增强功能 : 标准
