213672-3

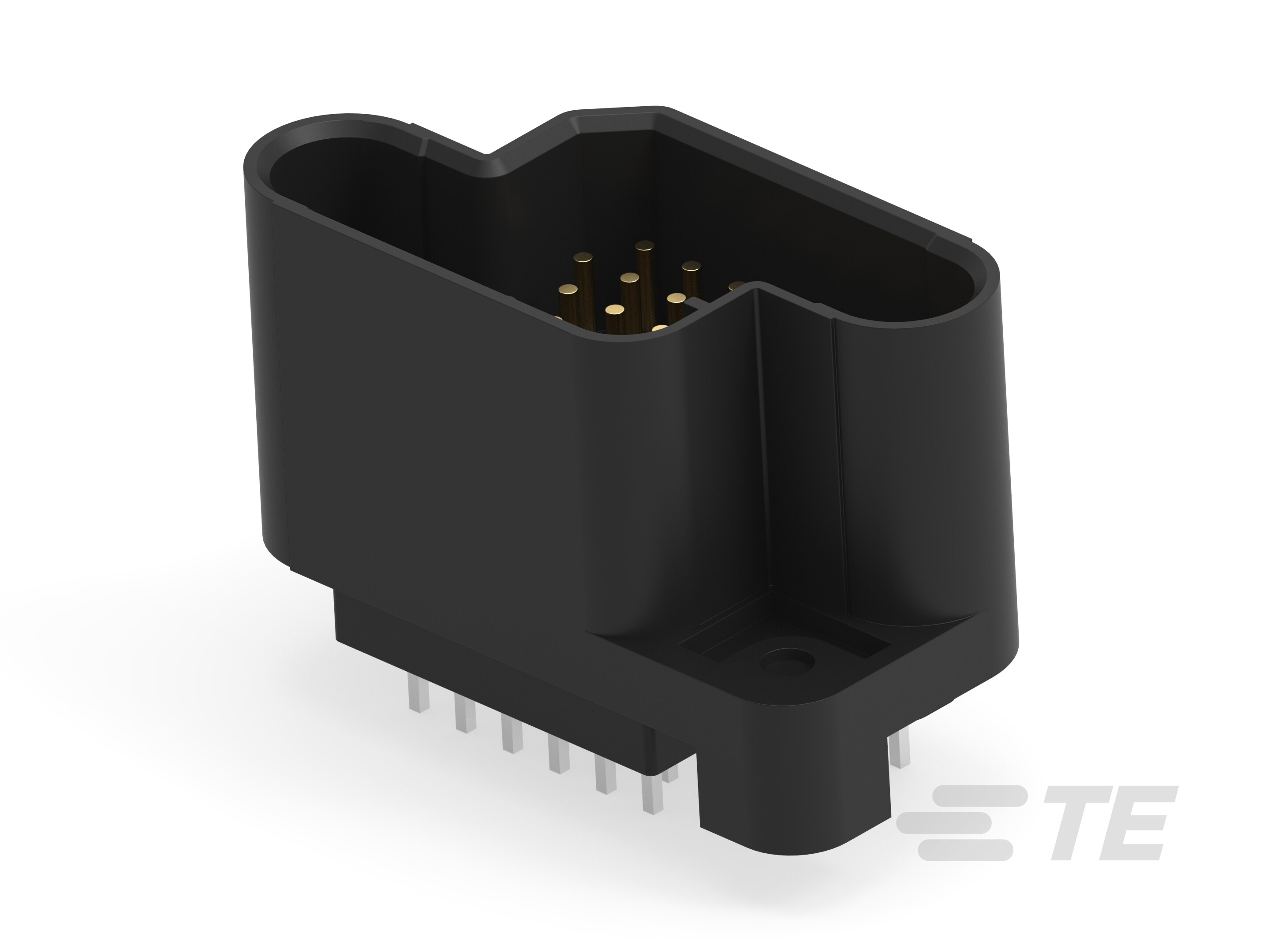

Connector Assembly, Receptacle, Mating Alignment, Polarization Mating Alignment Type, Crimp Terminal, AMP Metrimate, Standard Rectangular Connectors
213672-3
Connector Assembly, Receptacle, Mating Alignment, Polarization Mating Alignment Type, Crimp Terminal, AMP Metrimate, Standard Rectangular Connectors
-
- AMP
- AMP Metrimate
- TE 内部编号 213672-3
- TE 内部产品描述 25P RECPT ASSY,DRWR CONN LF
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端, 母端
-
接合对准 : 带有
-
接合对准类型 : 极化, 极化
-
接合固定 : 不带
文档
产品图纸
- RECEPTACLE ASSEMBLY, 25 POSITION, DRAWER CONNECTOR, METRIMATE ENG_CD_213672_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_213672-3_D.pdf 3D
- ENG_CVM_213672-3_C.pdf 英文版本
- 下载查看 ENG_CVM_CVM_213672-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_213672-3_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_213672-3_D.3d_stp.zip 英文版本
- ENG_CVM_213672-3_C.3d_igs.zip 英文版本
- ENG_CVM_213672-3_C.3d_stp.zip 英文版本
- ENG_CVM_213672-3_C.2d_dxf.zip 英文版本
数据表/目录页
- METRIMATE_PIN_SOCKET_CATALOG ENG_CS_82045_METRIMATE_CATALOG_0608.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10039_C.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 全部带罩
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 线到板
-
插入力类型 : 正常
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
端子预装 : Yes
-
位数 : 25
-
行数 : 5
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子类型 : 插针
-
端子布局 : 矩阵
-
端子接触部电镀材料 : 金
-
壳体内的端子定位力 : 不带
-
端子额定电流（最大值） (A): 7.5
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 5.72 mm [ .225 in ]
-
线缆端接方法 : 压接端子
机械附件
-
PCB 安装固定类型 : 安装孔
-
PCB 安装固定 : 带有
-
接合对准 : 带有
-
接合对准类型 : 极化, 极化
-
接合固定 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 黑色
-
外壳材料 : 聚酯
-
中心线（间距） : 5.08 mm [ .2 in ]
尺寸
-
行间距 : 4.39 mm [ .173 in ]
-
产品长度 : 62.53 mm [ 2.462 in ]
-
产品宽度 : 30.78 mm [ 1.212 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器高度 : 40.77 mm [ 1.61 in ]
使用环境
-
工作温度范围 : -55 – 130 °C [ -67 – 266 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : CSA, VDE
-
UL 阻燃性等级 : UL 94V-0
-
CSA 等级 : LR 7189
包装特性
-
封装方法 : Tray, 盒和托盘
-
封装数量 : 10
