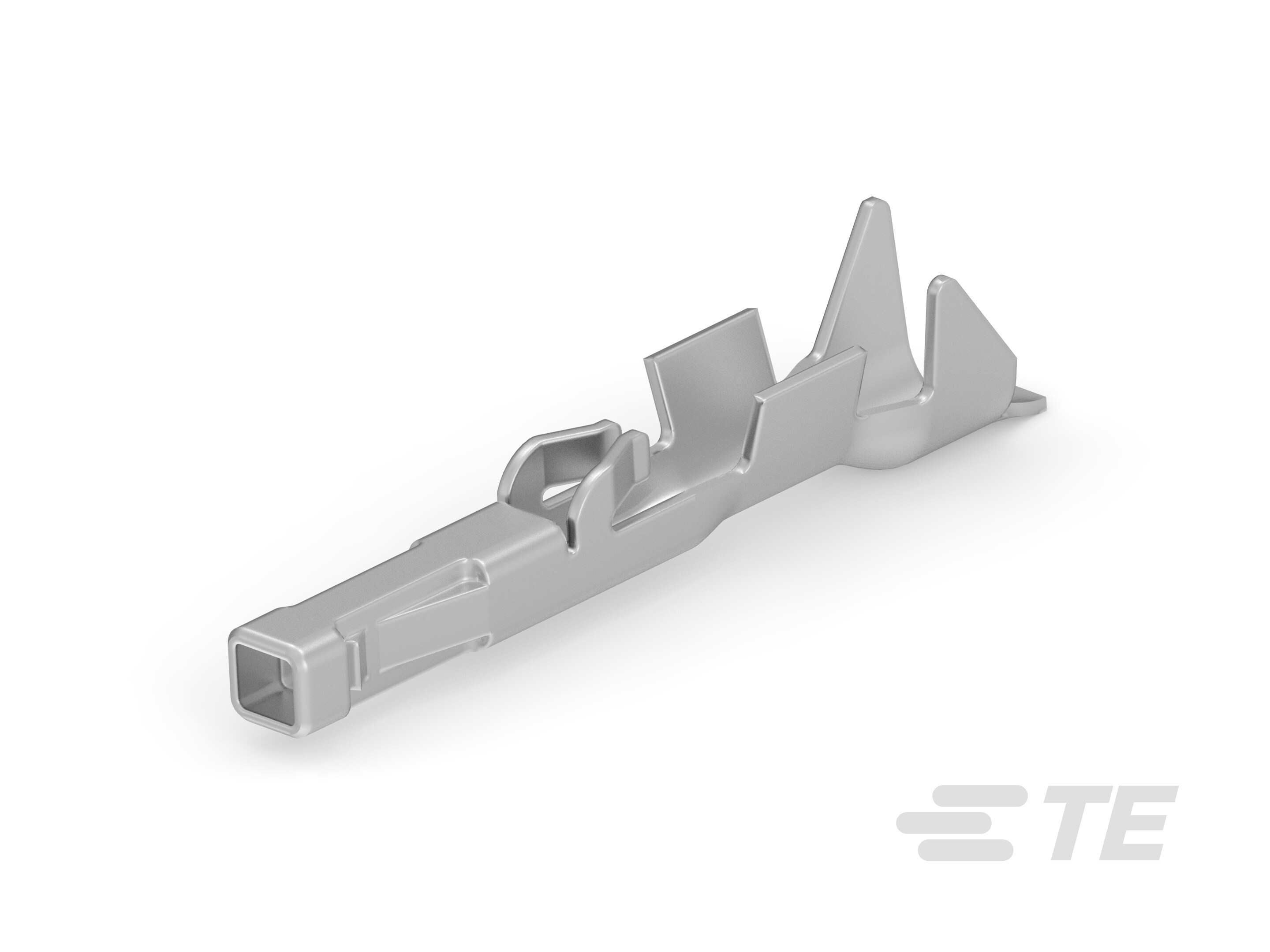

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 电线和电缆

  • 产品类型 : 接触件

  • 线缆类型 : 分离式导线

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 先通/后断 :

  • 应力消除 : 带有

结构特性

  • 可用的预先设计电缆 :

主体特性

  • 应力消除类型 : 绝缘压接

接触件特性

  • Contact Current Rating (Max) (A): 5

  • 端子类型 : 插座

  • 端子接触部电镀厚度 : .38 µm [ 15 µin ]

  • 端子接触部电镀材料 :

  • 冲压成形 :

端接特性

  • 线缆端接方法 : 压接

  • 免工具电线端接 :

尺寸

  • 线缆尺寸 (AWG): 20 – 18

  • 高度 : 1.37 mm [ .054 in ]

  • 宽度 : 1.47 mm [ .058 in ]

  • 长度 : 13.29 mm [ .523 in ]

  • 接受电线绝缘直径范围 : 1.7 – 2.1 mm [ .067 – .083 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • 紫外线暴露额定值 :

包装特性

  • 封装方法 : 活块

产品合规性
