特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

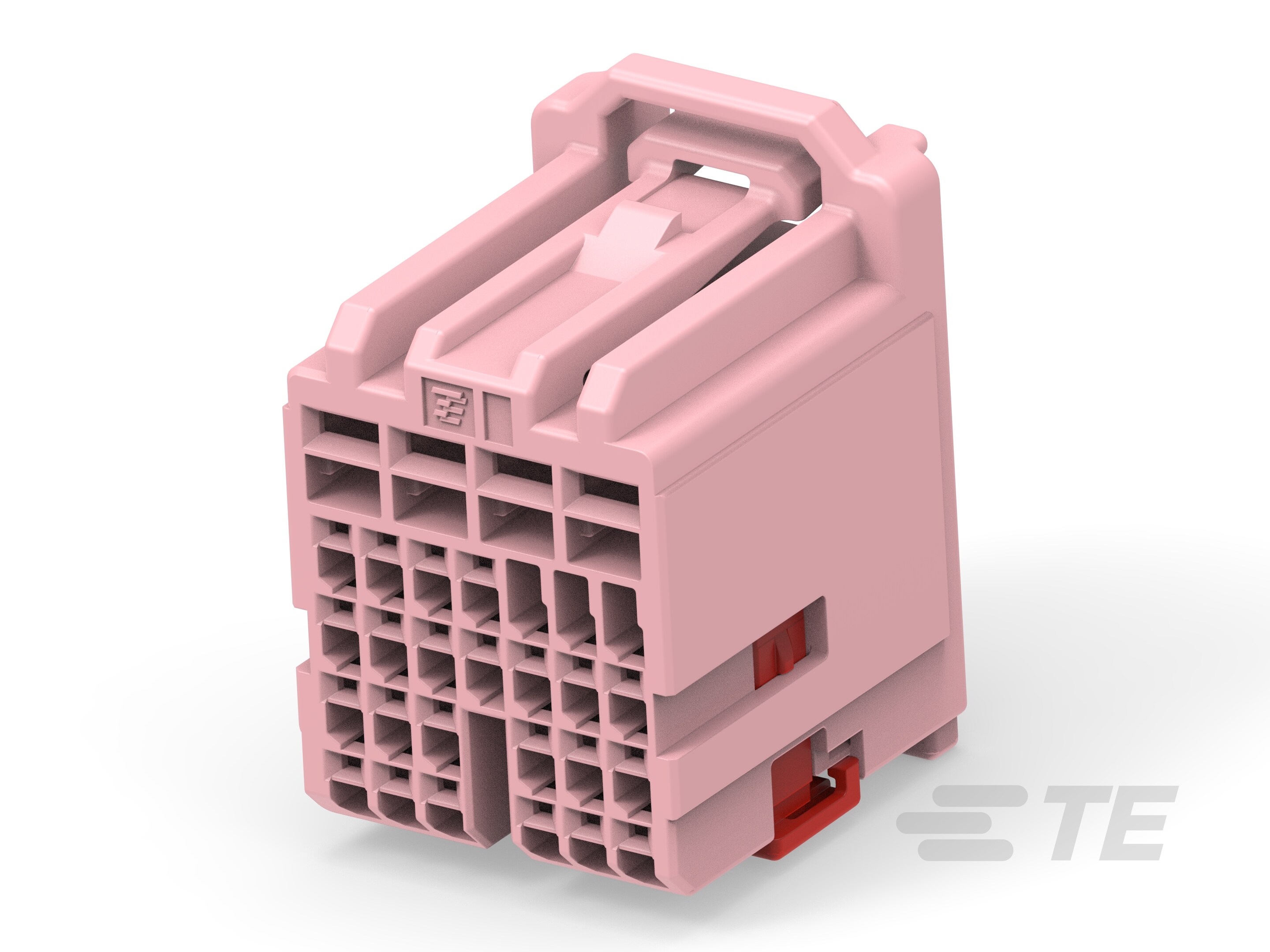

  • 连接器种类 : 母端子外壳

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 :

  • 行间距 : 6 mm [ .236 in ]

结构特性

  • Number of Positions : 28

  • 行数 : 5

  • 空白孔位 : 5, 6, 7

主体特性

  • 颜色 : 其他

  • 电缆出口角度 : 180°

  • 主体材料 : PBT GF

接触件特性

  • 对接公端宽度 (mm): .64, 2.8

  • 对接公端宽度 (in): .025, .11

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) (mm): 2.54, 4.6

  • Centerline (Pitch) (in): .1, .181

尺寸

  • 宽度 : 20.3 mm [ .799 in ]

  • 高度 : 31.3 mm [ 1.232 in ]

  • 长度 : 25.2 mm [ .992 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • 机构/标准 : GMW191

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 能够保证连接器位置 :

  • 可维修 :
