该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

2081891-1

SMA RF Interface, Jack, 50 Ω, Screw, 27 GHz Operating Frequency, Cable-to-Panel, 1 Position, -55 – 155 °C, Straight, Stainless Steel, Passivated

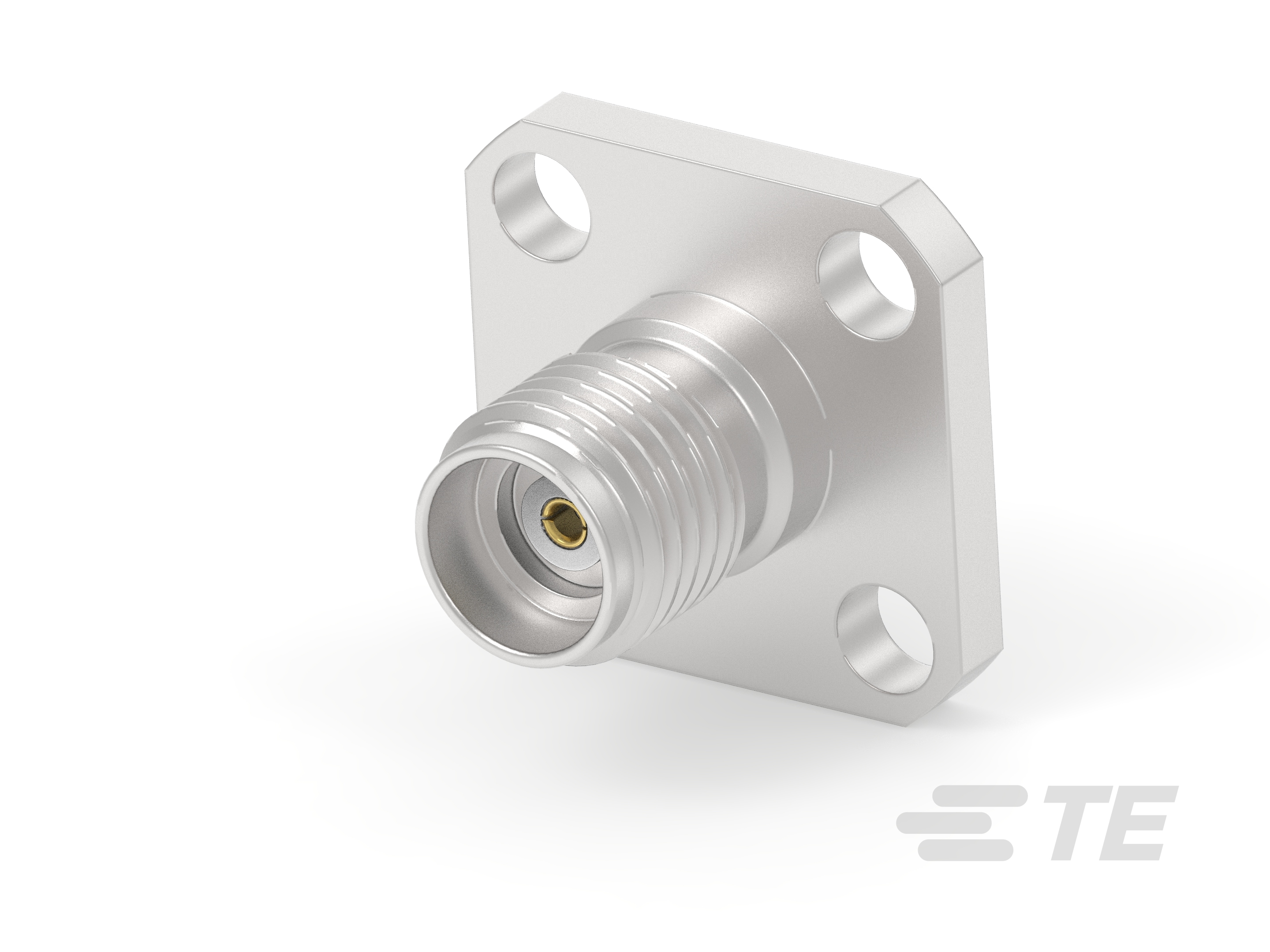

EP-SMA,JACK,STRAIGHT,27GHZ,0.23MM PIN-2081891-1

2081891-1

SMA RF Interface, Jack, 50 Ω, Screw, 27 GHz Operating Frequency, Cable-to-Panel, 1 Position, -55 – 155 °C, Straight, Stainless Steel, Passivated

  • TE 内部编号 2081891-1
  • TE 内部产品描述 EP-SMA,JACK,STRAIGHT,27GHZ,0.23MM PIN

  • 射频接口 : SMA

  • 射频连接器种类 : 插座

  • 阻抗 (Ω): 50

  • 射频连接器耦合机制 : 螺丝

  • 工作频率 (GHz): 27

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 射频接口 : SMA

  • 射频连接器种类 : 插座

  • 连接器系统 : 线到面板, 线到面板

  • 可密封 : 否

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 电缆连接器方向 : 直式

  • 主体材料 : 不锈钢

  • 主体材料表面涂层 : 钝化

接触件特性

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 铍铜合金

端接特性

  • PCB 端接方法 : 通孔 - 螺钉

机械附件

  • 射频连接器耦合机制 : 螺丝

使用环境

  • 工组温度范围 (°C): -55 – 155

操作/应用

  • 电路应用 : Signal

  • 工作频率 (GHz): 27

包装特性

  • 封装方法 : 袋和盒

其他

  • 电介质材料 : 聚四氟乙烯 (PTFE)

产品合规性
