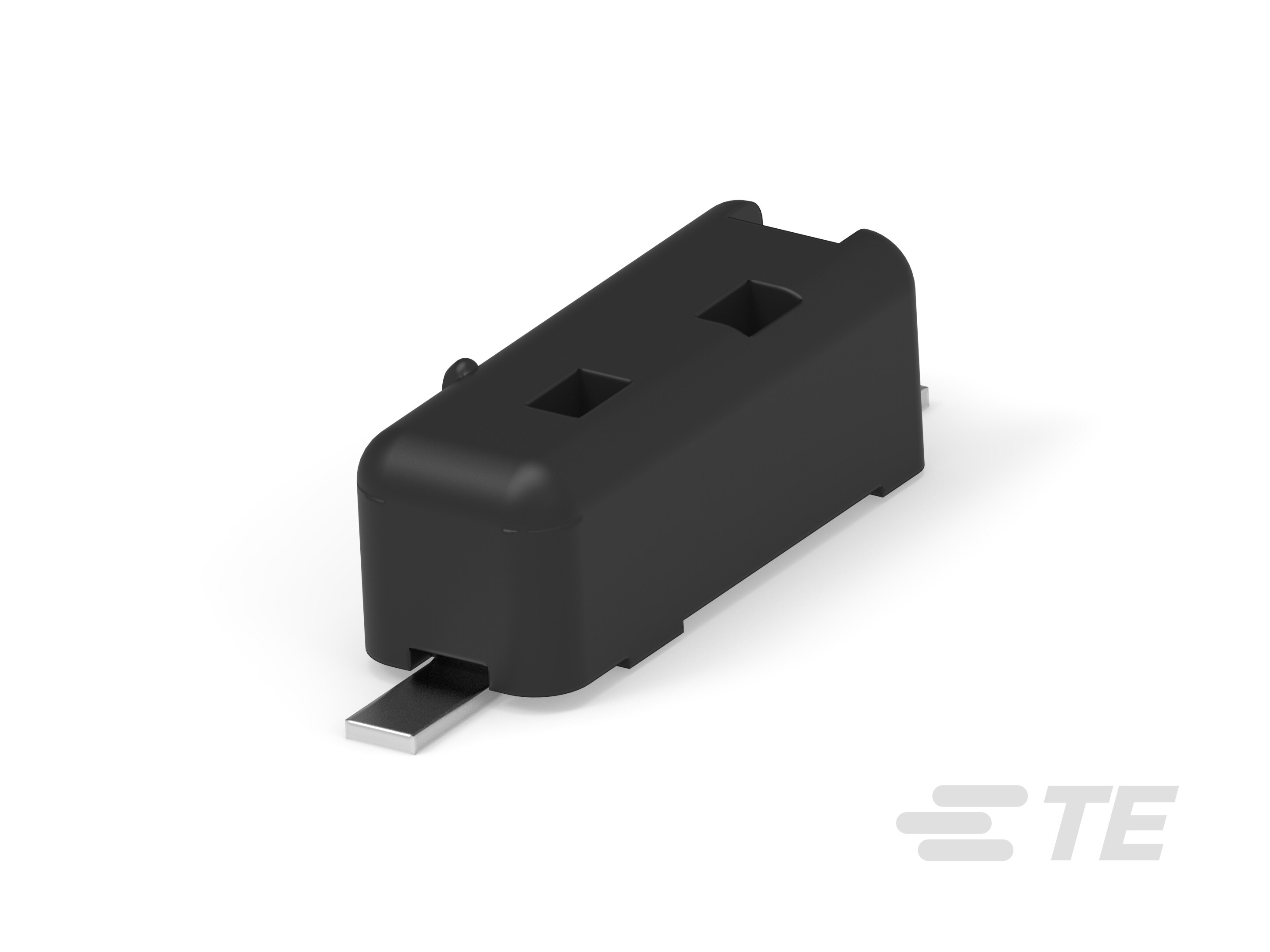

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品线 : 插入式

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 连接器种类 : 母端

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 照明互连级别 : 第 2 级

  • 线缆类型 : 分离式导线

结构特性

  • Number of Positions : 1

  • 行数 : 1

  • 预装 :

  • 可用的预先设计电缆 :

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

主体特性

  • 接头接合方向 : 水平

接触件特性

  • 端子接触部电镀材料表面涂层 : 哑光

  • Contact Current Rating (Max) (A): 4

  • 端子端接区域电镀材料 : 镍镀锡

  • 端子端接区域电镀厚度 : 3 µm [ 118.11 µin ]

  • 端子布局 : 直插式

  • 端子接触部电镀厚度 : 3 µm [ 118 µin ]

  • 冲压成形 :

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • PCB 板端接方法 : 表面贴装

  • 免工具电线端接 :

机械附件

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 安装角度 : 直角

  • 接合固定 : 不带

  • 接合对准 : 不带

壳体特性

  • 壳体颜色 : 黑色

尺寸

  • 高度 : 3.9 mm [ .154 in ]

  • 线缆尺寸 (AWG): 18 – 22

  • 柱体接合组件测量 : 10.5 mm [ .413 in ]

  • 长度 : 14.22 mm [ .56 in ]

  • 宽度 : 3.95 mm [ .156 in ]

  • 接受电线绝缘直径范围 : 2.1 mm [ .0826 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • SMT 焊接温度 : 220 °C [ 428 °F ]

  • 紫外线暴露额定值 :

操作/应用

  • SMT 兼容 :

识别标记

  • 电路识别特性 : 不带

行业标准

  • UL 易燃性等级 : UL 94V-0

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

  • 机构/标准号码 : C22.2 编号 182.3-M1987, UL 1977

包装特性

  • 封装方法 : SMT 卷尺
